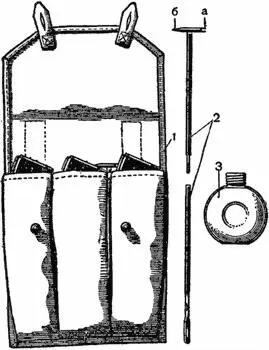

Рис. 8.Принадлежность к автомату.

1 — сумка с магазинами; 2 — составной шомпол с ключом а для мушки и с выколоткой б; 3 — масленка

Пороховой заряд состоит из бездымного пороха.

Капсюль служит для воспламенения порохового заряда; он состоит из колпачка, в котором помещается капсюльный состав, прикрытый оловянным кружком.

Проверочный патронслужит для проверки работы механизмов автомата и обучения заряжанию. Он представляет собой охолощенный боевой патрон, в котором пороховой заряд заменен песком и опилками, а капсюль разбит. В отличие от боевого патрона наружная поверхность гильзы проверочного патрона окрашена в чёрный цвет.

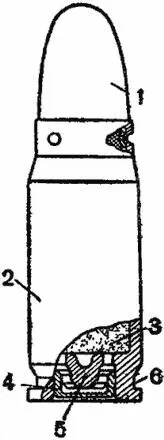

Рис. 9.Боевой патрон:

1 — пуля; 2 — гильза, 3 — пороховой заряд; 4 — капсюль; 5 — наковальня; 6 — кольцевая проточка

21. До заряжания части и механизмы автомата находятся в следующем положении: затвор под действием возвратно-боевой пружины находится в крайнем переднем положении; его передняя плоскость упирается в задний срез ствола. Выбрасыватель пружиной гнетка отжат вниз. Возвратно-боевая пружина находится в наименьшем поджатии; задний конец её упирается в амортизатор, передний — в свой упор.

Предохранитель подан назад до отказа; его передний конец приподнят — затвор застопорен в переднем положении.

Хвост спускового крючка отведен вперед; спусковой рычаг находится в верхнем положении, а головка штифта, соединяющего спусковой крючок и спусковой рычаг, помещается в узкой передней части фигурного отверстия предохранителя — спусковой механизм застопорен в верхнем положении. Запорно-спусковая пружина находится в наименьшем поджатии.

22. Для заряжания автомата надо:

а) вставить в горловину снаряженный магазин так, чтобы получился щелчок;

б) подать предохранитель за ручку вперед до отказа;

в) взяв правой рукой за рукоятку, отвести затвор назад и отпустить рукоятку.

При вставлении магазина в горловину защелка магазина заскакивает в вырез ребра магазина и удерживает его в верхнем положении; верхний патрон упирается в нижнюю плоскость досылателя затвора.

При подаче предохранителя вперед передний конец его благодаря дугообразному вырезу опускается и освобождает рукоятку затвора; головка штифта, соединяющего спусковой крючок со спусковым рычагом, переходит в заднюю широкую часть фигурного отверстия предохранителя и освобождает спусковой рычаг.

При отводе затвора назад возвратно-боевая пружина сжимается, спусковой рычаг опускается вниз, хвост спускового крючка подаётся назад; как только боевой взвод затвора пройдет спусковой рычаг, последний под действием спусковой пружины поднимется вверх, а хвост спускового крючка займет переднее положение; верхний патрон в магазине поднимется в приемник и встанет на пути движения затвора перед патронником. При отпускании рукоятки затвор несколько продвинется вперед и, наткнувшись боевым взводом на шептало спускового рычага, остановится в заднем положении.

23. Для производства стрельбы надо нажать пальцем на хвост спускового крючка. При этом спусковой крючок, опираясь на запорный стержень, отводит трубку предохранителя назад и сжимает запорно-спусковую пружину, одновременно утапливает шептало спускового рычага, выводя его из-под боевого взвода затвора. Затвор освобождается и под действием возвратно-боевой пружины двигается вперед, захватывает досылателем очередной патрон в магазине и досылает его в патронник. Зацеп выбрасывателя заскакивает в проточку гильзы патрона. Дно патрона устанавливается в чашечке затвора. Боек наносит удар по капсюлю, происходит выстрел.

Под действием пороховых газов пуля врезается в нарезы, а затвор одновременно с движением пули вперёд начинает двигаться назад; но так как вес затвора во много раз больше веса пули и, кроме того, затвор подпирается возвратно-боевой пружиной, то скорость движения затвора, сравнительно со скоростью движения пули, будет настолько мала, что за время прохода пулей канала ствола затвор успеет сдвинуться весьма незначительно, продолжая ещё закрывать патронник и противодействуя прорыву газов назад в момент выстрела.
