НКО СССР - 10-суточный замыкатель

Контактное устройство показано на рис. 4, где один провод присоединяется винтом к контактной планке 27 , а другой — к верхней пластине, на которой закреплена контактная пружина. Контактная планка 27 изолирована от верхней пластины (и тем самым от контактной пружины) посредством трех прокладок 28 и двух втулок 29 , которые изолируют винты 30 , крепящие контактные устройство в верхней пластине.

Замыкание цепи тока происходит при проходе стрелки 6 через нуль циферблата; штифт 24 переводной кнопки 7 проваливается в вырез муфты 23 , которая вследствие этого поднимается вверх на 1,5–2 мм вместе с циферблатом и циферблатным колесом. Циферблатное колесо прекращает, таким образом, давление на контактную пружину 26 , которая также поднимается вверх свободным концом и упирается своим контактом в контактную планку 27 , замыкая цепь тока.

1. Открывают крышку замыкателя и ставят стрелку-указатель на деление 10.

2. К проводам, выходящим из корпуса, присоединяют клеммы малого омметра; при этом стрелка омметра долина оставаться в левкоем углу на делении со, что укажет на исправность замыкателя.

3. Переводя стрелку-указатель в направлении стрелок, нанесенных на циферблате, ставят ее на деление 0; при этом стрелка омметра должна отклониться вправо и остановиться на делении 0 или вблизи него, что укажет на исправность контакта замыкателя.

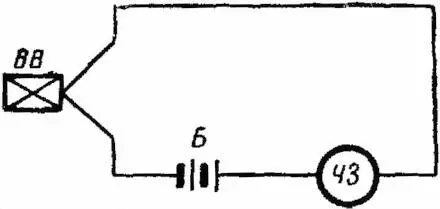

Рис. 5.Электрическая схема мины замедленного действия

4. Устанавливают указатель на деление, соответствующее заданному сроку замедления [1] Нажимая пальцами левой руки на циферблат, чтобы дать возможность штифту переводной кнопки выйти из выреза сигнальной муфты. , и плотно закрывают крышку, затянув эксцентриковый вамок.

5. Отвинчивают винт на дне корпуса и, вставив в это отверстие ключ, заводят пружину часового механизма, после чего вынимают ключ и вновь ставят винт на место.

6. Проверяют на слух, по тиканию часового маятника, идут ли часы.

7. Малым омметром проверяют разомкнутость контакта в замыкателе.

8. Устанавливают замыкатель на приставленное для него место и включают в общую сеть с зарядом и источником тока (рис. 5), причем источник тока включают в сеть последним.

9. При изготовлении электрической схемы мины нужно строго следить за тем, чтобы оголенные неизолированные концы проводов не падали на землю и на металлические предметы. Изоляция отростков должна выполняться тщательно, с соблюдением всех правил наставлений «Подрывные работы».

10. Для уменьшения слышимости работы часового механизма корпус замыкателя при установке рекомендуется обвертывать войлоком, тряпками, одеялом и т. п.

Замыкатели при хранении их на складах и в войсковых частях подвергают испытаниям:

а) контрольным;

б) перед выдачей для боевого применения.

Контрольным испытаниям замыкатели подвергаются через каждые 12 месяцев хранения, независимо от того, где они хранятся — на складе или в войсковой части.

Испытанию подвергаются 20 % из числа замыкателей, хранящихся на складе или в войсковой части. Все неисправные замыкатели отправляются для ремонта в центральный склад. Вскрывать печати, на замькателе и вынимать механизм воспрещается.

Замыкатели хранят на стеллажах с закрытыми крышками корпусов, в сухих теплых помещениях без резких колебаний температуры.

Не реже одного раза в 2 месяца замыкатели переставляют в другое положение (на дно, на крышку, на боковую сторону и т. п.), чтобы смазка распределялась равномерно по всему механизму.

Замыкатели упаковывают по 20 штук в ящик произвольного образца. Каждый замыкатель завертывают в оберточную бумагу; в ящике они укладываются не более как в два ряда с прокладкой по дну, боковым стенкам, под крышкой ящика и между замыкателями слоя сухой стружки или жгутов бумаги. В ящик вкладывается ярлык упаковщика, а на ящике делается надпись: «Осторожно! Часовые механизмы».

При транспортировке необходимо следить, чтобы ящики с замыкателями не получали резких ударов, не бросались на землю, в повозку и т. п.

Нажимая пальцами левой руки на циферблат, чтобы дать возможность штифту переводной кнопки выйти из выреза сигнальной муфты.
