Всевобуч - Пулемет, бомбомет, миномет и ручные гранаты. Их описание и обращение с ними

1. Корпус. — 2. Пробка. — 3. Втулка. — 4. Наружная трубочка. — 5. Капсюль. — 6. Жало. — 7. Внутренняя трубочка. — 8. Фитиль. — 9. Капсюль-детонатор. — 10. Заряд. — 11. Предохранительный колпак.

Германская граната немного тяжелее остальных и весит около 2-х фунтов, почему и бросить ее так далеко нельзя (самое большее шагов на 50). Чтобы гранату зарядить, надо, как и у французской, вывинтить цинковую втулку и вместо нее ввернуть запал, сняв перед этим с нижнего конца дистанционной трубки запластыривающую ленту. Затем граната берется в правую руку и ушко терки (6) зацепляется за веревку, которую держат в левой руке. Когда все готово, левой рукой резко вырывают из гранаты костылек, а ее с размаха бросают в цель. Взрывается граната через 7 секунд после того, как выдернута терка (5).

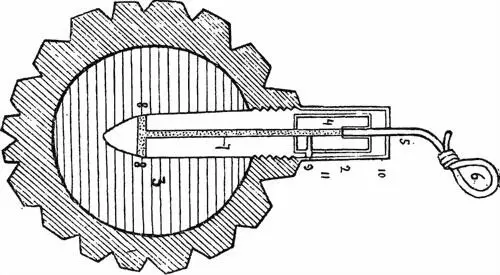

Рис. 18.Разрез ручной гранаты германского образца.

1. Корпус. — 2. Запал. — 3. Заряд. — 4. Терочный состав. — 5. Терка. — 6. Ушко терки. — 7. Дистанционный (пороховой) состав. — 8. Затравочные отверстия. — 9. Отверстие для выхода газа при горении. — 10. Крышка. — 11. Гильзы терочного состава.

Эта граната употребляется почти исключительно для разрушений проволочных заграждений или окопов противника. Сила ее взрыва очень велика, потому что одного взрывчатого вещества в нее входит 4 фунта.

Вся граната весит около 5½ фунтов. Бросить такую гранату дальше чем на 20 шагов очень трудно, а если бросать лежа, то дальше 8 — 12 шагов не бросить. Поэтому ее всегда бросают из-за закрытия (например, из маленького окопчика), потому что, если после того, как граната брошена, не спрятаться, то она силой своего взрыва на таком маленьком расстоянии, как 8 — 12 шагов, если не ранит, то обязательно оглушит бросившего.

На рис. № 20 (фотография) изображен как раз взрыв гранаты среди проволочных заграждений, которые разрушали. Перед заграждением видно 7 окопчиков, в которых лежат люди, бросающие гранаты (гренадеры). Несмотря на то, что окопчик совсем скрывает гренадер, после того, как граната брошена, им приходится открыть широко рот и так его держать, пока граната не взорвется, для того, чтобы от силы взрыва не лопнули барабанные перепонки в ушах.

При разрушении проволочных заграждений самые лучшие результаты получаются, если граната не лежит на земле, а висит на проволоке. Для этого устроены шнурки с грузилами (5, рис. № 19), которые привязываются и ушкам (4) крышки (3). Эти шнурки, когда граната брошена, заматываются за проволоку и граната виснет на ней.

В войска граната доставляется в разобранном виде Отдельно корпус гранаты (1) с горловиной (10) и отдельно рукоятка (2), с находящимся внутри ее ударным приспособлением. Запалы тоже укупорены отдельно в коробке.

Чтобы собрать и зарядить гранату, надо:

1) К ушкам крышки (3) привязать шнурки с грузилами (5). Для этого шнурок складывается вдвое (лучше если концы не одинаковы), просовывается в ушко и концы просовываются в образовавшуюся петлю, после чего шнуры затягиваются.

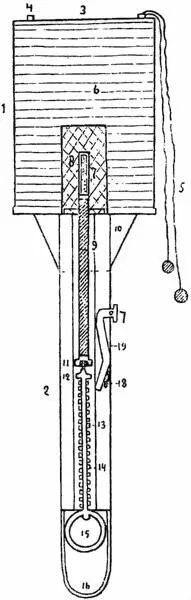

Рис. 19.Разрез ручной гранаты системы Новицкого и Федорова.

1. Корпус. — 2. Рукоятка. — 3. Крышка. — 4. Ушко для прикрепления шнуров. — 5. Шнур с грузилами. — 6. Заряд. — 7. Капсюль-детонатор. — 8. Запальная шашка. — 9. Запал (дистанционная трубка). — 10. Угольник горловины. — 11. Капсюль. — 12. Жало и венчик ударника. — 13. Ударник. — 14. Боевая пружина. — 15. Кольцо ударника. — 16. Дужка. — 17. Кнопка спускового механизма с отверстием для чеки. — 18. Пружинка механизма. — 19. Спусковой механизм.

2) Вставить в отверстие на дне корпуса (у горловины) запал, так чтобы капсюль (11) торчал наружу.

3) Подготовить ручку, для чего, обтерев ее от сала, продеть палец в кольцо ударника (15) и потащить его до тех пор, пока внутри рукоятки что-то не щелкнет. Это у нас ударник взвелся на боевой взвод. После этого надо вставить предохранительную чеку в отверстие на кнопке (17).

4) Вставить ручку в горловину. На конце ручки есть два пружинных ушка; их надо прижать и, вставляя рукоятку, направлять ее так, чтобы ушки пришлись против прорези горловины, в которые они и выскочат, как только рукоятка войдет на свое место.

5) Закрепить ушки, продев в них чеки. Снаряженные таким образом гранаты подносят к проволочным заграждениям, где устраиваются окопчики, о которых мы уже говорили. Гранаты раскладываются рядом, причем необходимо наблюдать, чтобы веревочки с грузинками не были спутаны до бросания. Когда все готово, гранату берут в правую руку, наложив большой палец на кнопку спускного механизма, левой рукой вытаскивают предохранительную чеку из-под кнопки и, отведя правую руку назад, размахнувшись, нажимают на кнопку. Спусковой механизм приходит в действие и ударник соскакивает с боевого взвода. Торопиться не следует при бросании, так как от нажима на кнопку до взрыва гранаты проходит 10–12 секунд. От взрыва гранаты получается картина. изображенная на последнем рисунке.
