2. Английская граната системы Лемона. (Рис. 14).

Эту гранату, как и три следующих, проверять не приходится и только надо знать как ее зарядить (вставить запал) и как бросать, чтобы она не разорвалась.

Вес гранаты такой же, как и русской, около 1½ фунтов. Делается она двух образцов — круглая (рис 14) или овальная. Разницы в обращении с ними нет никакой и все, что относится к круглой, также относится и к овальной.

Чтобы зарядить гранату, берут запал, вставляют его в отверстие на крышке и обвивают проволокой (находящейся на гранате), чтобы он не мешал. Затем, взяв гранату в правую руку левой осторожно срывают ленту (8). Когда лента сорвана мы увидим на конце запала терочный состав (7) (то же, что у спички головка). Теперь остается воспламенить запал и бросить гранату. Воспламеняется граната так. К левой руке привязывается дощечка, покрытая составом (как спичечный коробок); граната берется в правую руку и терочным составом чиркается (как спичка) об эту дощечку (если дощечки нет, можно пользоваться спичечной коробкой) и граната бросается.

Рис 14Ручная граната системы Лемона английская Разрез 1 Корпус 2 - фото 18

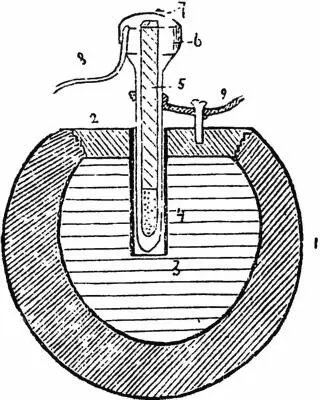

Рис. 14.Ручная граната системы Лемона (английская). Разрез.

1. Корпус. — 2. Крышка. — 3. Заряд. — 4. Капсюль-детонатор. — 5. Бикфордов шнур. — 6. Головка запала. — 7. Терочный состав. — 8. Лента. — 9. Проволока для прикрепления запала.

Огонь, как и в русской гранате, через запал передается внутрь и секунды через 4–5 после зажигания граната рвется, поэтому не надо тратить времени, а как только граната зажжена, бросать ее в цель.

3. Английская ручная граната типа. Миллс. (Рис. 15–16).

Эта граната по моему самая лучшая из всех, с которыми приходилось иметь дело. Она, даже совсем снаряженная, совершенно безопасна для переноски и при метании ее почти невозможны несчастные случаи. Осматривать, исправна ли граната, не приходится, и нужно только уметь ее зарядить. Для этого на дне гранаты отвинчивается крышка и в открывшееся под ней отверстие вставляется запал, после чего крышка опять завинчивается.

Перед тем, как бросать гранату, ее берут правой рукой в обхват (как показано на рис. 16), а левой выдергивают за кольцо (12) предохранительную чеку, после чего бросают гранату.

Рис 15Разрез ручной гранаты типа Миллс английской 1 Корпус 2 Крышка - фото 19

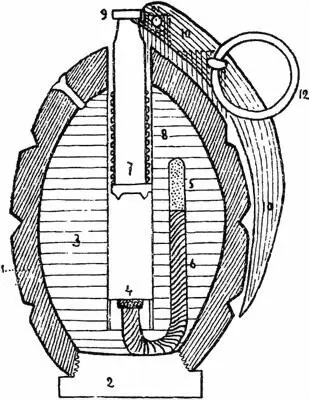

Рис. 15.Разрез ручной гранаты типа Миллс (английской).

1. Корпус. — 2. Крышка. — 3. Заряд. — 4. Капсюль. — 5. Капсюль-детонатор — 6. Бикфордов шнур. — 7. Ударник. — 8. Боевая пружина — 9. Головка ударника. — 10. Внешний рычаг. — 11. Ось рычага. — 12. Кольцо предохранительной чеки.

Как только граната вылетела из руки, внешний рычаг (10, рис. № 15), не задерживаясь более ни рукой, ни предохранительной чекой, от силы разжимания боевой пружины (8), отходит от гранаты и освобождает головку (9) ударника 7, который благодаря пружине с силой разбивает капсюль запала (4), откуда огонь передастся дальше в гранату.

Сила взрыва этой гранаты очень велика, и 200 осколков, на которые она разрывается, летят в сторону шагов на двести. От момента бросания — граната разрывается через 5 секунд.

4. Французская ручная граната типа F J (Рис. 17).

Французские гранаты укупорены в ящиках отдельно от взрывателей, вместо которых в гранаты ввинчены деревянные пробки. Чтобы снарядить гранату надо эту пробку вывинтить руками, или клещами, и, как следует, прочистить нарезку. Потом деревянной палочкой через отверстие в заряде (желтый порошок) делают ямку для того, чтобы дать место запалу, когда будем его ввинчивать. Когда ямка готова, в гранату ввинчивают запал (3–9) так, чтобы втулка запала (3) вошла как можно глубже, лучше до конца, и во всяком случае, чтобы снаружи оставалось не более 2 нарезок. Перед тем как бросать гранату, с запала снимают предохранительный колпачок (11) и, взяв гранату в правую руку, в обхват, запалом вниз, перед тем, как бросить сильно ударяют капсюлем (5) о что-нибудь твердое (о камень, колено и пр.). После удара раздается щелк (это разбился капсюль) и тогда граната бросается. Огонь передается внутрь гранаты так же, как и у предыдущих.

Рис 16Положение гранаты перед метанием Рис 17Разрез французской гранаты - фото 20

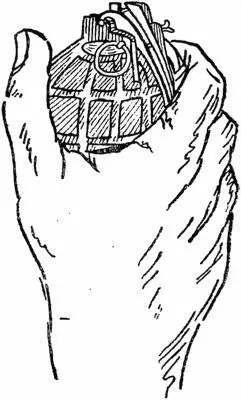

Рис. 16.Положение гранаты перед метанием.

Рис 17Разрез французской гранаты обр 1915 г типа F 1 1 Корпус 2 - фото 21

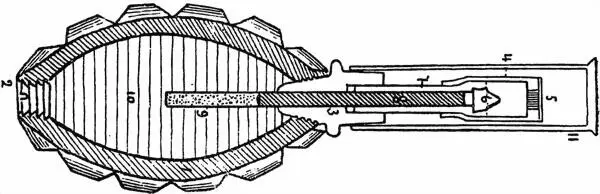

Рис. 17.Разрез французской гранаты обр. 1915 г. типа F. 1.
