2. Миномет.

В то время, как бомбомет служит главным образом для поражения противника осколками своей бомбы, миномет употребляется в дело для разрушения окопов и проволочных заграждений. Для этого требуется большая сила взрыва, для чего нужно много взрывчатого вещества и сама мина поэтому делается гораздо тяжелее и больше бомбы. Так, в то время, как вся бомба весит около 10 фунтов, мина весит больше 1½ пудов и одного разрывного заряда в нее кладется 20–25 фун. При взрыве такой мины образуется большая воронка и если она удачно попала в окоп или проволочные заграждения, то производит большие разрушения. Чтобы выбросить такую тяжелую мину, требуется, конечно, больше пороха и само орудие должно бить устроено прочнее и вес его поэтому будет больше.

Рис 11Миномет Ф Р 1 Ствол 2 Запал 3 Стяжное кольцо 4 Винты - фото 12

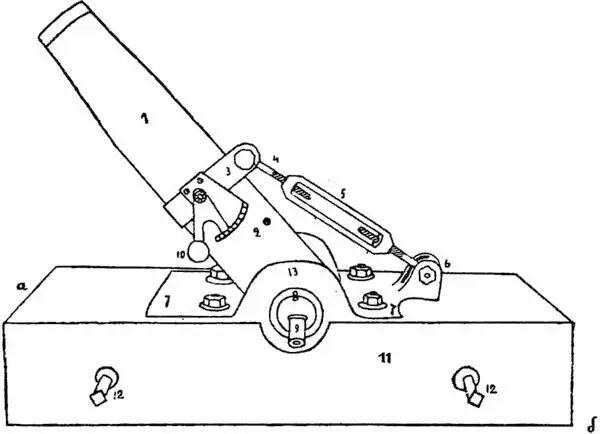

Рис. 11.Миномет Ф. Р.

1. Ствол. — 2. Запал. — 3. Стяжное кольцо. — 4. Винты под'емного механизма. — 5. Стяжка. — 6. Прилив. — 7. Станинка. — 8. Чашка на станинке. — 9. Отвес с указателем. — 11. Деревянное основание. — 12. Болты с рукоятками для переноски миномета. — 13. Ладыга.

Рис 12аМина к 58мм миномету 1 Корпус 2 Передний конус 3 Разрывной - фото 13

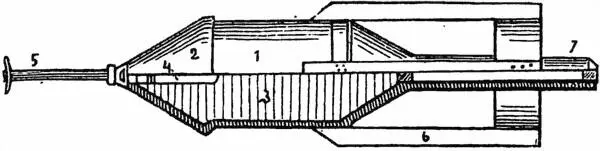

Рис. 12а.Мина к 58-мм. миномету.

1. Корпус. — 2. Передний конус. — 3. Разрывной снаряд. — 4. Взрыватель. — 5. Головкой стержень. — 6. Крылья. — 7. Хвост.

58-мимиллиметровый миномет (рис. № 11), о котором мы будем говорить, весит около 9 пудов, а с колесами, которые надеваются на ось (9), около 10½ пудов. Расстояние, на которое самое большее миномет может бросить мину — 450 шагов.

Устройство миномета еще проще, чем бомбомета. На деревянном основании (11) помещено металлическое основание (6, 7, 8, 13), а которым соединен ствол (1) стальною осью (9). Для того, чтобы поднимать или опускать ствол, служит стяжка (5), которую надо завертывать, как гайку, на винты под'емного механизма (4). Для того, чтобы знать насколько поднят ствол, устроен отвес (10) с указателем градусов.

Рис 12бКоленчатая вытяжная трубка с прикрепленой к ней веревкой для - фото 14

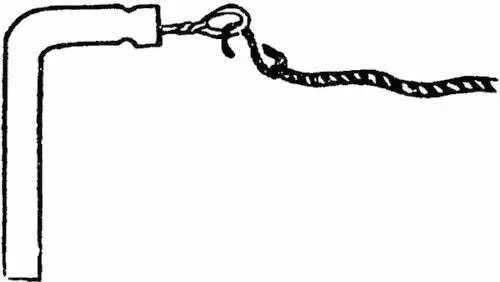

Рис. 12б.Коленчатая (вытяжная) трубка с прикрепленой к ней веревкой для действия.

Мин к этому миномету есть много образцов. Мы познакомимся с одной из них — обыкновенной чугунной миной (рис. № 12).

Мина состоит из чугунного корпуса (1, 2) наполненного взрывчатым веществом (3). Внутри мины, в ее переднем конце, находится взрыватель (4) сложного устройства. Для того, чтобы мина летела всегда головой (передним концом) вперед, устроены крылья (6).

Заряжается миномет так: из особой коробки, которая уложена в ящик, с каждой миной вынимается мешочек с порохом (заряд) и, или весь, или без довесков, смотря по тому, далеко ли надо бросить мину (так же, как у бомбомета), заряд опускается в ствол (со стороны дула) и досылается до самого дна. Потом два человека берут мину и, придерживая ее за корпус и крылья, вставляют хвостом (7), вслед за зарядом, в ствол. Когда мина вставлена, шилом или гвоздем сквозь запал (2 рис. № 11) протыкают мешочек с порохом, чтобы он лучше загорелся, и затем вставляют в запал лежащую в одной коробке с зарядом коленчатую трубку и, вставив ее до отказа, подворачивают под выступ запала. Только после всего этого из головы мины вывинчивается холостая втулка и ввинчивается боевая с головным стержнем (5 рис. № 12) или без него.

Когда миномет заряжен, к кольцу вставленной коленчатой трубки прикрепляют веревку, как показано на рис. № 12 Б, и стрелявший, отойдя для безопасности за закрытие, сильно и ровно тянет веревку. Кольцо трубки вместе с теркой вытаскиваются и воспламеняют взрывчатое вещество в трубке. Огонь через запал передается заряду пороха, который, взорвавшись, выкидывает мину. Благодаря крыльям, мина всегда падает на землю своим передним концом и капсюль взрывателя при этом наказывается на жало боевой втулки (с динамитом), отчего и происходит взрыв (ударное действие).

Если бы понадобилось разрядить миномет, то прежде всего надо вывинтить боевую втулку и заменить ее холостой, и потом уже делать все остальное, т.-е. вынуть мину, заряд и коленчатую трубку.

Как наводить миномет в цель, я уже вкратце сказал при описании его устройства. Как высоко надо поднять ствол для того, чтобы бросить мину, например, на 300 шагов, вычисляют по таблице, которая есть при всяком миномете, а потом уже после первых выстрелов исправляют ошибки.
