В последнюю войну, когда противники сидели в окопах недалеко друг против друга, невозможность пользоваться на таких участках артиллерией сказалась еще больше. И вот, в виду того, что окопы устраивались прочные, и войска их занимали подолгу, не двигаясь ни вперед, ни назад, придумали устроить маленькие пушки, из которых можно было бы стрелять на близкие расстояния, т.-е. из окопа в окоп. При позиционной войне сделать это было легче, так как от этих пушек уже не требовалось, чтобы они были легки в переноске. Сперва в некоторых полках начали изготовлять самодельные такие пушки из стреленных пушечных гильз, а вместо бомб вкладывали внутрь банки из-под консервов, которые начиняли взрывчатым веществом и кусками железа, гвоздями и пр. Конечно, часто и метко стрелять из таких самодельных орудий было невозможно и их стали изготовлять на заводах. Назывались все они, смотря по тому, что они бросали, бомбы или мины, — бомбометами или минометами. Разница между теми и другими та, что бомбометы стреляют сравнительно маленькими снарядами, а минометы большими минами. Изобрели и делали их для армии много различных систем. Все они похожи друг на друга и отличаются очень немногим. Мы рассмотрим по одному орудию каждого типа и этого будет вполне достаточно для того, чтобы суметь обращаться с любым из них.

Из бомбометов у нас самый распространенный 9-тисантиметровый типа Г. Р. (рис. № 7). Девятисантиметровым он назван потому, что калибр его ствола равен 9-тисантиметрам.

Стреляет он чугунной бомбой и светящимися снарядами, но об этом мы поговорим потом, а сейчас познакомимся с устройством самого бомбомета. Вес всего бомбомета в собранном виде около 4-х пудов 10-ти фунтов; бросает он снаряды на расстоянии до 700 шагов.

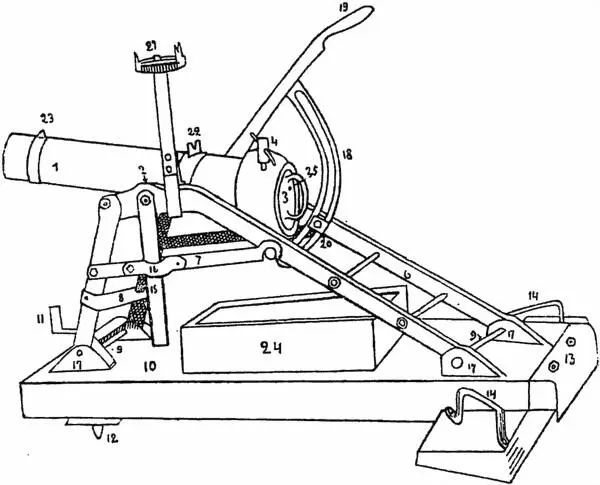

Рис. 7.9-тисантиметровый бомбомет типа Г. Р.

1. Ствол. — 2. Цапферное кольцо. — 3. Затвор. — 4. Чеки. — 5. Передние ноги. — 6. Задние ноги. — 7. Боковой крюк. — 8. Подпруга. — 9. Шпилька. — 10. Платформа. — 11. Винт для установок. — 12. Шкворень. — 12. Сошник. — 14. Ручки. — 15. Отвес. — 16. Шарнирная скоба. — 17. Башмаки. — 18. Градусная дуга. — 19. Рукоять. — 20. Зажимный барашек. — 21. Угломер. — 22. Целик. — 23. Мушка. — 24. Ящик для угломера и принадлежностей. — 25. Затравочное отверстие.

Устройство его, которое хорошо видно на рис. № 7, очень просто. Самый ствол (1) (гладкий внутри) на своем заднем конце для большей крепости утолщен и закрывается сзади замком (3), который закрепляется чекой (4). На стволе прикреплена мушка (23) и целик (22) для прицеливания. Ствол прикреплен к станку и может подниматься вверх и вниз при помощи градусной дуги (18), которую поднимают и опускают, взявшись за рукоять (19) и ослабив зажимный барашек (20). Для того, чтобы бомбомет стоял ровно на станке, устроен отвес (15) и если этот отвес не свободно болтается в шарнирной скобе (16), бомбомет выравнивают, закручивая или раскручивая винт для установки (11). Самый станок состоит из пары передних (5) и пары задних ног (6), соединенных боковыми крюками (7). Ноги вставлены в башмаки (17) платформы (10), на которой находится пара ручек (14) для поворачивания бомбомета вправо и влево и сошник (13), который после выстрела, врываясь в землю, удерживает бомбомет на старом месте и не позволяет ему вследствие отдачи отскакивать назад. Вот и все устройство бомбомета.

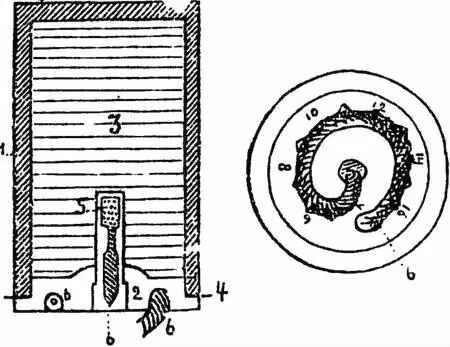

Рис. 8.Чугунная бомба к 9-тисант. бомбомету (разрез и крышка).

1. Стакан. — 2. Крышка (чугун). — 3. Заряд. — 4. Суконное кольцо. — 5. Капсюль-детонатор. — 6. Бикфордов шнур.

Для удобства переноски станок отделяется от платформы. Для этого сперва вытаскивается шпилька (9), потом отстегиваются боковые крюки, ноги вынимаются из башмаков и передние ноги отгибаются вперед. Тогда бомбомет со станком очень удобно переносить, как носилки, а платформу отдельно.

Теперь познакомимся со снарядами, которыми стреляет бомбомет. Я уже говорил, что стреляет он или чугунной 10-тифунтовой бомбой (рис. № 8) для поражения противника ее осколками, или светящимися снарядами для освещения впереди лежащей местности ночью. Бомба устроена очень просто: чугунный стакан (1) наполнен взрывчатым веществом (3). Сверху стакан завинчивается чугунной крышкой (2), на которой в особой канавке засмолен шнур с пороховой мякотью (Бикфордов шнур) (6). Один из концов шнура проходит внутрь стакана в отверстие посередине крышки и заканчивается взрывателем (детонатором) (5). Снаряд этот сделан очень грубо и по своим размерам меньше канала ствола. Для того, чтобы он лежал в стволе плотнее и, благодаря этому с большей силой из него вылетал, между стаканом и крышкой зажато суконное кольцо (4).
