Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Выстрелы, на которых появились недопустимые дефекты, а также выстрелы, попавшие после десантирования в воду, к стрельбе не допускать.

Для переноски миномета применяются следующие вьюки: вьюк для трубы, вьюк для лафета-двуноги и вьюк для опорной плиты.

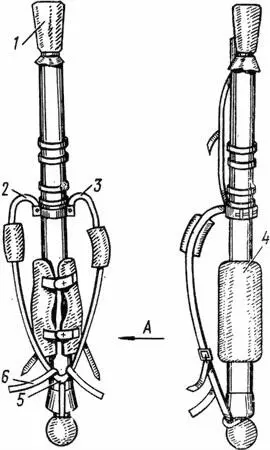

Рис. 21.Вьюк трубы:

1 — чехол для трубы 2Б14-1.09.8 Сп; 2 — хомут 2Б14-1.09.2 Сп; 3 — плечевой ремень 2Б14-1.09.3 Сп; 4 — подушка на трубу 2Б14-1.09.4 Сп; 5 — ремень казенника 2Б14-1.09.5 Сп; 6 — завязка 2Б14-1.09.30

Когда части миномета и лотки завьючены на переносные вьюки, вьюки именуются соответственно: вьюк трубы, вьюк двуноги, вьюк плиты и вьюк для переноски лотков.

Вьюк трубы (рис. 21) состоит из двух плечевых ремней 3 с подушками и завязками 6 , ремня 5 казенника, металлического хомута 2 и подушки 4 на трубу. В комплект вьюка входит чехол 1 для трубы.

Вьюк двуноги (рис. 22) состоит из рубашки 5 , набитой щетиной-шпаркой или конским волосом, двух плечевых подушек 1 с ремнями, напряжников 2, 3, 6 и двух ремней 4, 7 , предназначенных для прикрепления вьюка к лафету-двуноге.

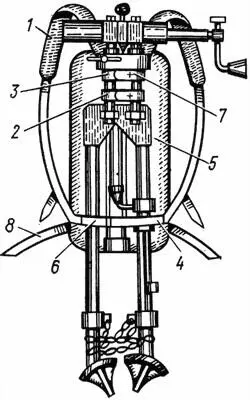

Рис. 22.Вьюк двуноги:

1 — плечевая подушка 2Б14-1.10.1 Сп; 2 — напряжник П-1К-25×500 ГОСТ 18176-79; 3 — напряжник 2Б14-1.11.1 Сп; 4 — ремень 2Б14-1.11.3; 5 — рубашка 2Б14-1.11.4; 6 — напряжник П-1К-25×800 ГОСТ 18176-79; 7 — ремень 2Б14-1.11.5; 8 — завязка 2Б14-1.10.11

Вьюк плиты (рис. 23) состоит из подушки 3 , двух плечевых подушек 1 с ремнями, двух ремней 2 и двух ремней штрипок 4 для крепления вьюка к плите, ремни-штрипки служат также для застегивания плечевых ремней.

В комплекте каждого миномета имеется сумки и лотки для переноски мин.

Сумка (рис. 24) состоит из полотна 4 сумки с четырьмя карманами под мины, двух ремней 2 с плечевыми подушками 1 , двух петель 3 , позволяющих застегнуть сумку.

Вьюк для переноски лотков (рис. 25) состоит из войлочной подушки, обтянутой рубашкой 3 , двух плечевых ремней 2 с подушками и плечевыми рамками, двух основных ремней 1 с нашивными пряжками для крепления лотков, двух ремней 4 с пряжками для застегивания плечевых ремней. У рубашки 3 снизу имеется петля, с помощью которой вьюк, надетый на плечи подносчика, может быть пристегнут к поясному ремню.

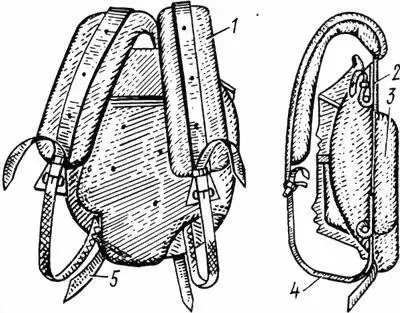

Рис. 23.Вьюк плиты:

1 — плечевая подушка 2Б14-1.10.1 Сп; 2 — ремень 2Б14-1.10.2; 3 — подушка 2Б14-1.10.3; 4 — ремень-штрипка 2К-25×800 ГОСТ 18176-79; 5 — завязка 2Б14-1.10.11

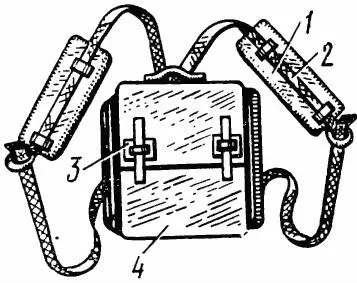

Рис. 24.Сумка:

1 — плечевая подушка 2Б14.75.3 Сп; 2 — ремень 3Т-35×530 ГОСТ 18176-79; 3 — петля 2Б14.75.5 Сп; 4 — полотно сумки 2Б14.75.3

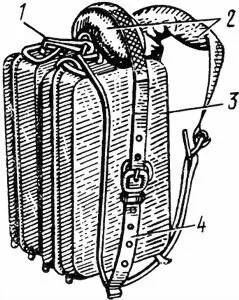

Рис. 25.Вьюк для переноски лотков:

1 — основной ремень 10.20.000; 2 — плечевые ремни 10.10.000; 3 — рубашка 10.00.001; 4 — ремень 10.40.000

Продолжительность службы миномета и безотказность действия всех его механизмов зависят от умелого обращения при эксплуатации, от ухода за ним, а также тщательной подготовки к стрельбе и маршу.

Подготовка миномета к стрельбе слагается из осмотра, проверки комплектности, расконсервации, проверки на функционирование. Осмотр миномета производится в целях своевременного выявления и устранения неисправностей, а также предотвращения повреждений и последствий неправильного ухода за материальной частью миномета и обращения с ней.

Во время стрельбы необходимо следить за работой миномета и своевременно устранять все замеченные неисправности.

Прежде чем приступить к работе, расчет обязан изучить настоящие Техническое описание и Инструкцию по эксплуатации и знать устройство миномета, взаимодействие его частей, возможных неисправности, уметь устранять их, а также изучить требования по мерам безопасности.

Ход эксплуатации миномета должен своевременно и четко отражаться в формуляре.

Миномет обеспечивает эффективное, надежное и безопасное боевое применение, эксплуатацию и обслуживание в следующих климатических условиях:
