Министерство Обороны СССР - 82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Если после заряжания миномета не произойдет выстрела, выполнить работы по разряжанию миномета согласно подразд. 5.5 настоящей Инструкции по эксплуатации.

Только убедившись в исправном состоянии всех механизмов миномета и элементов выстрела, произвести наводку миномета и стрельбу.

Категорически запрещается:

— стрелять увлажненными или подмоченными зарядами, а также пакетами метательного заряда и пакетом дальнобойного метательного заряда с разрушенными оболочками, надевать на трубу стабилизатора мины более трех пакетов метательного заряда;

— стрелять минами с поврежденной мембраной у взрывателя;

— укладывать мины без колпаков в ящики и перевозить их в таком виде;

— курить на огневой позиции, особенно в месте расположения боеприпасов;

— работать с неисправным предохранителем, СПМ;

— стрелять при повреждениях трубы и опорной плиты (подразд. 7.2 настоящей Инструкции по эксплуатации).

Внимание!Если перед очередным заряжанием лопатка находится в положении ЗАКРЫТО, произвести разряжание в соответствии с подразд. 5.5 и продолжить стрельбу.

Командир руководит работой расчета, состоящего из четырех номеров (рис. 26). 1-й номер — наводчик, 2-й номер — заряжающий, 3-й номер — снарядный, 4-й номер — подносчик.

3-й номер вместе с 1-ым номером подготавливает грунт для сошников двуноги и плиты, устанавливает горизонтально опорную плиту и, взявшись за корпус казенника трубы, помогает 1-му номеру вставить шаровую пяту корпуса казенника в подпятник плиты; 1-й номер затем поворачивает трубу в направлении стрельбы и передает 3-му номеру.

2-й номер ставит лафет-двуногу, откидывает наметку обоймы и, поддерживая двуногу за вертлюг и амортизаторы, помогает 3-му номеру установить трубу в обойме и закрепить наметку; 2-й номер присоединяет механизм горизонтирования.

1-й номер укрепляет двуногу в грунте, устанавливает МПМ-44М на миномет, устанавливает механизмы изделия в нулевые положения (на шкалах механизма угломера 30–00, механизма углов возвышения 10–00). Действуя подъемным механизмом, 1-й номер выводит пузырек продольного уровня на середину, вращая рукоятку механизма горизонтирования, выводит пузырек поперечного уровня изделия МПМ-44М на середину, проверяет крепление предохранителя на трубе.

3-й номер осматривает мины и готовит их к стрельбе.

4-й номер достает инструмент, мины из сумок (лотков), укладывает сзади у миномета, готовит мины к стрельбе.

1-й номер производит установку скомандованных углов изделия МПМ-44М, произносит вслух окончательные установки. Подъемным механизмом выводит пузырек продольного уровня на середину и поворотным механизмом совмещает вертикальную нить перекрестия сетки визира с точкой наводки, удерживая при этом пузырек продольного уровня на середине. С помощью механизма горизонтирования удерживает постоянно пузырек поперечного уровня на середине.

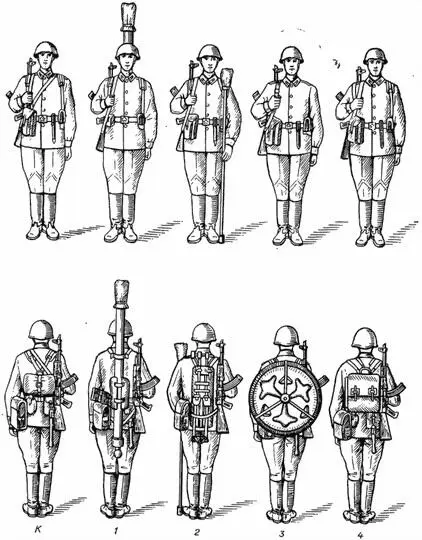

Рис. 26.Расчет 82-мм миномета с минометом и сумкой на переносных вьюках:

К — командир миномета; 1 — наводчик; 2 — заряжающий; 3 — снарядный; 4 — подносчик

2-й номер принимает мину от 4-го номера, снимает колпачок со взрывателя, вводит мину стабилизатором в дульную часть и, утопив ее примерно до центрующего пояска, опускает.

3-й номер повторяет скомандованный заряд и навешивает соответствующее количество пакетов метательного заряда или пакет дальнобойного метательного заряда на трубку стабилизатора, проверяет наличие основного метательного заряда, готовит указанное количество мин.

4-й номер подносит мины к 3-му номеру, помогает последнему готовить мины. Принимает от 3-го номера подготовленную для выстрела мину, подносит и передаст ее 2-му номеру.

Подготовка миномета к стрельбе состоит из установки его на огневой позиции, осмотра и выварки изделия МПМ-44М. Позиция, на которой располагается миномет для выполнения основных задач, называется основной огневой позицией.

На случай необходимости совершения маневра или вынужденного оставления основной огневой позиции выбирается запасная огневая позиция. Она оборудуется, как правило, заблаговременно. Огневая позиция миномета должна удовлетворять требованиям Руководства по боевой работе подразделений 82-мм минометов.
