и) Спустить ударник:удерживая замок на ладони левой руки и придерживая боевую личинку в верхнем положении, пальцем правой руки отвести хвост нижнего спуска до упора в ось подъёмных рычагов, средним пальцем правой руки нажать на трубку замочных рычагов, чтобы прижать верхний предохранительный спуск к горизонтальной площадке; указательным пальцем правой руки прижать хвост лодыжки к трубке замочных рычагов.

к) Вставить боевую пружину:взять замок в левую руку и упереть его гребнем остова в деревянную подкладку, придерживая хвост лодыжки прижатым к трубке замочных рычагов; правой рукой вложить боевую пружину между нижним спуском и передней стенкой остова (коротким концом к хвосту спуска) и, нажав большим пальцем на закруглённый изгиб пружины, дослать её на место до щелчка (рис. 69).

л) Проверить действие замка:взвести ударник на боевой взвод и, поворачивая замок, убедиться, что наружные части замка свободно двигаются, после чего спустить ударник.

4. Вложить спусковую тягу в короб:взять тягу за задний конец, ввести её в короб, надеть её отверстием на шип дна короба и вставить шип тяги в отверстие дна короба; затем продвинуть тягу вперёд доотказа.

5. Соединить ствол с рамой:взять ствол с намотанным на него задним сальником в левую руку номером кверху; взять в правую руку раму и надеть левую станину её на цапфу ствола, отведя предварительно короткую правую станину в сторону; затем надеть правую станину рамы на другую цапфу ствола.

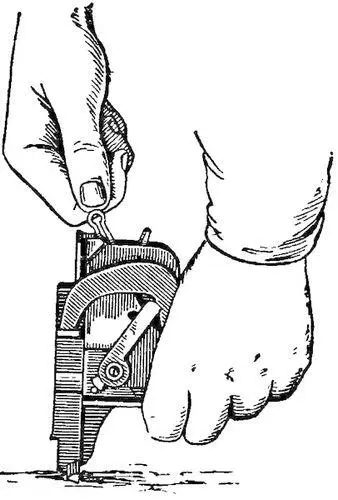

Рис. 69.Как вставить в замок боевую пружину

6. Вложить раму со стволом на своё место:положить шатун на мотыль, правой рукой обхватить рукоятку и правую станину рамы, а левой — ствол с длинной станиной, осторожно вдвинуть ствол в кожух, раму — в короб.

7. Вставить задвижки:приподнять рукоятку и вставить правую задвижку задержкой наружу и головкой кверху, затем вставить левую задвижку шипом наружу и вперёд; если рукой вставить задвижки доотказа не удаётся, дослать их на место лёгкими ударами деревянной колотушки.

8. Вставить затыльник:взять затыльник обеими руками за ручки, плавно вдвигать его по пазам короба, наблюдая, чтобы конец спускового рычага вошёл в гнездо тяги; вставить чеку с правой стороны.

Если затыльник руками до конца не вдвигается, дослать его с помощью прибора или лёгкими ударами деревянной колотушки по верхней части затыльника (но не по ручкам), при этом поддерживать тело пулемёта рукой снизу под коробом; чтобы не разбалтывать подъёмный механизм, он должен быть закреплён; если затыльник вставляется с помощью прибора, то подвести валик прибора под дно короба так, чтобы он не упирался в шип спусковой тяги, затем зацепить крючками прибора за нижние полудуги затыльника и прижать ручку прибора книзу.

9. Присоединить коробку с возвратной пружиной:положить рукоятку на место; надеть цепочку барабана на крючок возвратной пружины, обведя её снизу барабана; поставить вороток натяжного винта отвесно; удерживая коробку руками, как при разборке, подать её вперёд и надеть крючки коробки на шипы стенки короба.

10. Вставить приёмник:отвести ползун в крайнее левое положение; пропустить пальцы руки (или обеих рук) в поперечное окно приёмника и вставить его в короб, наблюдая, чтобы он вошёл вровень с верхними краями стенок.

11. Ввинтить надульник:намотать на конец ствола передний сальник (см. 91), ввинтить втулку в надульник, вставить его в отверстие кожуха и завинтить надульник сначала рукой, а затем ключом.

12. Вложить замок в короб:поднять свободный конец шатуна и проверить, надёжно ли завинчена гайка; если нужно — довинтить её доотказа, сначала рукой, потом сверловым ключом; взяв замок, взвести ударник на боевой взвод (если он не был взведён ранее) и надеть на шатун трубку замочных рычагов до упора в гайку шатуна, повернуть замок и вложить его в короб; удерживая замок левой рукой, правой плавно послать рукоятку вперёд доотказа и отпустить её.

Спустить ударник, для чего поднять предохранитель и нажать на верхний конец спускового рычага.

13. Закрыть короб крышкой:проверить, вошёл ли приёмник на своё место, а рёбра замка — в направляющие пазы рамы, после чего опустить крышку и нажать рукой на её конец или, нажав большими пальцами на застёжку, опустить крышку на короб и отпустить застёжку.
