б) Отделить замочные рычаги:удерживая замок в том же положении, вытолкнуть разрезную чеку при помощи углубления на выколотке; если разрезная чека подаётся туго, слегка ударить по выколотке деревянной колотушкой; перевернуть замок на правый бок и вытолкнуть трубчатую ось той же выколоткой, введя узкую часть её в отверстие оси; если ось выходит туго, слегка ударить по выколотке деревянной колотушкой; отделить замочные рычаги, поворачивая их трубкой книзу и удерживая подъёмные рычаги в поднятом положении (рис. 67).

в) Отделить подъёмные рычаги:вывести их из витых вырезов остова замка и отделить от острова (рис. 68).

г) Спустить ударник:поднять верхний предохранительный спуск, нажав на его хвост кверху; удерживая замок в левой руке так, чтобы пальцами не закрывать отверстие для прохода бойка ударника, нажать указательным пальцем на нижний спуск, а большим придерживать хвост лодыжки; плавно спустить ударник.

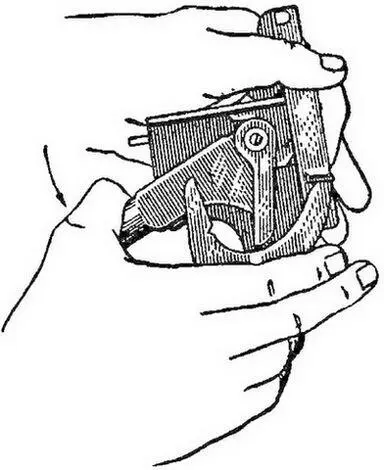

Рис. 66.Как взвести ударник

д) Вынуть внутренние части замка:повернуть замок горизонтальной площадкой кверху; вытолкнуть толстой выколоткой ось нижнего спуска (нижний спуск вместе с боевой пружиной выскочит из остова); вытолкнуть той же выколоткой ось лодыжки и вынуть лодыжку; тонкой выколоткой вытолкнуть ось верхнего предохранительного спуска и вынуть этот спуск; с помощью выколотки вынуть ударник.

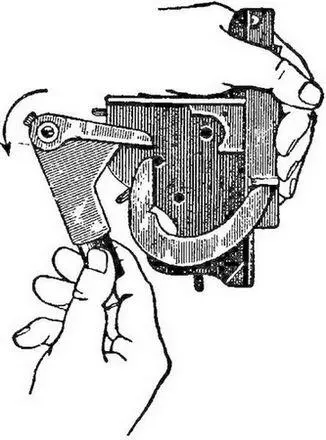

Рис. 67.Как отделить замочные рычаги

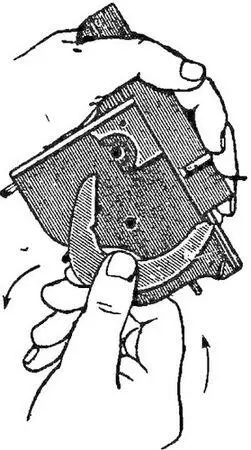

Рис. 68.Как отделить подъёмные рычаги

е) Отделить боевую личинку, сдвинув её по остову замка книзу.

ж) Разобрать боевую личинку(разборка производится только в случаях сильного загрязнения или для замены неисправных частей): вынуть верхнюю защёлку, для чего предварительно выдвинуть задвижку верхней защёлки, упирая выколоткой в вырез на задвижке и подавая её в сторону рожек боевой личинки; повернуть боевую личинку загибами вверх, при этом горбатая пружина и верхняя защёлка выпадут из гнезда личинки.

Нижняя защёлка отделяется в оружейной мастерской.

13. Отделить тело пулемёта от станка:а) отвинтить гайку соединительного болта, поворачивая её направо; б) снять шайбу; в) вынуть соединительный болт; г) вынуть засов подъёмного механизма для тонкой наводки; д) снять тело пулемёта со станка.

При вынимании соединительного болта и засова один из пулемётчиков должен поддерживать тело пулемёта снизу.

Примечание. При переноске пулемёта в разобранном виде, после того как будет отделено тело пулемёта от станка, нужно: а) вставить соединительный болт в проушины вертлюга, надеть на него шайбу и закрепить гайкой, поворачивая её влево; б) вставить засов в проушины короба.

14. Разобрать станок:

а) Снять стол с дуг остова:правой рукой подать ручку стопорного приспособления на себя доотказа и, удерживая её в таком положении, левой рукой взяться в обхват за подъёмный механизм и сдвинуть стол по дугам вперёд.

б) Отделить вертлюг с подъёмным механизмом от стола:вывинтить зажимной болт из хомута; развести хомутины в стороны; снять хомут с вертлюга и поднять вертлюг вверх.

в) Отделить механизмы грубой и тонкой наводокот вертлюга: сжав рукой тяги, вывести их из проушин вертлюга.

г) Вывинтить внутренний винт подъёмного механизма для тонкой наводки, поворачивая его вправо.

Примечание. Обычная разборка станка для чистки его ограничивается действиями, перечисленными выше. При сильном загрязнении может потребоваться полная разборка механизма для тонкой наводки и отделение колёс. Такая разборка должна производиться под наблюдением командира взвода.

1. Для разборки механизма тонкой наводки: а) вывинтить внутренний подъёмный винт из наружного, поворачивая его вправо; б) вынуть шплинт маховичка; в) снять маховичок вместе с шайбой с гранёного конца наружного подъёмного винта; г) ослабить зажимной болт; д) вывинтить наружный подъёмный винт из матки; е) вывинтить зажимной болт из ушков матки.

2. Для отделения колёс: а) вынуть шплинты, скрепляющие шайбы ступиц с составной бронзовой гайкой; б) наложить на грани составной гайки гаечный или раздвижной ключ и, придерживая им гайку, вращать левое колесо в направлении движения часовой стрелки, а правое в обратном; в) снять колеса с оси остова станка; г) вынуть из ступиц колёс спиральные пружины.
