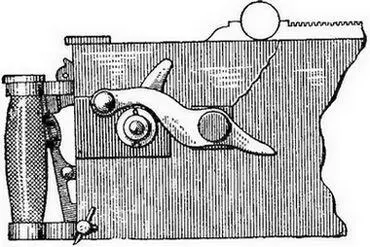

Рис. 71.Раскол правой стенки короба

Напряжение пружины менее 4 кг может вызвать во время стрельбы раскол правой стенки коробав правом верхнем углу её выреза (рис. 71), так как отход подвижной системы назад будет сдерживаться не сопротивлением возвратной пружины, а резким ударом короткого плеча рукоятки по ролику снизу. Излишне сильное натяжение возвратной пружины будет приводить к утыканию патрона в очередной патрон в приёмнике.

3. Проверить величину зазора между роликом и рукояткой:между роликом и рукояткой должен быть зазор в пределах от 0,2 до 1 мм; для проверки взять полоску писчей бумаги, поднять рукоятку, положить полоску бумаги на ролик (сверху и несколько спереди), положить рукоятку на место и потянуть за полоску: бумага не должна зажиматься рукояткой и должна свободно выходить из-под неё при вытягивании (рис. 72); если бумага не вытягивается, завинтить доотказа бронзовую гайку на стволе или вынуть из-под неё лишнее прокладочное кольцо; при этом необходимо проверить, не нарушился ли зазор между выступом рамы и передней стенкой выреза короба (см. п. 4). Если указанным способом не удаётся восстановить зазор между роликом и рукояткой, то отправить пулемёт в оружейную мастерскую.

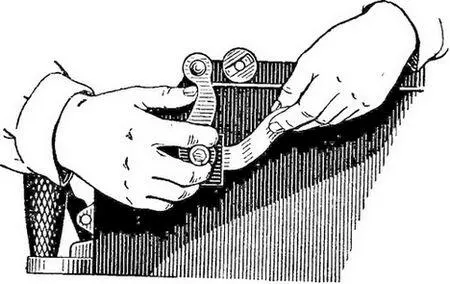

Рис. 72.Проверка зазора между роликом и рукояткой (полоской бумаги)

При отсутствии зазора между роликом и рукояткой произойдёт преждевременный отход замка от обреза ствола при выстреле и как следствие этого — прорыв газов в короб.

4. Проверить величину зазора между выступом рамы и вырезом короба(рис. 73): между передними плоскостями выступов рамы и передней стенкой вырезов для них в коробе должен быть зазор от 0,5 до 2 мм; если зазор меньше указанного размера, то положить под бронзовую гайку прокладочное кольцо, наблюдая при этом, чтобы зазор между рукояткой и роликом остался нормальным.

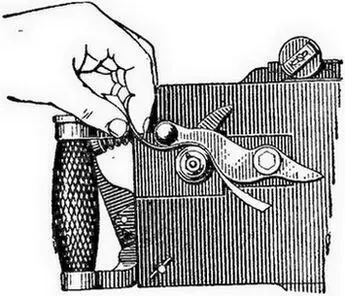

Рис. 73.Проверка зазора между выступом рамы и вырезом короба

При отсутствии зазора во время стрельбы может расколоться правая стенка короба.

5. Проверить правильность действия задержки:нажать на рукоятку левой рукой и и покачать задержку — она не должна качаться, ролик должен свободно вращаться на своей оси; взять левой рукой за головку задержки и, нажав её назад, правой рукой попытаться подать рукоятку вперёд — рукоятка должна прочно удерживаться задержкой.

При неисправности задержки рукоятка вследствие удара мотыля в выступы рёбер рамы в момент автоматического выстрела может подскочить кверху, отчего замок преждевременно оторвётся от обреза ствола, — произойдет прорыв газов в короб.

6. Проверить упирается ли мотыль в выступы рёбер рамы:загнуть конец полоски писчей бумаги, открыть крышку короба и приподнять рукоятку; ввести загнутый конец бумаги между верхней плоскостью мотыля и выступом на станине рамы и отпустить рукоятку (проверка производится с обеих сторон рамы): бумага должна зажаться (рис. 74); если она не зажимается отправить пулемёт в оружейную мастерскую.

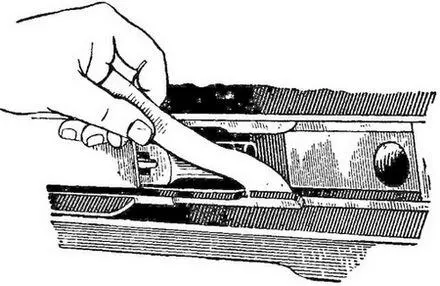

Рис. 74.Проверка упора мотыля в выступы рёбер рамы

При отсутствии упора мотыля в выступы рёбер рамы замок при выстреле преждевременно отойдёт от обреза ствола, отчего произойдёт прорыв газов в короб.

7. Проверить плотность запирания канала ствола(подгонку замка к обрезу ствола): открыть крышку короба, откинуть замок и вставить проверочный патрон в пазы боевой личинки на верхнюю защёлку; опустить замок в короб, плавно послать его вперёд, медленно кладя рукоятку на место; докрывание патрона замком и подъём боевой личинки должны происходить при заметном нажиме на рукоятку. Если рукоятка при этом ложится на место легко, без заметного усилия, то необходимо:

подкладкой колец под гайку шатуна толщиной 0,003″ добиться, чтобы рукоятка не ложилась на место; после этого снять одно прокладочное кольцо.

Примечание. Проверочный (контрольный) патрон выбрать из учебных патронов со средней, ровной толщиной закраины шляпки гильзы.
