Перед проверкой патроном плотности запирания канала ствола проследить, чтобы гайка шатуна была довёрнута доотказа. При подкладке под гайку шатуна прокладочных колец их края не должны выступать за наружную окружность гайки шатуна.

После проверки подгонки замка действием рукоятки отвести его назад и, медленно подавая вперёд, посмотреть, не задевают ли загибы боевой личинки при её подъёме за пазы приёмника; между боевой личинкой (её загибами) и продольным окном приёмника должен быть зазор не менее 1 мм. Если загибы боевой личинки задевают за приёмник, положить прокладочное кольцо под бронзовую гайку на стволе. Если при этом будет нарушен зазор между роликом и рукояткой или задержка не будет сцеплена с рукояткой, отправить пулемёт в оружейную мастерскую.

8. Проверить работу боевой личинки:медленно отвести рукояткой замок назад, при этом боевая личинка, миновав планки короба, должна свободно опускаться от собственной тяжести.

9. Проверить правильность возвращения замка в переднее положение и подъём боевой личинки:подать рукоятку вперёд и отпустить её — замок должен энергично вернуться в переднее положение, а боевая личинка подняться кверху.

10. Проверить исправность защёлок и загибов боевой личинки:для проверки зарядить пулемёт учебными (контрольными) патронами — патроны должны удерживаться ровно (без обвисания) и прочно (без качания) на обеих защёлках и свободно (без утыкания) входить в патронник и в выводную трубку.

11. Проверить работу пластинчатой пружины правой станины рамы:немного подать рукоятку вперёд, чтобы вывести боёк ударника из отверстия боевой личинки и опустить подъёмные рычаги; удерживая рукоятку в таком же положении, слегка надавить большим пальцем руки на рожки боевой личинки — личинка не должна опускаться, а должна удерживаться в верхнем положении пластинчатой пружиной правой станины рамы.

12. Проверить работу приёмника:откинуть замок, продёрнуть в приёмник ленту, снаряженную учебными патронами, так, чтобы очередной патрон встал в продольном окне приёмника; потянуть ленту вправо — лента не должна вытаскиваться из окна приёмника; опустить замок в короб и, медленно отпуская рукоятку, подать замок в переднее положение — боевая личинка своими загибами должна захватить патрон в продольном окне приёмника и поставить его на верхнюю защёлку; подать рукоятку вперёд — боевая личинка должна вытащить патрон из продольного окна приёмника; поставить рукоятку отвесно, с наклоном вперёд так, чтобы патрон вышел из окна приёмника, взяться правой рукой за рукоятку и ось её, а левой за головку рукоятки, отвести раму назад и отпустить её — ползун должен подать ленту влево и поставить в продольное окно приёмника очередной патрон; вынуть ленту и отвести подвижные части пулемёта рукой назад, при этом верхнее колено коленчатого рычага не должно упираться в правую стенку выреза приёмника; отпустить подвижную систему — при подаче всех частей вперёд указанное выше колено не должно упираться в левую стенку выреза приёмника, а иметь свободный ход от 0,4 до 1,5 мм. При отсутствии свободного хода может быть срыв пятки коленчатого рычага.

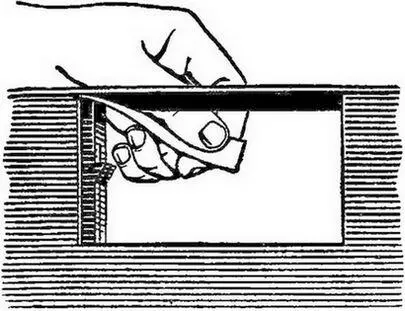

Рис. 75.Проверка прилегания боевой личинки к крышке короба

13. Проверить наличие зазора между боевой личинкой и крышкой короба:вынуть приёмник, положить полоску тонкой бумаги сверху на боевую личинку, закрыть крышку короба и потянуть полоску бумаги через вырезы короба для приёмника — полоска должна свободно вытягиваться (рис. 75). При отсутствии зазора боевая личинка при отходе замка назад будет тормозить его движение.

14. Проверить правильность подъёма боевой личинки:закрыть крышку короба, поставить гильзу на крышку над боевой личинкой (немного впереди заклёпок пластинчатых пружин), подать рукоятку вперёд и отпустить её — гильза должна подскочить вверх от удара боевой личинки в крышку короба.

Если боевая личинка не ударяет по крышке короба, во время стрельбы может произойти срыв перемычки боевой личинки.

15. Проверить, прилегает ли крышка короба к рёбрам стенок короба:крышка должна плотно прилегать к ним; для проверки подложить бумажку между крышкой и стенками короба в месте расположения прицела; бумажка при закрытой крышке должна прочно удерживаться.
