Министерство обороны СССР, РФ - Возимые комплекты противопехотных мин ВКПМ-1 и ВКПМ-2

Пункт управления МВЗ, как правило, оборудуется в окопе боевого охранения или на позиции подразделения. При небольших размерах объекта охраны, например, одиночная установка или транспортное средство в укрытии, пункт управления заграждением может быть оборудован на самом объекте. Оборудование пункта управления включает подготовку мест для установки пульта управления, хранения оставшихся элементов комплекта и наблюдения за участками заграждения и подступами к нему.

После установки последней осколочной мины командир расчета прибывает на пункт управления, устанавливает на подготовленное место пульт управления и подключает к нему оставшиеся на катушках концы линий управления в соответствии с их номерами; извлекает из сумки и подключает к пульту управления подрывную машинку; убеждается в том, что нет личного состава в зонах поражения осколочных мин, и в том, что ручка переключателя подрывной машинки находится в транспортном положении: производит проверку исправности электровзрывных цепей; отключает подрывную машинку от пульта управления, изолирует концы проводов пульта управления и докладывает командиру подразделения о установке минно-взрывного заграждения во вторую степень готовности.

Перевод МВЗ в первую степень готовности производится командиром расчета по приказу командира подразделения. При этом командир расчета снимает и уносит на пункт управления вешки ограждения, извлекает из сумки подрывную машинку и подключает ее к пульту управления.

Перевод МВЗ в боевое состояние производится путем установки переключателя подрывной машинки ПМ-4 в боевое положение.

На установленное МВЗ составляется формуляр и заводится журнал управления заграждением, которые приведены в приложениях 3, 4 и 6 Руководства по устройству и преодолению инженерных заграждений (Воениздат, 1966 г.).

Заграждения из комплектов ВКПМ-1 и ВКПМ-2 должны содержаться в постоянной боевой готовности к немедленному их применению.

Постоянная боевая готовность заграждений достигается непрерывным наблюдением за местностью в районе установки МВЗ и на подступах к ним, периодической проверкой исправности электровзрывных цепей и состояния мин, своевременной заменой взорванных мин новыми и устранением обнаруженных повреждений.

Проверка исправности электровзрывных цепей и состояния заграждения производится не реже двух раз в сутки, а также при смене расчета, после пропуска своих войск через заграждение, после взрыва осколочных мин и замены их новыми, обильного снегопада, грозы, оттепели и огневого воздействия противника.

Назначенный для содержания заграждения расчет может выполнять задачу как самостоятельный сторожевой пост, дозор или засада, а также действовать в составе отделения или взвода.

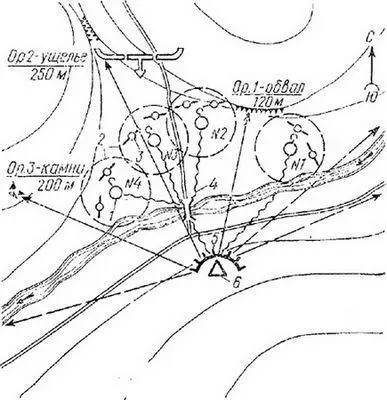

Рис. 21.Схема установки МВЗ из комплекта ВКПМ-1 (вариант):

1 — мина осколочная; 2 — границы зон сплошного поражения; 3 — сигнальная мина СМ с растяжками; 4 — линия управления; 5 — окоп боевого охранения; 6 — пункт управления МВЗ; № 1 — 4 — номера групп мин (участков награждения)

Командир расчета подчиняется непосредственно командиру подразделения, на которое возложена задача по охране и обороне объекта.

Командир расчета обязан:

иметь на пункте управления схему (рис. 21 и 22) минно-взрывного заграждения;

знать расположение на местности границы зон поражения каждой группы мин, ориентиры, подступы к заграждению, места установки мин и трассы прокладки линий управления;

обеспечить непрерывное и надежное наблюдение за участками заграждения и подступами к ним;

содержать заграждения в постоянной боевой готовности и своевременно докладывать командиру подразделения о его состоянии;

при самостоятельных действиях знать пропуск и отзыв для опознания своих военнослужащих;

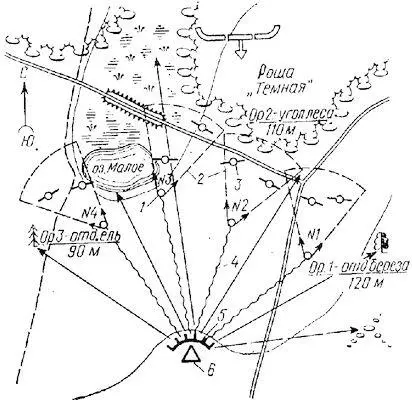

Рис. 22.Схема установки МВЗ из комплекта ВКПМ-2 (вариант):

1 — мина осколочная МОН-50; 2 — границы зон сплошного поражения; 3 — сигнальная мина СМ с растяжками; 4 — линия управления; 5 — окоп боевого охранения, 6 — пульт управления МВЗ; № 1–4 — номера групп мин (участков заграждения)

по приказу командира подразделения переводить заграждение в безопасное состояние, обозначать маршруты и контролировать пропуск через него своих войск;
