П. Иевлев - Танк Т-26. Устройство, работа, регулировка и уход

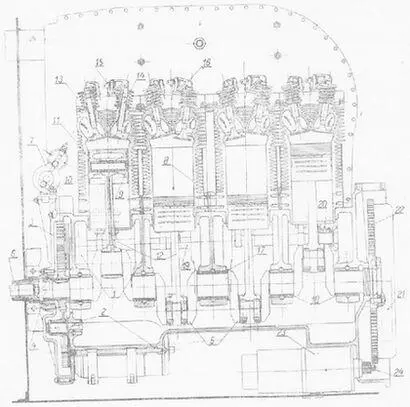

Рис 5.Продольный разрез двигателя.

1 — верхний картер, 2 — нижний картер, 3 — крышка распред. шестерен, 4 — фланец крышки, 5 — коленчатый вал, 6 — валик вводной рукоятки, 7 — бензиновый насос, 8 — цилиндр, 9 — поршень, 10 — поршневый палец, 11 — поршневое кольцо, 12 — шатун, 13 — клапан всасывающий, 14 — клапан выпускной, 15 — пружины клапанов, 16 — коромысла, 17 — бронзовый вкладыш, 18 — бабитовая заливка, 19 — распределительный валик, 20 — привод масляного насоса, 21 — маховик, 22 — зубчатый венец маховика, 23 — стартер, 24 — шестерня стартера.

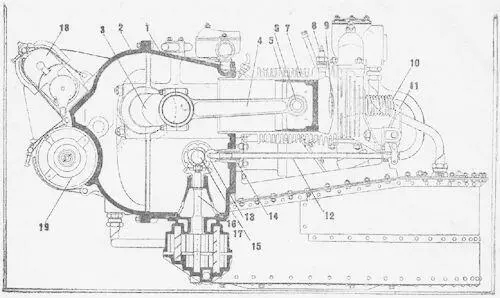

Рис. 6.Поперечный разрез двигателя.

1 — верхняя половина картера, 2 — нижняя половина картера, 3 — коленчатый вал, 4 — шатун, 5 — поршень, 6 — поршневой палец, 7 — цилиндр, 8 — свеча, 9 — клапан, 10 — пружина клапана, 11 — коромысло, 12 — шток, 13 — толкатель, 14 — направляющая толкателя, 15 — распределительный вал, 16 — ведущий валик, 17 — масленый насос, 18 — магнето, 19 — динамо.

Поршневые кольца служат для того, чтобы уплотнить поршень в цилиндре.

Поршневые кольца должны быть самопружинящими, чтобы всегда было обеспечено плотное прилегание их к стенкам цилиндра; они должны равномерно по всей окружности давить на стенки цилиндра, чтобы не было одностороннего срабатывания цилиндра, и быть хорошо отшлифованными во избежание большого трения и чрезмерного срабатывания стенок цилиндра.

Поршневые кольца изготовляются из мелкозернистого чугуна высшего качества. Чтобы обеспечить наибольшую плотность поршня в цилиндре, на поршне установлены три кольца; нижнее кольцо имеет проточку-канавку, в которой высверлено несколько сквозных отверстий; такие же отверстия высверлены и в самой канавке поршня под кольцом. Эти отверстия служат для отвода излишка масла со стенок цилиндра во внутрь поршня.

Кольца имеют косой замок. Для предупреждения утечки газов через замки колец, при сборке поршня, кольца располагаются таким образом, чтобы замки находились в разных местах по окружности поршня. Величина зазора в замке должна быть возможно малой, но достаточной для того, чтобы кольцо могло свободно удлиниться при нагревании. Нормальная величина зазора — 0,6–0,8 мм.

Поршневый палец служит для соединения поршня с шатуном. Палец изготовляется из специальной стали и подвергается особой термической обработке — «цементации», благодаря чему его поверхность делается весьма твердой. Для уменьшения веса палец делается трубчатым. Палец свободно установлен как в верхней головке шатуна, так и в бобышках поршня. Для того, чтобы палец не мог выдвинуться из поршня и поцарапать рабочую поверхность цилиндра, внутрь поршневых бобышек с обеих сторон пальца вставлены пружинящие кольца.

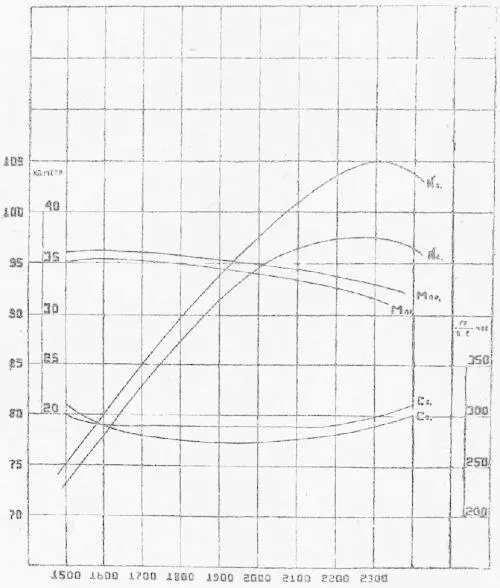

Рис. 7.Кривые мощности двигателя, крутящих моментов и расхода горючего.

Ne 1— внешняя характеристика мотора, не бывшего в эксплоатации, Ne 2— внешняя характеристика мотора после пробега 1000 кл, Мкр 1— кривая крутящего момента мотора до пробега, Мкр 2— кривая крутящего момента мотора после пробега, Ge 1— кривая удельного расхода горючего до пробега, Ge 2— кривая удельного расхода горючего после пробега.

Шатун. Назначение шатуна состоит в том, чтобы соединить поршень с коленчатым валом двигателя. Шатун должен быть достаточно прочным, чтобы выдержать давление поршня в момент взрыва и, не сгибаясь, передавать его на коленчатый вал; в то же время он должен быть достаточно легким, чтобы не развивалась большая сила инерции.

Шатуны изготовляются штамповкой из углеродистой стали. Верхняя часть шатуна называется верхней головкой, она служит для соединения шатуна с поршнем посредством поршневого пальца; нижняя часть называется нижней головкой шатуна; она соединяет шатун с коленчатым валом; средняя часть шатуна называется телом шатуна.

В отверстие верхней головки шатуна впрессована бронзовая втулка, служащая для уменьшения трения, а также для предохранения головки от срабатывания силой трения. Нижняя головка шатуна состоит из двух половин, которые скрепляются четырьмя болтами. Для уменьшения трения и предупреждения быстрого износа коленчатого вала в нижнюю головку шатуна заливается баббит. Баббитовая поверхность имеет канавки для более равномерного распределения смазки по шейке коленчатого вала.
