Смоленцевъ - Описанiе австрiйскаго пулемета системы Шварцлозе М. 1907 – 12 г.

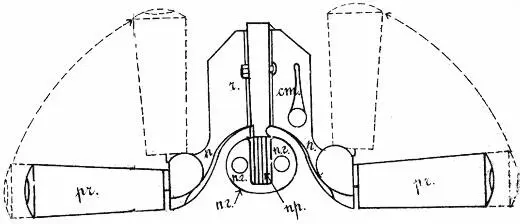

Рис. VI.

Затыльникъ.

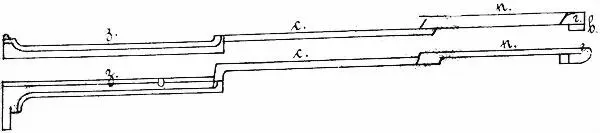

Рис. VII.

Спусковая тяга.

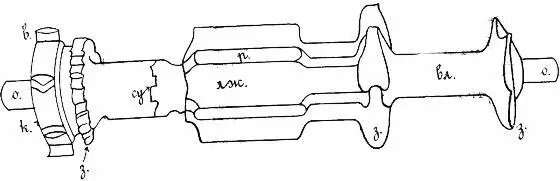

Рис. VIII.

Барабанъ прiемника.

Въ правой стѣнкѣ коробки затыльника имѣется стопоръ ( ст ) служащiй для удержанiя отъ произвольнаго вращенiя затыльника на коробѣ, а на лѣвой, внутри пазъ, въ который заходитъ выступъ короба ограничивающiй поворотъ затыльника влѣво.

Спусковая тяга (рис. VII) служитъ для вывода выступа спускового крючка изъ за выступа боевой личинки, т. е. для спуска ударника. Она имѣетъ три колѣна: заднее ( з ), среднее ( с ) и переднее ( п ); на концѣ передняго колѣна имѣется скошенная головка ( г ) съ выступомъ ( в ) помѣщающимся въ гнѣздѣ на лѣвой стѣнкѣ короба, а заднимъ проходитъ въ трубкѣ короба, своей шпилькой выходя наружу и становясь на линiю средняго сектора короба.

При сборкѣ пулемета необходимо наблюдать, чтобы спусковая тяга была подана до отказа впередъ, иначе при надѣванiи затыльника шпилька тяги не попадетъ въ крючекъ спускового рычага и затыльникъ не одѣнется.

Прiемникъ (рис. VIII и рис. I пр ) служитъ для подачи патроноъ и продвиженiя ленты.

Онъ состоитъ изъ барабана, коробки и крышки. Барабанъ прiемника состоитъ изъ двухъ частей соединяющихся между собою при посредствѣ спиральной пружины — сцѣпами ( сц ). На передней части барабана имѣются зубья ( з ), которыми онъ захватываетъ за патроны въ лентѣ и вращаясь влѣво продвигаетъ таковую. Между этихъ зубьевъ проходитъ ленточный валъ ( вл ) по которому движется лента. На средней части расположены патронныя ложи ( лж ) раздѣляющiяся ребрами ( р ) послѣднiя передъ задними зубьями имѣютъ меньшую высоту; для подхода подъ пулю патрона отсѣкающаго зуба; на заднемъ концѣ барабанъ имѣетъ заднее колесо ( к ) съ ыступами ( в ) на кои дѣйствуетъ своимъ ребромъ боевая личинка и вращаетъ барабанъ.

Впереди этого колеса имѣется зубчатка ( з ) въ которую упирается собачка помѣщающаяся въ задней части (т. е. противъ зубчатки) коробки прiемника и удерживаетъ барабанъ отъ обратнаго его вращенiя вправо.

Барабанъ своею осью ( о ) помѣщается въ соотвѣтствующихъ гнѣздахъ коробки прiемника.

Коробка прiемника служитъ для помѣщенiя въ ней барабана и при посредствѣ ея прiемникъ соединяется съ коробомъ. Она имѣетъ: въ передней своей части, сверху выступъ входящiй въ гнѣзда на нижней части короба; гнѣзда для оси барабана, и два паза для выступовъ крышки.

Съ лѣвой стороны имѣетъ окно, для выхода ленты, и съ правой, — противъ этого окна языкъ, по которому движется лента; дальше имѣетъ гнѣзда для шарнировъ крышки, собачку, и въ задней части закраину и ребро, заходящiя въ соотвѣтствующiе пазы короба. Сзади коробки, въ гнѣздѣ для оси барабана имѣется стопоръ съ ручкой; въ гнѣздѣ стопора имѣется скошенный вырѣзъ, а на оси стопора выступъ, помѣщающiйся въ этомъ вырѣзѣ; нажимая рукой на ручку стопора, ось его поворачивается и выступомъ скользя по скошенному вырѣзу подается впередъ, упирается въ ось барабана, которая подъ этимъ давленiемъ также подается впередъ, и этимъ разъединяются сцѣпы частей барабана; при этомъ передняя часть можетъ свободно вращаться, въ то время, какъ задняя, остается неподвиэной.

Это дѣлается для разряжанiя пулемета и исправленiя нѣкоторыхъ задержекъ во время стрѣльбы, о которыхъ будетъ сказано ниже.

Крышка прiемника служитъ для закрыванiя прiемника; она имѣетъ: шарниры, которыми соединяется съ коробкой; ротъ, въ который продѣвается лента и впереди два выступа, входящiе въ пазы коробки, при ея закрыванiи. Крышка закрѣпляется защелкой находящейся на праой стѣнкѣ короба.

Отнять прiемникъ.

Для этого нужно защелку крышки повернуть назадъ до первой точки; крышку прiемника немного подать назадъ, чтобы выступы крышки вышли изъ пазовъ коробки, открыть ее вправо и снять съ шарнировъ. Повернуть защелку кверху на вторую точку; стоя сзади пулемета, лѣвой рукой поддерживать снизу за переднюю часть, вывести таковую вправо изъ пазовъ короба, затѣмъ лѣвой рукой опуская прiемникъ книзу вынуть выступъ коробки изъ гнѣзда короба.

Отдѣлить барабанъ отъ коробки.
