Смоленцевъ - Описанiе австрiйскаго пулемета системы Шварцлозе М. 1907 – 12 г.

Коробъ соединяется съ кожухомъ посредствомъ навинтованной части, входящей въ кожухъ и закрѣпляется стопоромъ. Сверху закрывается крышкой, которая закрепляется защелкой ( зщ ).

Крышка (рис. III) служитъ для закрыванiя короба; она имѣетъ: сверху основанiе для прицѣла, къ которому прикрѣплена спереди на оси прицѣльная планка, а сзади проходитъ ось маховичка, на правомъ концѣ которой имѣется шестеренка.

На заднемъ крестообразномъ концѣ прицѣльной планки имѣется подвижной цѣликъ и дѣленiя въ миллиметрахъ, къ ней же винтами прикрѣплена зубчатка, своимъ нижнимъ концомъ входящая въ крышку короба, а зубцами сцѣпляется съ шестеренкой оси маховичка. Маховичекъ находится на лѣвомъ концѣ оси и на своей гладкой части имѣетъ дѣленiя съ цифрами отъ 2 до 24, означающихъ числа метровъ. Метръ = 1,4 аршина (приблизительно). Постоянный прицѣлъ 2, т. е. около 300 шаговъ.

Вращенiемъ маховичка устанавливается прицѣлъ нужнымъ дѣленiемъ противъ штифтика на задней части маховичка.

Въ передней части крышки помѣщается маслянка, для наливанiя жидкой смазки. Смазка изъ маслянки, при посредствѣ поршня переходитъ въ брызгало, оттуда на патронъ.

Необходимо наблюдать, чтобы въ маслянкѣ всегда было достаточно смазки; маслянка закрывается завинтованной крышкой ( к ).

Внутри крышки, на правой стѣнкѣ имѣется поршень брызгателя ( пб ), который приводится въ движенiе верхнимъ выступомъ на правой сторонѣ боевой личинки. Для ограниченiя отхода поршня назадъ, на этой стѣнкѣ имѣется выступъ ( вс ). Въ передней части крышки помѣщается резервуаръ маслянки ( р ) и брызгатель ( бр ). На лѣвой стѣнкѣ внутри имѣется срѣзъ, для свободнаго хода головки спускового крючка и продольный выступъ, не дающiй подняться спусковому крючку выше предохранителя внутренняго колѣна и этимъ удерживаетъ ударникъ отъ нечаяннаго выстрѣла.

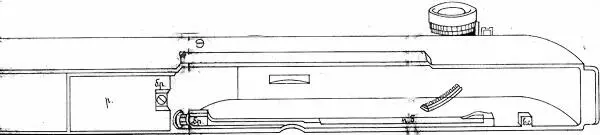

Рис. III.

Крышка короба.

Снаружи, на правой стѣнкѣ крышки, имѣется выступъ ( вт ) для пружиннаго упора ( пу ) удерживающаго крышку въ открытомъ положенiи.

Крышка прикрѣплена на оси къ кожуху.

Кожухъ (рис. I кж.) служитъ для помѣщенiя охлаждающей жидкости ствола; онъ представляетъ собою цилиндрическую трубу закрытую съ обѣихъ концовъ завинтованными крышками, пропаянными свинцомъ. Сверху, справа кожухъ имѣетъ навинтованное отверстiе, для наливанiя охлаждающей жидкости, которое закрывается навинтованной пробкой ( п ). На передней его части, сверху, помѣщается основанiе съ мушкой ( м ); слѣва — пароотводная трубка, которую во время стрѣльбы слѣдуетъ повернуть назадъ. Снизу отверстiе съ краномъ, въ кое выливается жидкость ( кр ). Для того, чтобы выпустить жидкость изъ кожуха слѣдуетъ кранъ повернуть книзу. Въ передней и задней стѣнкахъ кожуха имѣются круглые отверстiя, для помѣщенiя ствола; при чемъ, переднее отверстiе навинтованное и въ него ввинчиается гайка. Послѣ ввинчиванiя этой гайки, на стволъ наматывается переднiй сальникъ и затѣмъ въ нее ввинчивается вторая сальниковая гайка. Сальникъ замѣняется по мѣрѣ его износа; пока сальникъ исправный, сальниковую гайку вывинчивать не слѣдуетъ, а при разборкѣ пулемета только вывинтить большую гайку.

Снизу въ задней части кожуха имѣется приливъ съ отверстiемъ для оси, на послѣдней своими проушинами помѣщается вертлюгъ ( вр ).

На нижнемъ концѣ вертлюга имѣются два противоположныхъ выступа, входящихъ въ соотвѣтствующiя гнѣзда воронки треноги.

Для соединенiя пулемета съ треногой нужно поставить пулеметъ поперекъ треноги, направить вертлюгъ пулемета въ ея воронку, вставить и повернуть затыльникомъ къ стрѣлѣ треноги; затѣмъ зажимъ разрѣзной матки (на разсѣвающемъ приспособленiи) своимъ выступомъ поставить противъ вырѣза ея и головку, на днѣ короба вставить въ соотвѣтствующее гнѣздо, послѣ чего повернуть зажимъ матки вправо внизъ.

Стволъ (рис. IV) служитъ для направленiя полета пули; онъ имѣетъ каналъ съ четырьмя нарѣзами идущими слѣва верхъ на право, калибръ ствола 8 м. м. или около 3,2 линiи; на заднемъ обрѣзѣ два вырѣза: нижнiй для помѣщенiя подающаго соска и лѣвый для экстрактора боевой личинки; на поверхности имѣетъ три ряда секторовъ ( ск ), служащихъ для соединенiя съ такими же секторами въ передней части короба, за секторами на верхней части имѣетъ выемку ( в ) въ которую входитъ, своей не срѣзанной частью, стопоръ ствола и удерживаетъ его отъ вращенiя; дальше имѣетъ сальниковое кольцо съ жолобомъ ( кж ), въ которое наматывается заднiй сальникъ (излишняя намотка сальника не позволитъ секторамъ ствола зайти за секторы короба, стволъ не повернется и не станетъ на свое мѣсто.
