Стволъ отъ казенной до дульной части постепенно утоньшается и на переднемъ концѣ имѣетъ восемь граней, на нихъ надѣвается ключъ ствола.

Замокъ (рис. V) служитъ для подаванiя патроновъ въ патронникъ, производства выстрѣла, выбрасыванiя стрѣляныхъ гильзъ и вращенiя барабана прiемника, т. е. для продвиженiя ленты; онъ состоитъ: изъ мотыля съ рукояткой (рис. V г и д ), внутренняго колѣна (рис. V е и ж ), боевой личинки (рис. V а, б и в ), ударника (рис. V з ) и спускового крючка (рис. V и ).

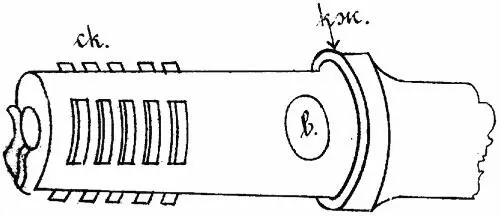

Рис. IV.

Стволъ.

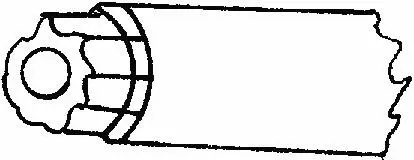

Дульная часть ствола.

Мотыль состоитъ изъ колѣна ( к ) и оси ( о ), на правомъ концѣ оси одѣть роликъ ( р ), который входитъ въ открытую дыру на правой стѣнкѣ короба и служитъ для уменьшенiя тренiя при вращенiи оси мотыля, дальше на томъ же концѣ одѣта своей дырой рукоятка ( рк ) и закрѣплена пружинной чекой ( ч ).

Рукоятка служит для вращенiя оси мотыля рукою и для ограниченiя вращенiя мотыля при автоматической стрѣльбѣ, упираясь въ упоры на правой стѣнкѣ короба; она имѣетъ голоку съ насѣчкой ( г ) для удобнаго дѣйствiя ею. Колѣно мотыля имѣетъ на правомъ концѣ дыру ( д ) и на лѣвомъ выемъ для помѣщенiя выступовъ внутренняго колѣна. На лѣвой сторонѣ мотыля имѣется вырѣзъ, въ него входитъ выступъ лѣвой стѣнки короба и служитъ въ помощь лѣвому концу оси мотыля при отдачѣ.

Внутреннее колѣно (рис. V е и ж ) служитъ для соединенiя мотыля съ боевой личинкой и для взведенiя ударника; оно имѣетъ: выстпъ ( в ), которымъ входитъ въ дыру и выемъ мотыля; цапфы ( ц ) заходящiя въ гнѣзда боевой личинки, упорные выступы ( ув ) упирающiеся въ плечи боевой личинки, и гребень ( г ), служащiй для взведенiя ударника на боевой взводъ. На лѣвомъ выступѣ внутренняго колѣна имѣется предохранитель, ( пр ) служащiй для предохраненiя отъ нечаяннаго выстрѣла, раньше чѣмъ спусковая тяга будетъ подана назадъ.

Боевая личинка (рис. V а, б и в ) служитъ для досыланiя патрона въ патронникъ, запиранiя канала ствола при выстрѣлѣ, извлеченiя стрѣляной гильзы и вращенiя барабана прiемника. Она соединяется своими гнѣздами ( г ) въ плечахъ (2) съ цапфами внутренняго колѣна и своимъ переднимъ концомъ подходитъ подъ него; она имѣетъ: каналъ для помѣщенiя ударника; спереди отверстiе для выхода бойка; съ лѣвой стороны экстракторъ (3), которымъ захватываетъ за закраину патрона; снизу подающiй сосокъ (4), который упираясь въ шляпку патрона, при движенiи замка впередъ, досылаетъ патронъ въ патронникъ; съ правой стороны въ гнѣздѣ выбрасыватель (5), который своей пяткой, при закрытомъ замкѣ, выходитъ наружу и помѣщается въ своемъ пазу на правой стѣнкѣ короба, а головкой при отходѣ замка назадъ выталкиваетъ гильзу въ гильзовое отерстiе, съ правой стороны имѣетъ глубокiй пазъ (6), въ который входитъ направляющая планка короба; три направляющихъ выступа (7), помѣщающихся въ направляющихъ пазахъ короба; при чемъ верхнимъ выступомъ приводится въ движенiе поршень брызгателя. Съ лѣвой стороны на боевой личинкѣ имѣется такъ же три направляющихъ выступа. Снизу боевая личинка имѣетъ ноготокъ (8), захватывающiй за закраину патрона и при отходѣ замка назадъ, вынимающiй патронъ изъ ленты и переносящiй его на патронное ложе барабана.

Въ случаѣ износа ноготокъ можетъ быть замѣненъ запаснымъ, что въ пулеметахъ 1907 года сдѣлать нельзя.

Переднее ребро (9), приводящее въ движенiе барабанъ прiемника, давя на выступъ задняго колеса при движенiи замка назадъ; кривой пазъ (10), по которому проходитъ выступъ задняго колеса барабана; заднее ребро (11), въ которомъ имѣется полукруглый вырѣзъ (12), въ него заходитъ выступъ задняго колеса, если замокъ, не дойдя до отказа назадъ, пойдетъ впередъ. Такимъ образомъ, боевая личинка упершись этимъ вырѣзомъ въ выступъ задняго колеса не пойдетъ дальше впередъ и замокъ остановится не дойдя до обрѣза ствола. Заднее ребро имѣетъ внѣшнюю грань (13), которой доворачивается барабанъ влѣво, давя на тотъ же выступъ задняго колеса при движенiи замка впередъ и этимъ очередной патронъ закатывается своей шляпкой за ноготокъ боевой личинки. На лѣвомъ плечѣ боевой личинки имѣется выступъ (14), за который заходитъ выступъ спускового крючка и этимъ удерживаетъ ударникъ на боевомъ взводѣ.
