Смоленцевъ - Описанiе австрiйскаго пулемета системы Шварцлозе М. 1907 – 12 г.

Рис. V а .

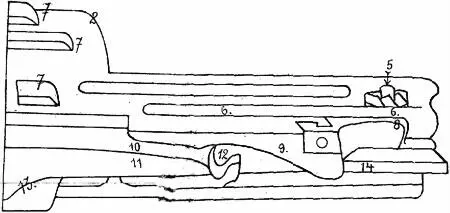

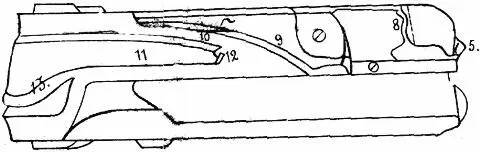

Боевая личинка. Видъ лѣвой стороны и низа.

Рис. V б .

Боевая личинка. Видъ сверху.

Рис. V в .

Боевая личинка. Видъ снизу.

Рис. V г .

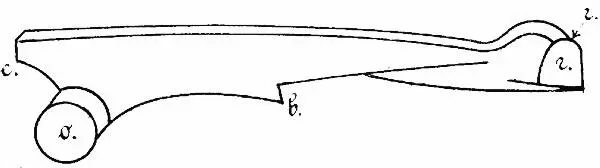

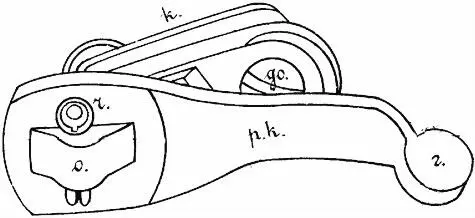

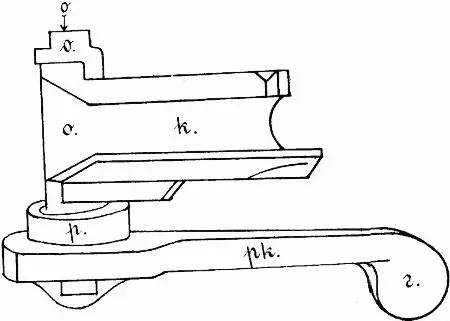

Мотыль съ рукояткой.

Рис. V д .

Мотыль съ рукояткой.

Рис. V е .

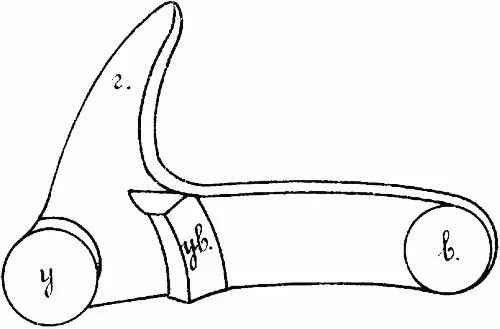

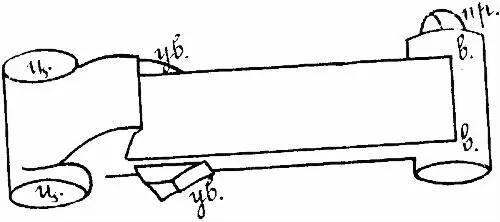

Внутренее колѣно.

Рис. V ж .

Внутренее колѣно.

Рис. V з .

Ударникъ.

Рис. V и .

Спусковой крючекъ.

Ударникъ (рис. V з ) служитъ для разбитiя капсюля патрона, онъ имѣетъ стебель ( ст ) въ передней части трубчатый куда вставляется боекъ ( б ), каковой въ случаѣ поломки можетъ замѣняться запаснымъ.

Стебель заднимъ своимъ утолщеннымъ концомъ вставленъ въ дыру упорной матки ( ум ) и закрѣпленъ чекою. Внизу, сзади упорной матки имѣется гнѣздо ( г ), въ которое ходитъ сосокъ передняго упора пружины. Въ верхней части матки имѣется дыра ( д ) для помѣщенiя оси спускового крючка; по сторонамъ направляющiе выступы ( в ), которыми ударникъ вмѣстѣ съ боевой личинкой ходитъ по пазамъ короба. Съ лѣвой стороны матки сверху имѣется пазъ ( п ) для помѣщенiя соска спусковго крючка; вверху она оканчивается гребнемъ ( гр ), на который при отходѣ замка назадъ давитъ гребень внутренняго колѣна и отводитъ ударникъ назадъ.

Спусковой крючекъ (рис. V и ) служитъ для удержанiя ударника на боевомъ взводѣ, онъ имѣетъ головку ( г ) подъ которую заходитъ скошенная головка спусковой тяги; на средней части снизу имѣетъ выступъ ( в ) заходящiй за выступъ боевой личинки и этимъ удерживающiй ударникъ во взведенномъ положенiи; на заднемъ концѣ имѣетъ ось ( о ) входящую въ дыру упорной матки ударника, и сосокъ ( с ) помѣщающiйся въ пазѣ той же матки.

Переднiй упоръ боевой пружины имѣетъ видъ кольца съ гребешкомъ вверху. На нижней части онъ имѣетъ сосокъ, входящiй въ гнѣздо упорной матки ударника; сверху гребешокъ съ вырѣзомъ, прилегающiй къ упорной маткѣ, причемъ вырѣзъ на гребешкѣ заходитъ на сосокъ спускового крючка и подъ дѣйствiемъ боевой пружины давитъ на него, заставляя этимъ спусковой крючекъ опускаться книзу.

Боевая пружина вставляется въ коробъ сзади и переднимъ концомъ одѣвается на переднiй упоръ; сзали оканчивается заднимъ упоромъ помѣщающимся въ затыльникѣ. Для увеличенiя силы пружины въ случаѣ ея ослабленiя можно подкладывать кожанныя прокладки подъ заднiй упоръ въ затыльникѣ.

Затыльникъ (рис. VI) служитъ для закрыванiя задней части короба, онъ же принимаетъ на себя черезъ боевую пружину всю отдачу.

Онъ внутри имѣетъ три ряда соединительныхъ секторовъ, которыми соединяется съ такими же секторами короба; имѣетъ два плеча ( п ), къ которымъ присоединены ручки ( рч ).

Ручки внутри имѣютъ спиральныя пружины и онѣ могутъ складываться, для чего ихъ нужно оттянуть въ стороны и повернуть къ коробкѣ затыльника.

Внутри коробки имѣется пазъ для помѣщенiя спускового рычага, послѣднiй внизу оканчивается деревянной пуговкой ( т ); на пуговку надавливаютъ большими пальцами во время стрѣльбы.

Въ верхней части спускового рычага, проходитъ разрѣзная чека ( ч ) на ней вращается рычагъ.

Верхнiй конецъ спускового рычага оканчивается крючкомъ, которымъ онъ захватываетъ за шпильку спусковой тяги. Въ пазу для спускового рычага, позади его, помѣщается предохранитель, своимъ нижнимъ концомъ съ насѣчкой ( пр ) находится въ вырѣзѣ пуговки рычага и подъ дѣйствiемъ пластинчатой пружинки своею плоскостью заходитъ за лѣвую стѣнку коробки затыльника, такимъ образомъ, удерживаетъ нижнiй конецъ спускового рычага отъ случайной подачи впередъ. Для того, чтобы подать нижнiй конецъ (спускового) рычага впередъ (т. е. чтобы произвести выстрѣлъ) нужно большимъ пальцемъ лѣвой руки подать предохранитель вправо и затѣмъ надавить на пуговку рычага, тогда рычагъ вращаясь въ разрѣзной чекѣ, нижнiй конецъ его пойдетъ впередъ, а верхнiй, оканчивающiйся крючкомъ, назадъ и будучи соединенъ со шпилькой спусковой тяги потянетъ таковую за собой.
