Руководство по 40-мм подствольному гранатомету ГП-25

— на правой части, внизу, — масса ящика с выстрелами.

На крышке ящика нанесен равносторонний треугольник, в середине которого цифрами обозначен разряд груза в соответствии с действующими правилами перевозок, и силуэт ножа (если нож вложен в данный ящик).

26. Для вскрытия ящика с выстрелами необходимо:

— снять с ящика ошиновочную ленту с помощью инструмента, не вызывающего повреждения ящика;

— извлечь стопорные вилки, открыть замки и крышку ящика;

— из вскрытого ящика сначала извлечь коробку, обвязанную шпагатом, поперечные перегородки, а затем остальные коробки.

После извлечения коробок из ящика их нужно осмотреть, если коробка окажется деформированной, то все выстрелы, находящиеся в данном ящике, необходимо проверить на наличие повреждений. Коробки вскрывать только специальным ножом, находящимся в ящике. Прорезать ножом три стороны крышки коробки, а затем отогнуть крышку вверх.

27. Для разборки и сборки, чистки и смазывания гранатомета при техническом обслуживании используются принадлежность автомата и банник (рис. 23.), входящий в комплект гранатомета и используемый в комплекте с шомполом автомата. Он имеет маркировку резьбовых гнезд, соответствующую АКМ или АК74.

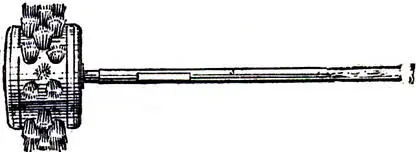

Рис. 23.Банник, навинченный на шомпол автомата

Кроме того, на каждые двадцать гранатометов для технического обслуживания и текущего ремонта придается групповой комплект ЗИП-Г.

В комплект каждого гранатомета входят сумка для гранатомета (рис. 24, а ) и сумка для выстрелов (рис. 24, б ). Сумка для гранатомета предназначена для переноски автоматчиком гранатомета и затыльника в походном положении, в ней также переносится банник гранатомета. Носится сумка для гранатомета на поясном ремне слева после штыка-ножа. Сумка для выстрелов ВОГ-25 предназначена для переноски автоматчиком комплекта из десяти выстрелов. Она выполнена в виде тканевых обойм с гнездами для выстрелов. Каждое гнездо закрывается клапаном. Сумка снабжена плечевыми и закрепляющим ремнями, регулируемыми по длине. На плечевом ремне размещена тканевая прокладка для удобства ношения сумки.

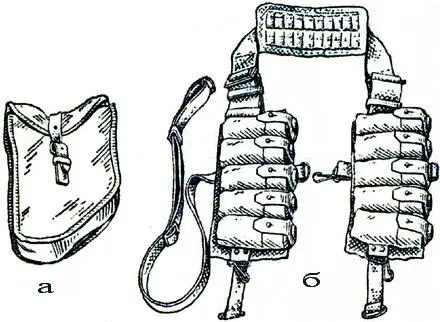

Рис. 24.Сумки для гранатомета и для выстрелов

28. В гранатомете, не присоединенном к автомату, предохранитель под действием пружины сдвинут влево и удерживает рычаг фиксатора в нижнем положении, который, преодолевая сопротивление пружины замыкателя, поворачивает передающий рычаг вниз. Последний, взаимодействуя с предохранительным выступом курка, блокирует курок. Поэтому взведение курка и, следовательно, выстрел из гранатомета, не присоединенного к автомату, не возможны.

29. При присоединении гранатомета к автомату втулка цевья автомата поворачивает рычаг предохранителя, который сдвигает предохранитель вправо. При этом предохранитель освобождает рычаг фиксатора, который перестает воздействовать на передающий рычаг. Передающий рычаг под действием пружины замыкателя поворачивается вверх и освобождает курок, одновременно поворачивает рычаг фиксатора в верхнее положение, прижимая его противоположный конец к фиксатору. В этом положении возможно взведение курка и производство выстрела. Курок стоит на отбойном выступе гнетка. Боевая пружина не сжата. Спуск с тягой находится в переднем положении и подпирает выступы в верхней части курка, выполняющие роль предохранителя от инерционных перегрузок (например, при стрельбе из автомата).

30. При заряжании гранатомета выстрел, продвигаясь по стволу до упора в торец казенника, утапливает фиксатор (рис. 1, б ), который затем заскакивает в фиксирующую канавку на выстреле и удерживает его в канале ствола. Поскольку фиксатор с помощью рычага фиксатора связан с передающим рычагом, то в случае неполного досылания выстрела в ствол передающий рычаг блокирует курок (фиксатор находится в верхнем положении) и производство выстрела невозможно.
