К полозку приклепан фиксатор целика, удерживающий также винт целика от поворота.

Рис. 15.Целик:

а — в походном положении; б — в боевом положении

Целик (рис. 15) устанавливается в походное и боевое положения. Винт целика обеспечивает регулирование целика при приведении гранатомета к нормальному бою.

Отвес служит для придания гранатомету необходимых углов возвышения при стрельбе непрямой наводкой (навесной траекторией) по ненаблюдаемым целям, находящимся на обратных скатах местности или в открытых траншеях, окопах. Он устанавливается на оси прицела с помощью втулки отвеса и втулки стопора. Пружина прицела прижимает втулку отвеса к замыкающим выступам оси прицела и таким образом фиксирует прицел в собранном виде. Стопор прицела обеспечивает несбиваемость прицела в момент выстрела. Пружина стопора удерживает его в верхнем положении.

При установке прицела кулачок, имеющийся на оси прицела, отодвигает корпус мушки на величину необходимой поправки на девиацию.

16. Казенник(рис. 4 и 16) представляет собой камеру высокого давления, в которой происходит сгорание метательного заряда гранаты. На казеннике имеются направляющий поясок и сухарные выступы, служащие для соединения казенника со стволом, сзади казенник имеет две пары ушек (верхних и нижних) с отверстиями для соединения с корпусом ударно-спускового механизма. В казеннике имеется центральное отверстие, в которое входит ударник.

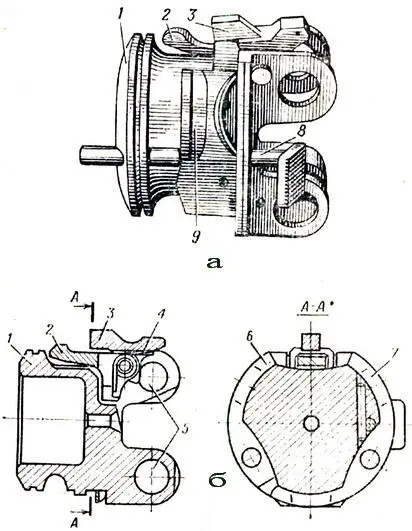

Рис. 16.Казенник:

а — общий вид; б — в разрезе; 1 — казенник; 2 — передающий рычаг; 3 — замыкатель; 4 — пружина замыкателя; 5 — отверстия для оси корпуса и переводчика; 6 — компенсатор одноперый; 7 — компенсатор двуперый; 8 — экстрактор; 9 — сухарные выступы

Сверху на казеннике на одной оси смонтированы: передающий рычаг, который блокирует курок, когда гранатомет не поставлен на автомат; замыкатель, фиксирующий казенник от поворота относительно ствола; пружина замыкателя, взаимодействующая с передающим рычагом и замыкателем.

С левой стороны в отверстии казенника установлен экстрактор, служащий для разряжания гранатомета, перемещение экстрактора ограничено специальным штифтом.

На кольцевом выступе казенника, соединяющемся со стволом, приклепаны два компенсатора в виде пластинчатых пружин, выбирающие зазор между стволом и казенником по сухарным выступам (один компенсатор одноперый, второй — двуперый).

17. Корпус ударно-спускового механизма с рукояткой(рис. 17) соединяется с казенником и вместе с ним представляет собой часть гранатомета, отделяемую от ствола с кронштейном при укладке гранатомета в сумку для переноски. В корпусе размещается ударно-спусковой механизм.

Рукоятка служит для удержания гранатомета при стрельбе, она соединена с корпусом посредством эластичного замка.

В передней части корпуса имеются два отверстия для соединения с казенником с помощью оси корпуса и переводчика.

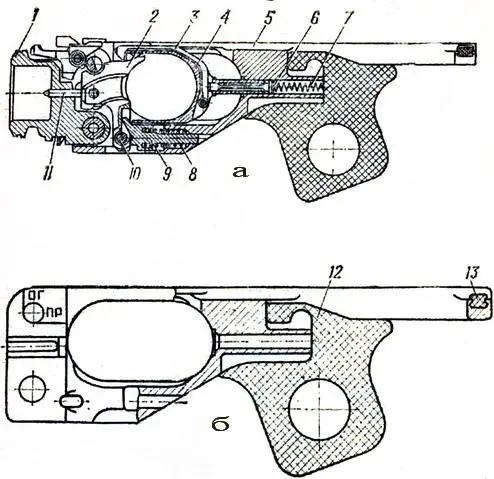

Рис. 17.Корпус ударно-спускового механизма с рукояткой:

а — общий вид (разрез); б — корпус с рукояткой (разрез); 1 — казенник; 2 — курок; 3 — тяга; 4 — спуск; 5 — корпус с рукояткой; 6 — толкатель; 7 — пружина спуска; 8 — боевая пружина; 9 — гнеток; 10 — ось курка; 11 — ударник; 12 — рукоятка; 13 — вкладыш

Рамка корпуса охватывает цевье автомата и предохраняет его от механических повреждений при стрельбе. В рамку корпуса вклеен упругий вкладыш, служащий для предотвращения жестких ударов по коробке автомата при стрельбе из гранатомета.

18. Ударно-спусковой механизмслужит для производства выстрела из гранатомета. Он состоит из курка с ударником, спуска с тягой, пружины спуска, толкателя, боевой пружины и гнетка (рис. 17, а ).

Курок с ударником служат для нанесения удара по капсюлю-воспламенителю выстрела. Курок установлен в пазу корпуса на оси, которая удерживается от выпадания головкой, западающей в радиальную канавку на корпусе. Ударник может поворачиваться относительно курка, что обеспечивает вхождение его в центральное отверстие казенника при сборке. Спуск с тягой предназначен для взведения курка. Пружина спуска служит для возвращения спуска в исходное (переднее) положение и, кроме того, воздействует через толкатель на тягу, удерживая ее в зацеплении с боевым взводом курка.
