Руководство по 40-мм подствольному гранатомету ГП-25

Рис. 21.Взрыватель ВМГ-К:

1 — крышка; 2 — прокладка; 3, 19, 21, 22, 26, 27, 29, 36 — колпачки; 4 — пластина; 5, 39 — жало; 6, 25, 31, 35, 38 — пружины; 7 — вкладыш; 8 — гайка; 9, 15, 32 — капсюли-детонаторы; 10 — заслонка; 11, 17 — втулки; 12 — корпус; 13 — пороховой состав; 14 — прокладка; 16 — гайка; 18 — пороховой состав; 20 — пружина;23 — прокладка; 24 — стопор; 28 — винт; 30 — кольцо пружинное; 33 — передаточный пороховой состав; 34 — штифт; 37 — капсюль-воспламенитель; 40 — воспламенительный состав

Ударный механизм предназначен для передачи усилия реакции преграды, для обеспечения срабатывания огневой цепи взрывателя. Он состоит из крышки 1 , винта 28 , колпачка 3 , двух пластин 4 , упирающихся в жало 5 , поджатое пружиной 6 , и колпачка 27 , собранных во вкладыше 7 .

Воспламенительный механизм, обеспечивающий запуск предохранительного механизма дальнего взведения, состоит из капсюля-воспламенителя 37 , пружины 38 , жала 39 , закрепленного посредством кернения во втулке 11 .

Предохранительный механизм дальнего взведения, обеспечивающий безопасность взрывателя в обращении, состоит из втулки 17 с запрессованным пороховым составом 18 , колпачка 19 , пружины 20 , колпачков 2, 22 , прокладки 23 , стопора 24 , удерживающего заслонку 10 с пружиной 25 от продвижения в боковое положение. В заслонке размещен высокочувствительный капсюль-детонатор 9 накольного типа.

Предохранительно-центробежный механизм, удерживающий заслонку от перемещения в боевое положение, состоит из штифта 34 , пружины 35 и колпачка 36 , размещенных во втулке 11 .

Механизм самоликвидации, предназначенный для ликвидации гранаты в случае отказа при встрече с преградой, состоит из втулки 11 с запрессованным в ней по кольцевой дорожке пороховым составом 13 , воспламенительным составом 40 и передаточным пороховым составом 33 и капсюля-детонатора 32 , закрепленного посредством кернения во втулке 11 .

Механизмы взрывателя размещены в корпусе 12 на прокладке 14 и поджаты через колпачок 26 гайкой 8 с прокладкой 2 . В хвостовой части корпуса расположен капсюль-детонатор 15 , закрепленный гайкой 16 .

24. Укупорка выстрелов ВОГ-25 производится в деревянные ящики (рис. 22). В ящик укладываются три герметичные сварно-закатные металлические коробки по 28 выстрелов в каждой; выстрелы в коробках укладываются в цилиндрических бумажных гильзах в горизонтальном положении с чередованием направлений [2] Выстрелы могут укладываться в коробки и без цилиндрических бумажных гильз. . Плотность укладки выстрелов обеспечивается картонными прокладками. Всего в ящике укладывается 84 выстрела.

Одна из трех коробок обвязана шпагатом для удобства ее извлечения из ящика. Внутри каждой коробки уложены вкладыши для обеспечения сохранности выстрелов при транспортировании и вскрытии коробок ножом.

Нож для вскрытия коробок, завернутый в бумагу, уложен в ящик. К корпусу ящика на двух петлях прикреплена крышка, которая закрывается двумя замками. Кроме того, ящик имеет две деревянные ручки для переноски.

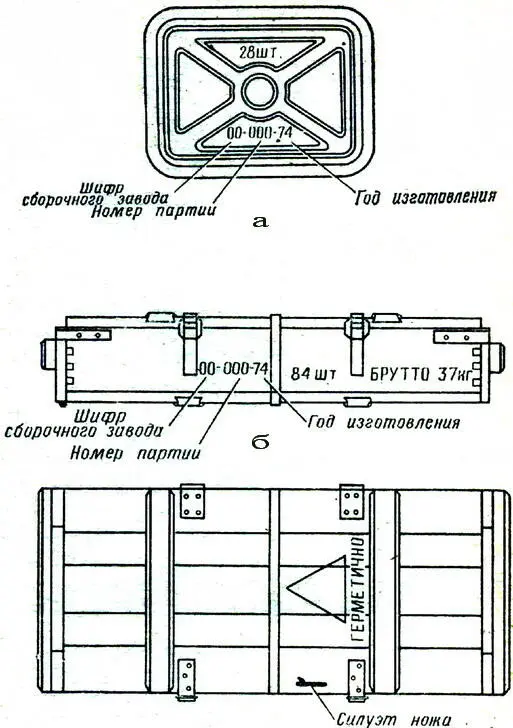

Рис. 22.Укупорка выстрелов ВОГ-25:

а — металлическая коробка; б — деревянный ящик (вверху — передняя стенка, внизу — крышка)

25. На обтекателе выстрела имеется маркировка (рис. 19): сверху указан индекс выстрела (7П17), ниже — три числа, отделенные друг от друга черточками: первое число — шифр сборочного завода, второе — номер партии выстрелов, третье — год их изготовления.

Взрыватель ВМГ-К имеет на крышке маркировку, в которой указывается: марка взрывателя (ВМГ-К), номер завода-изготовителя, номер партии и год изготовления.

На крышке металлической коробки нанесены (рис. 22): индекс гранатомета (6Г15), индекс выстрела (7П17), шифр сборочного завода, номер партии выстрелов и год их изготовления, количество выстрелов (28 шт.).

На передней стенке ящика нанесены (рис. 22):

— на левой части, ближе к середине, — индекс выстрела (7П17), шифр сборочного завода, номер партии выстрелов и год их изготовления, количество выстрелов (84 шт.);

— на правой части, ближе к середине, — индекс гранатомета (6Г15) и количество выстрелов в ящике (84 шт.);
