Руководство по 40-мм подствольному гранатомету ГП-25

В нижней части корпуса в цилиндрическом гнезде размещена боевая пружина, которая через гнеток передает усилия на курок с ударником. На гнетке имеются два выступа: верхний выступ служит для передачи усилий боевой пружины при взведении курка, нижний выступ — для отбоя курка.

19. Переводчик(рис. 1 поз. 6 ) при постановке в положение ПР (рычаг в вертикальном положении) блокирует курок, предохраняя заряженный гранатомет от случайного выстрела. Перед производством выстрела переводчик ставят в положение ОГ (рычаг в горизонтальном положении), тем самым освобождая курок.

20. Направляющий стержень возвратной пружины с защелкойставится на автомат вместо штатного направляющего стержня для исключения самопроизвольного отсоединения крышки ствольной коробки от автомата в процессе стрельбы. Подпружиненная защелка заскакивает за закраину отверстия в крышке ствольной коробки и удерживает крышку от возможного продольного инерционного перемещения назад при стрельбе.

Замена на автомате штатного направляющего стержня возвратной пружины направляющим стержнем, входящим в комплект гранатомета, производится при поступлении гранатомета в подразделение на весь срок эксплуатации гранатомета. Штатный направляющий стержень возвратной пружины после замены должен быть сдан на склад.

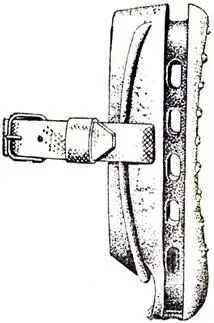

Рис. 18.Затыльник с ремнем

21. Затыльник(рис. 18) служит для смягчения силы отдачи при стрельбе из гранатомета при упоре приклада автомата в плечо стреляющего и для предотвращения деформации приклада автомата при стрельбе с упором в жесткий грунт.

На деревянный приклад автомата АКМ или АК74 затыльник с ремнем устанавливается таким образом, чтобы приклад автомата вошел в гнездо затыльника до упора, а ремень пристегивается к антабке приклада автомата.

На металлический приклад АКМС затыльник устанавливается наружными пазами и фиксируется ремнем, охватывающим плечевой упор приклада. На АКС74 затыльник устанавливается также, как и на АК74, и пристегивается ремнем к прикладу автомата.

22. Выстрел ВОГ-25по своему устройству унитарный (рис. 19). Он состоит из гранаты, в головную часть корпуса которой ввинчен взрыватель, а в дно — метательный заряд. На корпусе гранаты установлен обтекатель.

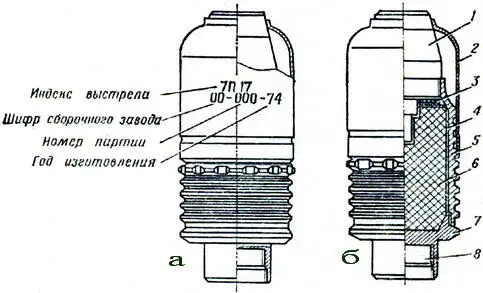

Рис. 19.40-мм выстрел ВОГ-25:

а — общий вид и маркировка; б — разрез; 1 — взрыватель; 2 — обтекатель; 3 — прокладки; 4 — картонная сетка; 5 — корпус гранаты; 6 — разрывной заряд ВВ; 7 — дно гранаты; 8 — пороховой метательный заряд

Граната (рис. 19, б ) состоит из корпуса, дна, разрывного заряда, сетки и прокладок.

Корпус гранаты имеет цилиндрическую форму, изготовлен из стали и предназначен для монтажа всех частей выстрела, придания гранате поступательного и вращательного движения в канале ствола и получения осколков при разрыве гранаты. С обеих сторон корпуса нарезана внутренняя резьба для установки взрывателя и дна. Возможны варианты конструкции, когда дно соединяется с корпусом путем прессовой посадки.

Дно служит для крепления метательного заряда и фиксации гранаты в канале ствола гранатомета после заряжания.

Разрывной заряд ВВ цилиндрической формы предназначен для разрыва корпуса на осколки и придания им определенной скорости разлета.

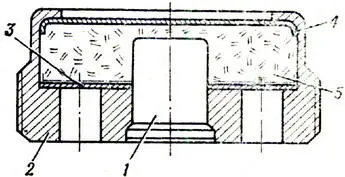

Рис. 20.Пороховой метательный заряд:

1 — капсюль-воспламенитель; 2 — гильза; 3 — кольцо; 4 — крышка; 5 — пороховой заряд

Разрывной заряд поджат в корпусе гранаты прокладками.

Сетка изготовлена из картона, она предназначена для получения организованного дробления корпуса на осколки.

Обтекатель установлен на корпусе гранаты и служит для уменьшения влияния сопротивления воздуха.

Пороховой метательный заряд (рис. 20) предназначен для сообщения гранате начальной скорости. Он состоит из гильзы, в которой размещены пороховой заряд и капсюль-воспламенитель. Пороховой заряд закрыт кольцом и крышкой, выполненными из алюминиевой фольги.

23. Взрыватель ВМГ-К(рис. 21) предназначен для подрыва разрывного заряда гранаты. Взрыватель головной, ударно-мгновенного и инерционного действия, полупредохранительного типа, с пиротехническим дальним взведением и самоликвидацией. Взрыватель безопасен в служебном обращении, при транспортировании, стрельбе и на полете до взведения, при падении с высоты до 3 м на любое основание в любом положении. Он состоит из ударного и воспламенительного механизмов, предохранительного механизма дальнего взведения, механизма самоликвидации.
