Руководство по 40-мм подствольному гранатомету ГП-25

2) Вставить ось корпуса и переводчик в свои отверстия:удерживая в левой руке корпус ударно-спускового механизма, правой рукой последовательно вставить в свои отверстия ось корпуса, а затем переводчик; вставляя переводчик, нажать пальцем левой руки на замыкатель.

3) Присоединить чеку:удерживая корпус ударно-спускового механизма в левой руке, правой рукой поставить на место чеку так, чтобы ее концы вошли в цилиндрические пазы переводчика и оси корпуса, а пружинящий язычок своим изогнутым концом вошел в крестовидное углубление на торце переводчика.

4) Присоединить ствол к корпусу ударно-спускового механизма:взять в левую руку ствол, а в правую — корпус ударно-спускового механизма с казенником и вставить казенник в ствол до упора так, чтобы сухарные выступы казенника вошли в соответствующие вырезы на торце ствола, после этого повернуть казенник относительно ствола до западания замыкателя в соответствующий паз на стволе.

5) Поставить переводчик в положение ПР:перевести рычаг переводчика в вертикальное положение.

11. Порядок полной разборки гранатомета.

Полная разборка гранатомета производится с использованием принадлежности автомата.

1) Произвести неполную разборку,руководствуясь ст. 9.

2) Отделить рычаг фиксатора:взять в левую руку ствол с кронштейном, а правой рукой выколоткой через отверстие с правой стороны кронштейна вытолкнуть ось рычага фиксатора (рис. 8), после чего отделить рычаг фиксатора.

3) Отделить фиксатор:удерживая ствол с казенником в левой руке, правой рукой отверткой повернуть фиксатор на 90° в любую сторону и извлечь его из отверстия в стволе.

4) Разобрать ударно-спусковой механизм:поставить корпус вертикально рукояткой вниз правой стороной к себе и правой рукой отверткой через нижнее окно в корпусе нажать на курок, а левой рукой выколоткой вытолкнуть ось курка (рис. 9) и, плавно отпуская отвертку, извлечь левой рукой курок с ударником из корпуса (в случае заклинивания курка нажать на спуск правой рукой, придерживая курок левой рукой), затем извлечь из корпуса гнеток с боевой пружиной и спуск с тягой, извлечь толкатель из спуска и пружину спуска из корпуса.

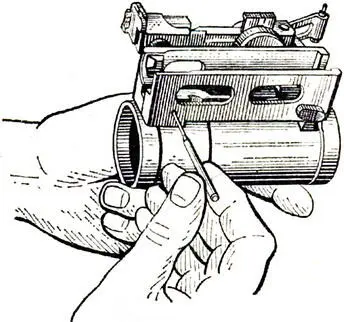

Рис. 8.Выталкивание оси рычага фиксатора

5) Разобрать прицел:положить ствол с прицелом на стол, нажав одним пальцем левой руки на стопор прицела до упора, правой рукой надавить пеналом для принадлежностей автомата на втулку отвеса, повернуть ее в любую сторону до выхода выступов на оси прицела из отверстия в ней (рис. 10) и отделить втулку отвеса, затем отделить отвес, втулку стопора, стопор с пружиной, пружину прицела и сам прицел.

Рис. 9.Выталкивание оси курка

Рис. 10.Отделение втулки отвеса при разборке прицела

12. Порядок сборки гранатомета после полной разборки.

1) Собрать ударно-спусковой механизм:вставить пружину спуска в корпус, вставить толкатель в спуск, а затем спуск с тягой в корпус, вставить гнеток с боевой пружиной в гнездо корпуса; вставить курок с ударником в корпус, для чего: поставить корпус вертикально рукояткой вниз верхней частью к себе, вложить курок в паз корпуса так, чтобы верхний выступ гнетка вошел в выемку на нижнем конце курка, и, упирая корпус в ствол, отверткой нажать на курок так, чтобы его отверстие для оси совпало с отверстиями корпуса, в эти отверстия вставить ось курка так, чтобы головка ее запала в соответствующий вырез корпуса (рис. 11).

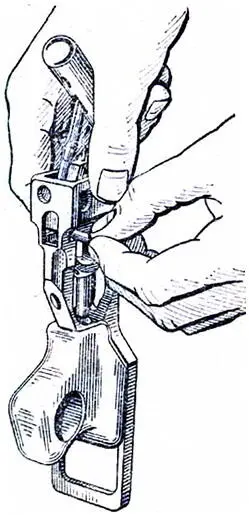

Рис. 11.Вставление оси курка

2) Присоединить казенник к корпусу ударно-спускового механизма,руководствуясь ст. 10.

3) Вставить в отверстие ствола фиксатори повернуть его отверткой на 90° так, чтобы прижим фиксатора своими лапками лежал на плечиках фиксатора.

4) Поставить на место рычаг фиксатора:вложить рычаг фиксатора в гнездо кронштейна, вставить выколотку в отверстие для оси рычага фиксатора с правой стороны и ее концом приподнять фиксирующий язычок, после чего вставить ось в отверстие с левой стороны (рис. 12) и дослать ее выколоткой до конца, до западания на нее фиксирующего язычка.
