Когда хвост переводчика прижат к дужке скобы, — выступ его удерживает ползун спускового механизма отодвинутым вперед; поэтому спусковой крючок, при каждом нажатии на него, срывается с выступа ползуна, ползун и спусковой рычаг поднимаются и курок, при отходе затвора, зацепляется боевым взводом за конец рычага. Таким образом, для каждого выстрела нужно отпустить и затем снова нажать на спусковой крючок, т. е. стрельба будет одиночными выстрелами.

Предохранитель служит для устранения возможности выстрела при случайном нажатии на спусковой крючок. Он имеет лопасть с вырезом . При поднятой (влево) лопасти спусковой крючок попадает в вырез ее и не может быть отклонен назад.

§ 25. Обойма служит для удержания на своих местах сцепных щек.

§ 26. Ствольная накладка служит для предохранения рук от ожога во время стрельбы. Она имеет дыры для лучшего движения воздуха вокруг ствола, что способствует его охлаждению. Ствольная накладка соединяется с цевьем ложи, ложевым кольцом сзади и ушками спереди.

Наконечник служит для держания передней части ствола и направления его движения, а также для укрепления на нем штыка; для последней цели он имеет выступ с пазами .

§ 27. Штык (черт. 20) состоит из остроконечного стального клинка и деревянной рукояти . Клинок имеет с одной стороны острое, режущее лезвие , а с другой стороны — обух . Вдоль клинка, для его облегчения, выбраны долы .

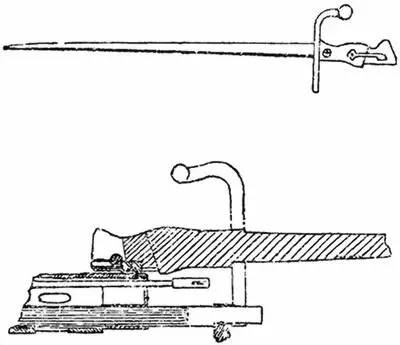

Черт. 20.

Рукоять состоит из двух щек, наложенных с обоих сторон на комлевый конец клинка. На верхнем конце рукоятки имеется поперечная планка, с круглой дырой для надевания на ствол и с крючком для ношения штыка на поясе. Нижняя часть рукоятки стальная; на ней имеется паз для надвигания штыка на штыковой упор и защелка — для прочного закрепления его на месте.

Для ношения отомкнутого штыка на поясе к нему положена стальная ножна со скобкою для ремня.

Примечание . Штык рассчитан на примыкание лишь в минуту надобности. Стрельба из автомата обыкновенно ведется без штыка, хотя возможна и со штыком.

§ 28. Ложа служит для удобного действия автоматом. Она имеет цевье, шейку и приклад .

В цевье помещается ствол с коробкой; для этого в нем имеется желоб и гнездо, а для помещения средней части коробки — окно и для прохода спускового крючка — дыра. Впереди окна, внизу, находится рукоятка, служащая для держания автомата левою рукой при непрерывной стрельбе (для противодействия подпрыгиванию дульной части). Передняя часть цевья металлическая, для лучшего охлаждения ствола и во избежание коробления этой части ложи. Она имеет дыры для свободного движения воздуха вокруг ствола и защелки — для удержания ложевого кольца и наконечника.

В шейке ложа делает изгиб книзу для удобства прикладки.

Приклад служит для упора автомата в плечо во время стрельбы. К обрезу приклада, для прочности, приклеплен железный затылок . С левой стороны привинчена антабка для ремня.

Магазинная коробка внутри имеет подаватель и подающую пружину, которая упирается в вставное дно (черт. 21).

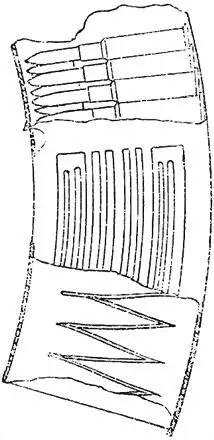

Черт. 21. Магазин

§ 29. Автомат Федорова устроен для стрельбы патронами японской винтовки. Этот патрон выбран потому, что не имеет сильно выдающейся шляпки, как патрон русский и потому более удобен для двухрядного магазина.

§ 30. Патрон состоит из следующих частей:

1) Заряд бездымного пороха (2,15 грамма).

2) Пуля (9 гр.) с тяжелым свинцовым сердечником и более прочной оболочкою из мельхиора или меди.

3) Капсюль ; он представляет латунный колпачок, наполненный ударным составом (с гремучей ртутью); ударный состав сверху закрыт оловянным листком (фольга).

4) Гильза латунная, цельная. Она имеет корпус для помещения заряда, дульце для пули и дно . Корпус переходит в дульце посредством ската .

Для капсюля в толще дна имеется гнездо. Ударный состав капсюля прилегает к особому выгибу дна, который называется наковальней ; при ударе бойком по капсюлю ударный состав на этой наковальне разбивается и воспламеняется.
