И. Сверчков - Автомат Федорова

Боевая пружина служит для сообщения курку и ударнику быстрого движения вперед. Она находится в канале коробки. Сзади упирается в навинтованную пробку (черт. 2 и 10).

§ 20. Автоматический спуск состоит из вилки с двумя концами или рожками и отражательного выступа , который помещается в пазу затвора. Пока затвор находится в заднем положении, автоматический спуск служит предохранительным взводом, так как удерживает своими рожками концы вилки гнетка, не дает ему двигаться вперед и, следовательно, держит боевую пружину во взведенном положении. Когда же затвор со стволом встанут на место, отражательный выступ выходит из затвора и опускается, а рожки автоматического спуска — поднимаются, освобождают гнеток и дают возможность боевой пружине послать вперед ударник для выстрела.

Под отражательным выступом находится спиральная пружина со стерженьком, побуждающая рожки автоматического спуска становиться против вилки гнетка (черт. 11 и 12).

Отражательный выступ служит для отражения вверх извлеченной выбрасывателем из патронника гильзы или патрона.

§ 21. Коробка служит для соединения всех частей механизма (черт. 13).

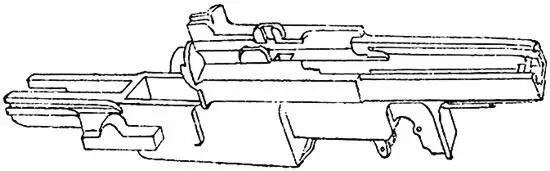

Черт 13. Коробка

В ее передней части помещается задний конец ствола. Она имеет пазы для ствольной задержки, ускорителя и направляющих ребер ствола и канал — для ствольной пружины. По сторонам есть выступы , заставляющие сцепные щеки наклоняться задними концами вниз и вверх.

В средней части, в окне, помещается магазин для патронов . Сверху имеются выступы : передняя стенка их служит для ограничения движения ствола назад, а задняя стенка — для ограничения движения затвора вперед. Движение затвора назад ограничивается концом паза для боевых выступов его. На случай заряжания автомата из обыкновенной ружейной обоймы, наверху имеются выступы с пазами для вставления обоймы.

В задней части помещается затвор, ударный и спусковой механизмы (черт. 2). Сверху для затвора и его боевых выступов имеется паз. Часть эта закрывается крышкой и щитком (черт. 14). Крышка вдвигается в пазы коробки; от обратного выдвижения удерживается чекой. Под крышкой укреплен стержень , на который одета затворная пружина (черт. 2 и 15).

Черт. 14.

§ 22. Спусковой механизм состоит из спускового рычага, ползуна, спускового крючка и пружины (черт. 16).

Спусковой рычаг , упираясь своим концом в боевой взвод курка, удерживает последний во взведенном положении.

Ползун служит для передачи нажима спускового крючка на рычаг.

Черт. 15.

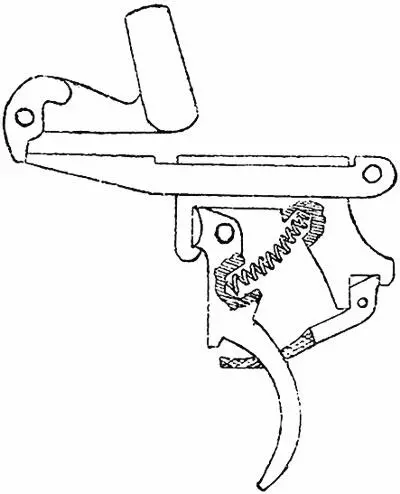

Черт. 16. Спусковой механизм

Он имеет спереди выступ с площадкой, на которую надавливает спусковой крючок. Сзади находится вырез, в котором помещается выступ переводчика.

Спусковой крючок со своею пружиною служит для передачи нажатия пальца на спусковой рычаг.

§ 23. Спусковая планка служит для соединения коробки с ложей. Она имеет скобу для помещения под ней спускового крючка (черт. 17).

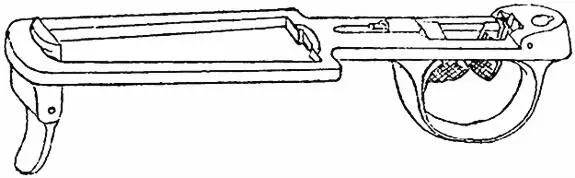

Черт. 17. Спусковая планка

Там же помещается переводчик и предохранитель ; спереди спусковая планка имеет защелку с хвостом для закрепления магазина.

Спусковая планка соединяется с коробкой выступом спереди и винтом сзади.

§ 24. Переводчик укреплен в пазу спусковой планки шпилькою , на которой и вращается как на оси. Он имеет выступ, помещающийся в гнезде ползуна спускового механизма (черт. 18 и 19).

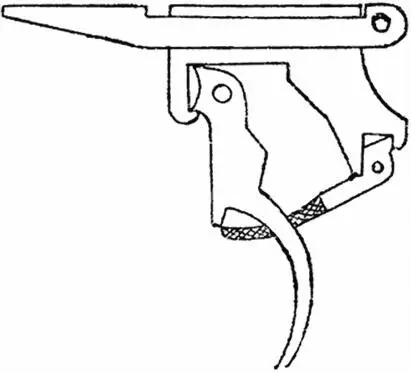

Черт. 18. Переводчик на одиночный огонь

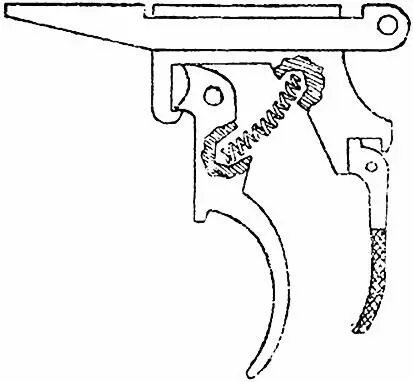

Черт. 19. Переводчик на непрерывный огонь

Когда хвост переводчика подан вперед и прижат к спусковой планке, выступ его повернут назад и удерживает в заднем положении ползун спускового механизма, благодаря чему спусковой крючок при нажатии не может соскальзывать с выступа ползуна: рычаг все время будет отклонен вниз, курок, по возвращении затвора в переднее положение, спусковым рычагом не задерживается, и потому стрельба будет непрерывная.
