И. Сверчков - Автомат Федорова

Снизу затвора находится паз для отражательного выступа автоматического спуска.

Внутри затвор имеет два канала: сверху — для затворной пружины , снизу — для ударника с его пружиной.

Стебель затвора имеет головку для удобного действия рукой (черт. 6).

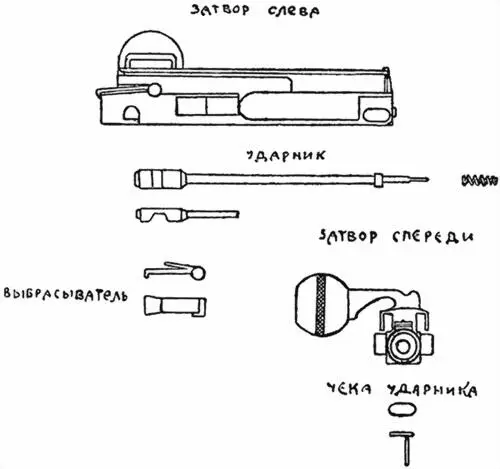

Черт. 6.

§ 15. Затворная пружина служит для возвращения затвора в переднее положение (видна на черт. 2).

§ 16. Сцепные щеки служат для соединения затвора со стволом в момент выстрела. Имеют с внутренней стороны по круглому выступу для захватывания затвора за его боевые выступы. Снизу имеют по два выступа: передние — для поворачивания сцепных щек задними концами книзу и задние — для поворачивания щек задними концами кверху (черт. 7).

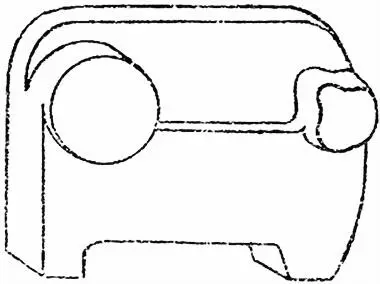

Черт. 7. Сцепная щека

§ 17. Ствольная задержка служит для удержания ствола в заднем положении до возвращения затвора. При отходе ствола назад она упирается передним концом в выступ на дне паза ствольной коробки (черт. 8 и 9).

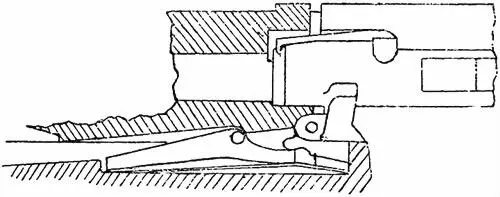

Черт. 8.

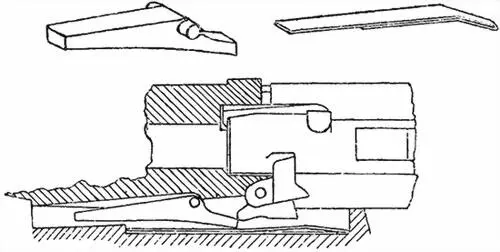

Черт. 9.

§ 18. Ускоритель служит для побуждения затвора к отделению от ствола при совместном их отходе назад; он же при возвращении затвора освобождает ствол от задержки (черт. 8 и 9).

Сверху ускоритель имеет плечи, упирающиеся в выступы затвора; передний конец — для действия на ствольную задержку; снизу — выступ для упора в заднюю стенку паза ствольной коробки, при отходе ствола назад. Задний конец его снизу закруглен, чтобы патроны, не утыкаясь, направлялись в патронник.

Ускоритель имеет качание на оси. При отходе ствола назад, его нижний выступ упирается в конец паза ствольной коробки, благодаря чему он уклоняется своей задней частью книзу, а плечи его отдают назад и с силой отталкивают затвор, упираясь в его плечи.

При возвращении затвора вперед выступы затвора ударяют в плечи ускорителя и уклоняют их вперед; передний конец ускорителя опускается, надавливает на задний конец ствольной задержки, а вследствие этого передний конец ствольной задержки понимается выше уступа в пазу и освобождает ствол.

§ 19. Ударный механизм служит для производства выстрела; он состоит из ударника, курка, гнетка и боевой пружины (черт. 2).

Ударник (см. черт. 6) служит для разбивания капсюля; он помещается в нижнем канале затвора, в заднем положении удерживается спиральной пружиной , помещающейся в передней части того же канала. От выпадения ударник удерживается чекой . Передняя часть ударника, разбивающая капсюль, называется бойком .

Курок (черт. 10) служит для досылания ударника вперед. Курок вращается на оси; он имеет два колена , верхнее имеет молоток для удара по ударнику и плечи — для упора в них конца гнетка. В головке курка есть вырез : если спустить курок при не вполне досланном затворе и не запертом стволе, то вырез придется против ударника, почему и выстрела при таком положении частей быть не может.

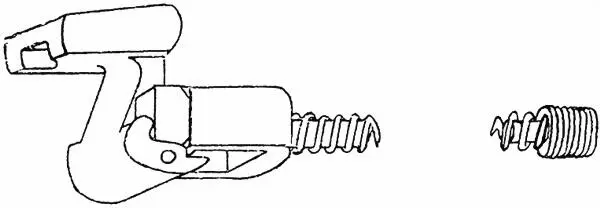

Черт. 10. Взаимное положение частей куркового механизма

Нижнее колено курка служит боевым взводом (черт. 10).

Гнеток служит для передачи давления боевой пружины на курок. Имеет форму вилки с хвостом. На хвост одета боевая пружина (черт. 10).

Утолщенные концы вилки находятся в пазу коробки, направляющем движение гнетка. Спереди концы выступов вилки нижними краями упираются в плечи курка; верхние края тех же выступов упираются в концы вилки автоматического спуска, пока затвор не продвинется до своего крайнего переднего положения; тогда концы вилки автоматического спуска поднимаются и вилка гнетка проходит под ними (черт. 11 и 12).

Черт. 11. Ускоритель

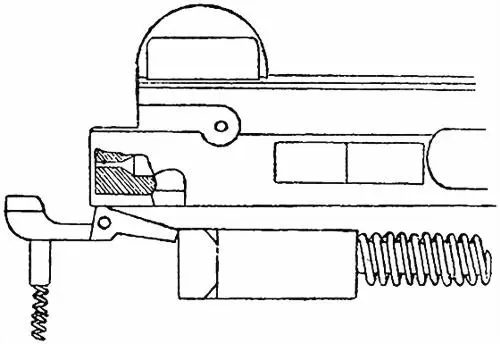

Черт. 12. Действие автоматического спуска
