Запирание ствола

§ 9. Сзади к обрезу ствола прилегает затвор. Затвор удерживается у обреза ствола во время выстрела двумя сцепными щеками .

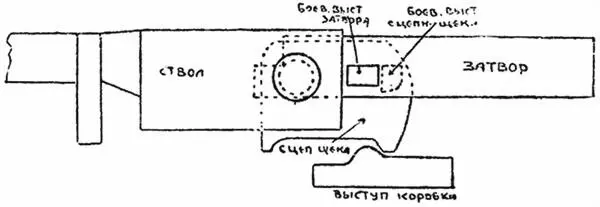

Черт. 3. Ствол запер затвором

Каждая щека имеет с внутренней стороны по два выступа: передний — круглый входит в гнездо ствола, задний — четырехугольный становится сзади боевого выступа затвора. Таким образом, сцепные щеки своими четырехугольными выступами, захватывая за выступы затвора, удерживают его у обреза ствола.

§ 10. Отход затвора (черт. 4). Давление пороховых газов в момент выстрела стремится отбросить затвор назад. Но так как затвор сцепными щеками связан со стволом, то он один отойти не может, а тянет за собой и ствол, сжимая ствольную и затворную пружины. Движение ствола, запертого затвором, продолжается до тех пор, пока нижние выступы сцепных щек не упрутся в выступы коробки, в пазах которой ходит ствол и затвор.

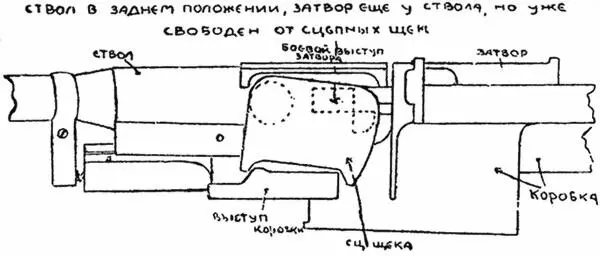

Черт 4.

При этом сцепные щеки опускаются своими задними концами книзу, четырехугольные выступы их освобождают затвор, выходя из-за боевых выступов его. К этому моменту пуля успевает вылететь из ствола, и освобождение затвора безопасно, т. к. в стволе газов нет. После этого ствол, удерживаемый особой задержкой, остается на месте, а затвор, по инерции, продолжает свое движение назад, извлекает гильзу из патронника, удерживая ее за шляпку особым зацепом сверху. Доходя до отражательного выступа, патрон ударяется нижней частью шляпки в выступ, отчего и летит кверху.

Возвращение частей

§ 11. Затвор возвращается на свое место особой затворной пружиной, при этом он досылает в патронник новый патрон, поданный из магазина снизу к патроннику. Затвор при возвращении освобождает ствол от задержки. Ствол, освобожденный от задержки, силой ствольной пружины возвращается на место. При движении ствола вперед задние нижние выступы сцепных щек поднимаются кверху; четырехугольные выступы их заходят за боевые выступы затвора. Если теперь спустить курок, то произойдет выстрел и движение частей повторится.

§ 12. Ствол имеет внутри канал с 4-мя нарезами. Калибр канала 6,5 мм. В задней части ствола находится патронник, по величине и форме соответствующий патрону.

Сзади патронника имеется канал и пазы для затвора. Снаружи ствол имеет продольные ребра, способствующие его охлаждению. На передний конец его насажено основание мушки; мушка вставляется в паз своего основания. Ближе к задней части находится муфта , служащая основанием прицела . На нее насажена прицельная колодка . В проушинах колодки укреплена прицельная рамка с делениями прицела. Под рамкой находится пружина , удерживающая рамку в опущенном положении. По прицельной рамке ходит хомутик, который удерживается на месте защелкою (черт. 5).

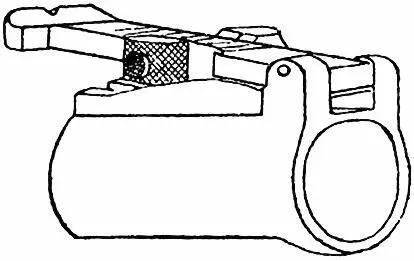

Черт. 5. Собранный прицел

Сзади прицела на ствол надета муфта с гнездом для ствольной пружины.

Снизу заднего конца ствола имеется паз для ствольной задержки и ускорителя и ребра для направления движения ствола. С боков имеются гнезда для сцепных щек .

Ствол оканчивается выступами , которые, упираясь при отходе ствола в выступы коробки, ограничивают его движение назад.

Движение ствола вперед ограничивается упором в те же выступы передних граней боковых загибов затвора.

§ 13. Ствольная пружина служит для возвращения ствола в переднее положение после выстрела (черт. 2).

§ 14. Затвор служит для запирания ствола во время выстрела. Он же извлекает гильзу из патронника после выстрела, взводит курок на боевой взвод, освобождает ствол от его задержки и производит выстрел.

Затвор справа и слева имеет боевые выступы , за которые держатся сцепные щеки; спереди — чашечку , в которой помещается шляпка патрона; снизу — выступы для упора в плечи ускорителя.

Для извлечения гильзы (патрона), на переднем конце затвора, сверху в особом гнезде помещается выбрасыватель . Пружина выбрасывателя помещается в пазу, благодаря чему выбрасыватель не может вывалиться из своего гнезда.
