Деления на шкале боковых поправок нанесены от 0 до 10 в обе стороны; со знаком + (плюс) для внесения поправок вправо, а со знаком — (минус) для поправок влево. На шкале занумерованы только 5-е и 10-е деления. Цена каждого деления соответствует одной тысячной дистанции.

Рис. 101.Разрез окуляра прицела:

1 — склеенный коллектив; 2 — глазная линза; 3 — оправа окуляра; 4 — кольцо окуляра; 5 — гайка окуляра; 6 — стопорный винт

Окуляр прицела(рис. 101). Окуляр прицела служит для рассматривания в увеличенном виде перевернутого оборачивающей системой изображения.

Он состоит из следующих частей: склеенного коллектива; глазной линзы; оправы окуляра; кольца окуляра; гайки окуляра; стопорного винта .

Окуляр собран в оправе; линзы укреплены гайкой, которая застопоривается винтом.

Устройство кронштейна

Кронштейн (рис. 102) служит для крепления оптического прицела на винтовке. Он состоит из основания, при помощи которого крепится на винтовке, и обоймы, служащей для крепления прицела.

На основании кронштейнаимеются: продольные выступы для соединения с винтовкой; поперечное отверстие для чеки, укрепляющей кронштейн на винтовке; окно, позволяющее вести стрельбу с открытым прицелом на дистанции до 600 м; боковой паз для флажка запора втулки ствольной коробки; буфер , состоящий из пружины, наперстка и стопора, служащий для стабильного положения кронштейна на винтовке.

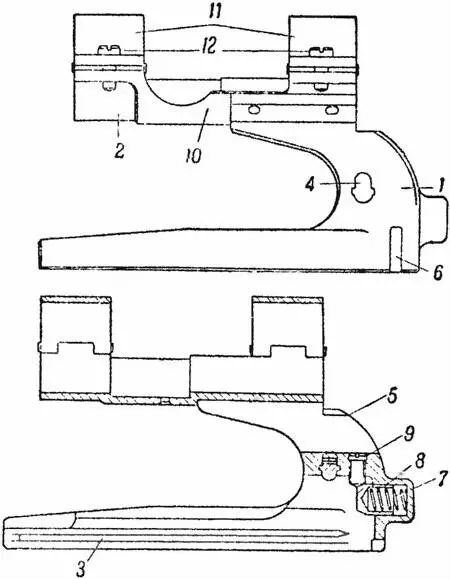

Рис. 102.Общий вид кронштейна:

1 — основание кронштейна; 2 — обойма; 3 — продольные выступы; 4 — поперечное отверстие; 5 — окно; 6 — боковой паз; 7 — пружина буфера; 8 — наперсток буфера; 9 — стопор буфера; 10 — нижняя половина обоймы; 11 — наметки; 12 — винты наметок

Обойма кронштейнаимеет: нижнюю половину для укладки прицела; наметки , соединенные шарнирно с нижней половиной обоймы; на нижней половине и наметках сделаны ушки с отверстиями, которые в ушках нижней половины нарезаны для завинчивания винтов, закрепляющих прицел на кронштейне.

На левой стороне основания кронштейна выбит номер, соответствующий номеру винтовки.

Для отделения кронштейна от винтовки достаточно вытолкнуть разрезную чеку и сдвинуть кронштейн назад. Для отделения прицела от кронштейна необходимо отвернуть винты наметок, повернуть наметки влево и, приподнимая прицел вверх, отделить его от кронштейна.

Приведение снайперской винтовки к нормальному бою

Снайперская винтовка перед выдачей на руки снайперу проверяется и приводится пристрельщиком к нормальному бою с открытым и оптическим прицелами со специального пристрелочного станка.

Проверка боя винтовки с открытым прицелом производится по правилам, изложенным в главе VII настоящего руководства, со следующими изменениями и дополнениями:

а) оптический прицел установлен на винтовку;

б) бой винтовки признается нормальным, если пробоины всех четырех пуль вмещаются в круг диаметром 10 см, наложенный центром на контрольную точку, расположенную на 17 см выше точки прицеливания;

в) горизонтальность гривки прицельной планки, наведенной и укрепленной на станке винтовки, проверяется по уровню (выверка на-глаз допускается как исключение).

По окончании проверки боя винтовки с открытым прицелом производится выверка оптического прицела также со станка. Для этого:

а) верхний маховичок поставить на деление 3 против указателя на лимбе, а боковой — на 0 и навести винтовку в точку прицеливания по открытому прицелу;

б) проверить направление линии прицеливания оптического прицела; если она проходит выше точки прицеливания на 2 см, то оптический прицел выверен правильно;

в) в случае отклонения линии прицеливания (более 0,5 см) оптического прицела от контрольной точки (лежащей выше точки прицеливания на 2 см) вращением барабанчиков, не смещая винтовки, направить линию прицеливания в точку прицеливания;

г) после этого освободить винты барабанчиков на один-два оборота, повернуть шкалы так, чтобы против указателя на верхнем барабанчике пришлось деление с цифрой 3, а на боковом — 0;

д) проверить, не сместились ли нити при вращении шкал, и осторожно закрепить винты барабанчиков;
