Эти три части взаимозаменяемы.

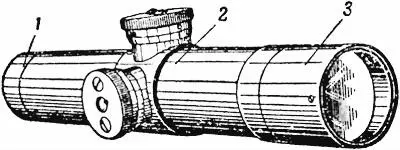

Рис. 95.Оптический прицел обр. 1940 г.:

1 — объектив; 2 — корпус прицела; 3 — окуляр

На корпусе прицела выгравированы марка завода, год выпуска и номер прицела.

Оптическая схема прицела

Оптическая схема прицела (рис. 96) состоит из двухлинзового объектива, диафрагмы, оправы с перекрестьем, оборачивающей системы, содержащей в себе четыре линзы, и трехлинзового окуляра.

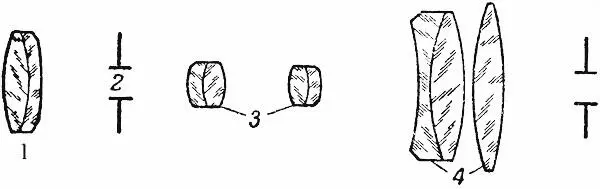

Рис. 96.Оптическая схема прицела:

1 — двухлинзовый объектив; 2 — диафрагма с перекрестьем; 3 — оборачивающая система; 4 — трехлинзовый окуляр

Основные данные прицела

1. Увеличение 3,5×

2. Поле зрения 4°30′

3. Диаметр выходного зрачка 6 мм

4. Светосила 36

5. Удаление выходного зрачка 72 мм

6. Длина 169 мм

7. Вес 270 г

8. Разрешающая сила 17″

Объектив(рис. 97). Назначение объектива — получить действительное, обратное и уменьшенное изображение предмета, которое в дальнейшем рассматривается через другие оптические детали.

Объектив состоит из двух линз, склеенных между собой. Эти линзы закреплены в оправе.

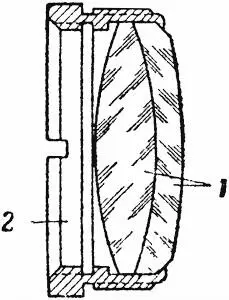

Рис 97.Разрез объектива:

1 — линзы; 2 — оправа

Корпус прицела(рис. 98) представляет собой трубку, внутри которой расположена оправа с вмонтированными в ней линзами оборачивающей системы, и механизмы для установки углов прицеливания и боковых поправок.

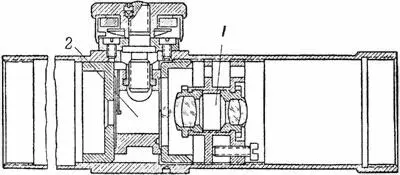

Рис. 98.Разрез корпуса прицела:

1 — оборачивающая система; 2 — механизм установки углов прицеливания и боковых поправок

Оборачивающая система(рис. 99) состоит из четырех линз, склеенных по две. Каждая пара линз оборачивающей системы закатана в оправку и ввертывается в общую оправу оборачивающей системы.

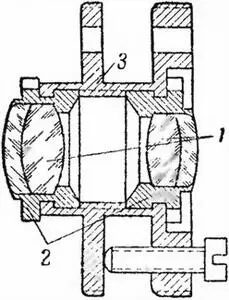

Рис. 99.Разрез оборачивающей системы:

1 — линзы оборачивающей системы; 2 — оправки линз оборачивающей системы; 3 — оправа оборачивающей системы

Общая оправа оборачивающей системы имеет на наружной поверхности резьбу, которой она ввертывается в корпус прицела. Оборачивающая система перевертывает изображение, даваемое объективом, и одновременно увеличивает это изображение в 1,52×.

Механизм установки углов прицеливания и боковых поправок

Механизм(рис. 100) состоит из: оправы перекрестья; двух шайб маховичков; двух пружинных шайб; шкалы боковых поправок; шкалы дистанций; двух накладок; маховичка для установки углов прицеливания; маховичка для установки боковых поправок и шайбы.

Перекрестье состоит из трех нитей: двух горизонтальных и одной вертикальной.

Вертикальная нить называется прицельным пеньком и служит для прицеливания, при котором производится совмещение вершины прицельного пенька с точкой прицеливания.

Горизонтальные нити называются выравнивающими и предназначаются для того, чтобы избежать сваливания винтовки при прицеливании и стрельбе.

Вершина пенька находится на одном уровне с верхним срезом боковых выравнивающих нитей.

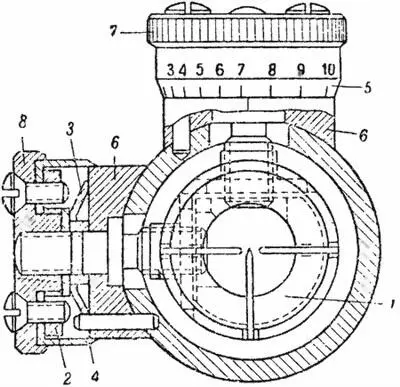

Рис. 100.Механизм установки углов прицеливания и боковых поправок:

1 — перекрестье в оправе; 2 — шайба маховичка; 3 — пружинная шайба; 4 — шкала боковых поправок; 5 — шкала дистанции; 6 — накладка; 7 — маховичок для установки угла прицеливания; 8 — маховичок для установки боковых поправок

Перекрестье расположено на том же расстоянии от объектива, что и изображение цели, благодаря чему глаз стрелка видит цель и перекрестье одновременно и одинаково резко.

На дистанционной шкале нанесены деления от 1 до 13, причем цифра 2 из-за недостатка места не нанесена. Цена каждого деления 100 м дистанции; следовательно, оптический прицел позволяет вести прицельную стрельбу на дистанции до 1 300 м.
