в) Магазинимеет несколько большую длину и иное крепление крышки.

Крышка магазинакрепится с коробкой при помощи пружин, укрепленных на крышке, на которых сделаны выступы, заскакивающие в боковые отверстия коробки магазина при установке крышки.

г) Ложа(рис. 88) составная, состоящая из приклада и цевья. Цевье на переднем конце имеет металлический наконечник, на правой стороне — дорожку для шомпола, а на заднем конце — выступ для соединения с прикладом.

В жолобе приклада имеется шомпольное гнездо, которое совместно с шомпольным упором удерживает шомпол в жолобе ложи; на переднем конце приклада сделан прямоугольный вырез для соединения с цевьем.

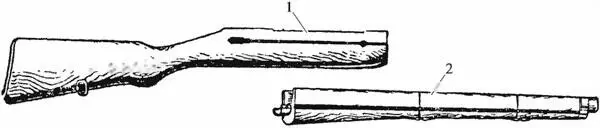

Рис. 88.Ложа:

1 — приклад; 2 —цевье

Рис. 89.Шомпол:

1 — рукоятка; 2 — шомпольный упор

д) Шомпол(рис. 89) крепится на правой стороне в жолобе ложи. Он имеет рукоятку в виде трубки, в которой помещается шомпольный упор с пружиной. Рукоятка вращается на конце стержня шомпола для удобства пользования шомполом при чистке винтовки.

е) Ствольная накладка и кожухотличаются в основном от ствольной накладки и кожуха винтовки обр. 1940 г. размерами (ствольная накладка длиннее, а кожух короче).

ж) Крепление ствола с ложей, ствольной накладкой и кожухомосуществляется при помощи двух ложевых колец и болта нагеля. Ложевые кольца удерживаются защелками, расположенными в нижней части цевья, а болт нагеля вставляется в трубку с правой стороны и удерживается стрежнем шомпола. Ложевые кольца разрезные пружинные.

з) Верхняя антабкарасположена на заднем конце надульника; соответственно этому очертание задней части надульника отличается от очертания надульника винтовки обр. 1940 г. Нет защелки в нижнем выступе надульника, поскольку шомпол крепится в жолобе ложи.

и) Штыкболее длинный и нет бортика защелки штыка. Поэтому при отбивании штыкового удара нужно стараться избегать нанесения ударов по защелке. В противном случае возможно соскакивание штыка с винтовки.

3. Порядок разборки винтовки обр. 1938 г. такой же, как и винтовки обр. 1940 г., за исключением отделения шомпола, ложи и крышки магазина.

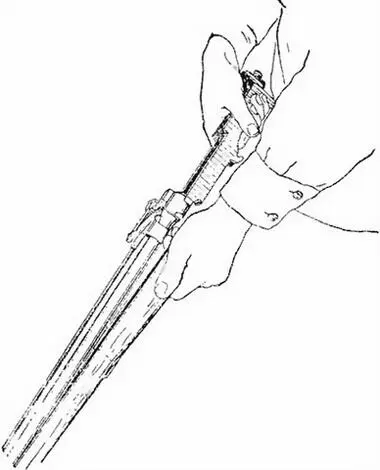

Рис. 90.Отделение шомпола

а) Отделить шомпол(рис. 90): нажать выколоткой на шомпольный упор и сместить его доотказа назад; приподнять рукоятку шомпола вверх до вывода из гнезда и вытянуть шомпол из-под ложевых колец на себя.

б) Снять ложевые кольца:при помощи выколотки утопить зуб защелки в вырез цевья и сместить ложевые кольца вверх — сначала верхнее, затем нижнее.

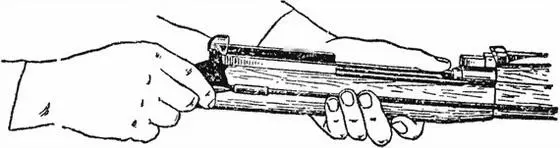

Рис. 91.Отделение приклада

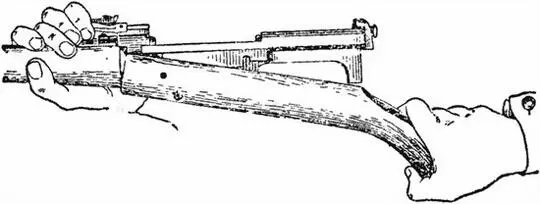

Рис. 92.Отделение цевья

в) Отделить кожух:положить винтовку на какой-либо предмет прицелом вверх, правой рукой приподнять задний конец кожуха и сместить его на себя.

г) Снять ствольную накладку:приподнимая передний конец накладки вверх, подать ее вперед до выхода заднего конца из-под колодки прицела.

д) Отделить приклад и цевье:положить винтовку на какой-либо предмет прицелом вверх; при помощи выколотки вытолкнуть болт нагеля из трубки справа налево; приподнять задний конец винтовки вверх (рис. 91) и отделить приклад; опуская задний конец цевья вниз (рис. 92) и, снимая его на себя, отделить цевье от ствола.

Сборка винтовки производится в обратной последовательности.

ОСОБЕННОСТИ УСТРОЙСТВА 7,62-мм АВТОМАТИЧЕСКОЙ ВИНТОВКИ обр. 1940 г.

1.7,62-мм автоматическая винтовка обр. 1940 г. отличается от 7,62-мм самозарядной винтовки обр. 1940 г. тем, что позволяет вести одиночный и автоматический огонь. Переход от одного вида огня к другому осуществляется при помощи переводчика.

2. Автоматическая винтовка предназначается для выполнения тех же огневых задач, которые возлагаются на самозарядную винтовку, так как нормальным видом огня из автоматической винтовки является одиночный огонь.
