164. При стрельбе в горах, по замаскированным и укрытым целям, в условиях ограниченной видимости, действия ОВ и на ходу руководствоваться указаниями ст. ст. 190―200 НСД-38 «Винтовка обр. 1891/30 г.».

165. Запас патронов стрелок носит в поясных сумках и в ранце.

В течение боя стрелок должен учитывать расход имеющихся у него патронов и по израсходовании половины комплекта докладывать об этом командиру отделения.

166. Каждый стрелок обязан, не рассчитывая на своевременную доставку патронов из тыла, сам заботиться о пополнении своего запаса, подбирая брошенные на поле боя патроны и отбирая их у раненых и убитых.

167. В качестве неприкосновенного запаса у каждого стрелка должно оставаться по одному магазину патронов, которые расходуются только с разрешения командира.

Таблица превышений траектории над линией прицеливания при стрельбе пулей обр. 1908 г.

* Прицел в делениях.

Таблица углов прицеливания, деривации и времени полета пули обр. 1908 г.

ОСОБЕННОСТИ УСТРОЙСТВА 7,62-мм САМОЗАРЯДНОЙ ВИНТОВКИ обр. 1938 г.

Рис. 86.Общий вид самозарядной винтовки обр. 1938 г.

1. Самозарядная винтовка обр. 1938 г. (рис. 86) по принципу устройства и баллистическим качествам аналогична винтовке обр. 1940 г.

Основные отличительные особенности винтовки обр. 1938 г. сводятся к следующему:

а) вес винтовки со штыком и магазином 4,9 кг (на 0,6 кг больше веса винтовки обр. 1940 г.; более тяжелые штык, ложа и ряд других мелких деталей);

б) длина винтовки со штыком 1 560 мм (больше общей длины винтовки обр. 1940 г. на 85 мм — более длинный штык).

2. По устройству механизмов и деталей винтовка обр. 1938 г. отличается от винтовки обр. 1940 г. следующим:

а) Ударно-спусковой механизм(рис. 87) имеет иное устройство курка и защелки магазина.

Защелка магазинапредставляет одно целое с своей нижней частью (нет отжимного хвоста); поэтому необходимо обращать больше внимания на устранение случайных нажатий на хвост защелки во избежание выпадения магазина из окна ствольной коробки.

Курокотличается от курка винтовки обр. 1940 г. только очертанием головки.

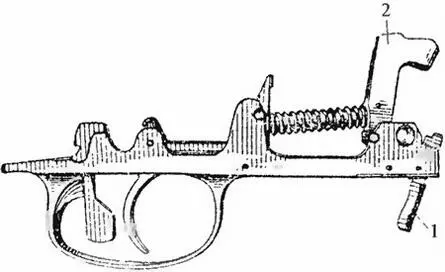

Рис. 87.Ударно-спусковой механизм:

1 — защелка магазина; 2 — курок

б) Стебель затворане имеет выреза на заднем конце и продольных боковых выемов, сделанных на стебле затвора винтовки обр. 1940 г. для облегчения.
