Министерство вооруженных сил СССР - Наставление по стрелковому делу. Ручной пулемет ДП

На магазинах, вмещающих 47 патронов, на верхнем диске имеется надпись «47 патронов».

Заводная пружина, вращая верхний диск, подает патроны к окну приёмника. Одним своим концом она соединена с неподвижной втулкой нижнего диска, а другим, имеющим петлю, — со стойкой верхнего диска.

Приёмникслужит для помещения очередного патрона внутри он имеет полозкии скосыдля направления патрона в патронник, вырезы для прохода досылателя затвора и глубокий вырез(в задней части) для входа отражателя; в передней части — выступсо срезомдля скольжения пули при подаче патрона в патронник. Приёмник сзади оканчивается выступом, за который заскакивает магазинная защёлка во время присоединения магазина к пулемёту.

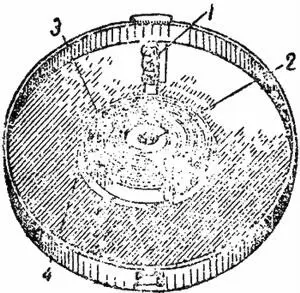

Рис. 24.Нижний диск магазина:

1 — лоток; 2 — втулка; 3 — заводная пружина; 4 — обруч

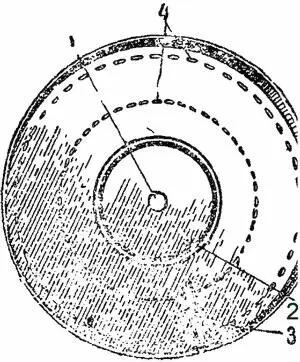

Рис. 25.Верхний диск магазина:

1 — отверстие для втулки; 2 — стойка; 3 — задержка заводной пружины; 4 — зубья для помещения патронов

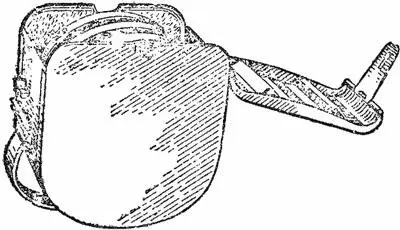

Рис. 26.Железная коробка для магазинов

Магазины хранятся и переносятся в железных коробках(рис. 26) или в брезентовых сумках, по три магазина в каждой.

19. На каждый ручной пулемёт положено иметь следующую принадлежность (рис. 27):

а) составной шомполдля чистки канала ствола;

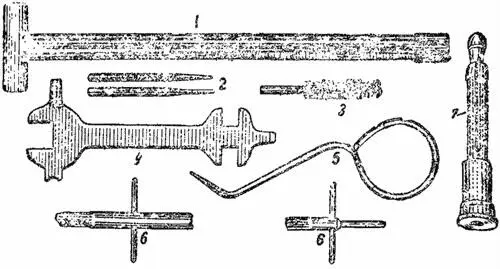

Рис. 27.Принадлежность:

1 — шомпол; 2 — выколотки; 3 — щетинный ёршик; 4 — ключ-отвёртка; 5 — коленчатый стержень; 6 — прибор для прочистки газовых путей; 7 — извлекатель

б) ключ-отвёрткудля разборки и сборки пулемета; ключ имеет вырезыдля ствола, гайки регулятора и пламегасителя, гнездодля ввинчивания и вывинчивания мушки, лезвиедля винтов и лезвие с выступамидля гайки замыкателя ствола;

в) коленчатый стерженьс щетинным ёршиком для протирания и чистки патронника через верхней окно ствольной коробки без разборки пулемёта

г) прибор для прочистки газовых путей;

д) две выколоткидля выталкивания осей шпилек;

е) извлекательдля извлечения из патронника оторвавшихся дулец гильз.

Вся принадлежность укладывается в железную коробку(рис. 28) или брезентовую сумку.

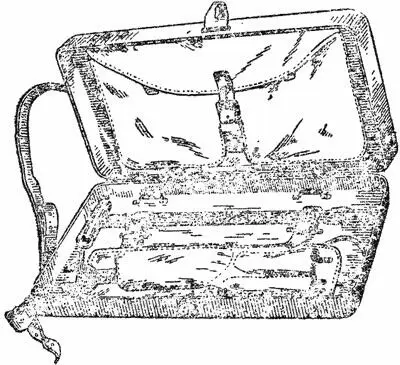

Рис. 28.Железная коробка для укладки принадлежности

20. Боевой патрон(рис. 29) состоит из гильзы, капсюля, порохового заряда и пули.

Гильзаслужит для соединения всех частей патрона. Она имеет: корпус, внутри которого помещается пороховой заряд, дульце, в которое вставлена и обжата пуля, и шляпку с закраиной для захвата зацепом выбрасывателя.

Дно корпуса гильзы имеет: а) гнездодля капсюля; б) наковальню, на которой капсюль пробивается бойком ударника; в) два затравочных отверстия, через которые к пороху проходит пламя от капсюля.

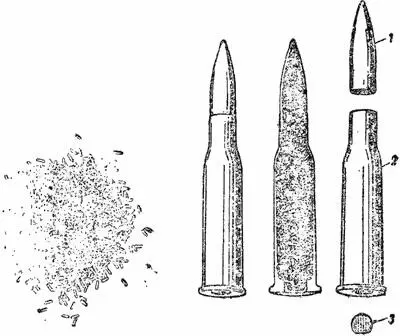

Рис. 29.Боевой патрон:

1 — пуля; 2 — гильза; 3 — капсюль; слева — заряд пороха

Капсюльсостоит из латунного колпачка, в который впрессован ударный состав, покрытый фольговым кружком.

Зарядбездымного пороха наполняет корпус гильзы.

21. Пуля(обр. 1908 и 1930 гг.) состоит сердечника(сплав свинца с сурьмой), впрессованного в оболочку. Пуля закреплена в гильзе круговым обжимом дульца. Головная часть пули обр. 1930 г. окрашена в жёлтый цвет.

22. Бронебойная пулясостоит из оболочкии свинцовой рубашки, внутри которой запрессован стальной сердечник. Головная часть пули окрашена в чёрный цвет.
