Министерство вооруженных сил СССР - Наставление по стрелковому делу. Ручной пулемет ДП

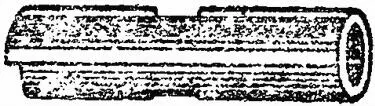

Рис. 17.Газовый поршень

На стержень надеты возвратно-боевая пружина(рис. 18) и соединительная муфта(рис. 19).

Рис. 18.Возвратно-боевая пружина

Возвратно-боевая пружинаслужит для подачи подвижных частей пулемёта в крайней переднее положение.

Соединительная муфтаявляется упором для заднего конца возвратно-боевой пружины; она имеет хвости выступыдля соединения со ствольной коробкой.

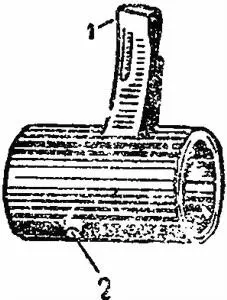

Рис. 19.Соединительная муфта:

1 — хвост; 2 — выступ для соединения со ствольной коробкой

15. Спусковая рама(рис. 20) служит для помещения спускового механизма; к ней прикреплён приклад. На стойке спусковой рамы имеются вертикальной пазыи выступыдля соединения со ствольной коробкой и отверстиедля соединительного винта

На переднем конце спусковой рамы имеются закруглённые выступыдля соединения с крючками ствольной коробки, снизу — спусковая скоба.

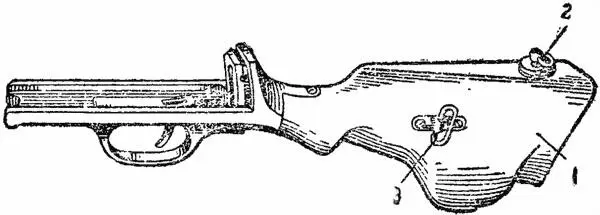

Рис. 20.Спусковая рама с прикладом

1 — приклад; 2 — масленка; 3 — антапка

Спусковой механизм(рис. 21) служит для удержания рамы с затвором на боевом взводе спуска их с него. Он состоит из спускового рычага с пружиной, спускового крючкаи предохранителя с пружиной.

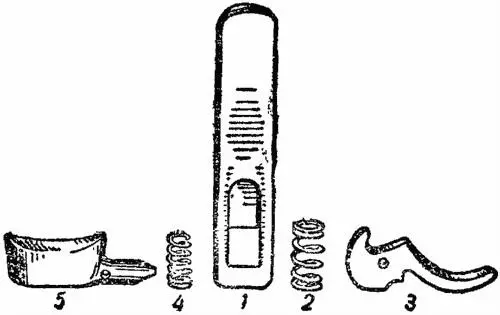

Рис. 21.Спусковой механизм:

1 — спусковой рычаг; 2 — пружина спускового рычага; 3 — спусковой крючок; 4 — пружина предохранителя; 5 — предохранитель

Приклад, служащий для удобства стрельбы, прикреплён к спусковой раме шурупами; он имеет слева антапку, внутри — маслёнку с пробкой и с кисточкой, снизу — отверстие для подъёмника.

16. Сошка(рис. 22) служит упором при стрельбе. Она состоит из хомутаи двух ног, укреплённых в движке. Верхняя часть хомута откидная; она соединяется с нижней его частью при помощи винта с барашком. На ногах сошки — башмаки(ограничители). Концы ног называются сошниками. В сложенном виде ноги скрепляются пружинной застёжкой, надетой на левую ногу сошки.

17. Для хранения и переноски пулемёта положен брезентовый чехол.

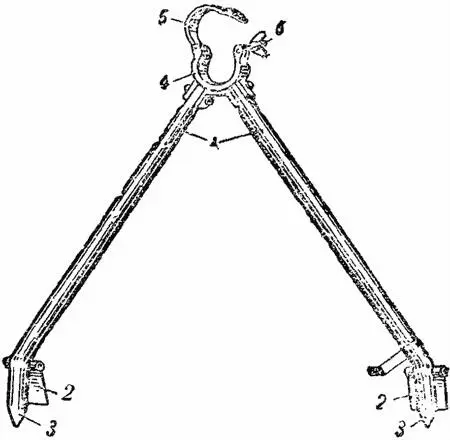

Рис. 22.Сошка:

1 — ноги; 2 — башмаки; 3 — сошники; 4 — хомут; 5 — откидная часть хомута; 6 — винт с барашком

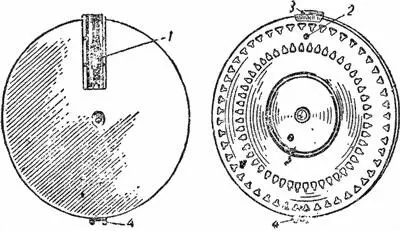

Рис. 23.Магазин:

1 — приемник; 2 — винт задержки заводной пружины; 3 — загнутая пластинка; 4 — риска

18. Магазин(рис. 23) служит для помещения 47 патронов (магазины прежних годов изготовления рассчитаны на 49 патронов). Магазин состоит из нижнегои верхнего дисков.

Нижний диск(рис. 24) снаружи имеет приёмникдля помещения очередного патрона, на ободе — вилкудля присоединения магазина к пулемёту и загнутую пластинкудля предупреждения перекачивания верхнего диска. Внутри диск имеет: а) втулкудля соединения с верхним диском; на втулке — зарездля конца заводной пружины, внутри втулки — каналдвух диаметров: больший — для входа втулки верхнего диска и меньший, нарезной — для соединительного винта дисков; б) обручдля помещения заводной пружины; в) лотокдля направления патронов из магазина в приёмник.

Верхний диск(рис. 25) внутри имеет: а) два ряда зубьевдля помещения патронов; б) накладкудля закрывания отверстий диска; в) втулкус отверстием для соединения с наружным диском; г) стойкудля соединения с заводной группой; д) задержку заводной пружины(в виде гильзы), прикреплённую к диску винтом; задержка ограничивает раскручивание заводной пружины при израсходовании патронов.
