1 — верхняя труба; 2 — продольные прорези; 3 — нижняя труба; 4 — антапка; 5 — вырез для газовой каморы; 6 — предохранитель мушки

На переднем конце кожуха сверху имеется основание мушкис пазами и риской; на него надет предохранитель мушкис двумя защитными щеками, который передвигается по пазам основания мушки при помощи винта; на переднем обрезе предохранителя мушки нанесена шкала с делениямив миллиметрах, по 5 делений (миллиметров) вправо и влево от нуля. Каждое деление разделено на равные части (полмиллиметра). Шкала эта служит для передвижения предохранителя мушки при проверке боя пулемёта (в пулемётах изготовления военного времени шкалы на предохранителе мушки нет). В предохранитель ввинчена мушка(рис. 6).

На задней части кожуха сверху — упордля магазина; сбоку — антапкадля ремня; спереди снизу — вырездля помещения газовой каморы. На правой стенке выреза имеется выступдля предохранения от поворота не вполне досланного ствола в ствольную коробку (на кожухах пулемётов прежних годов изготовления выступов нет). На верхней трубе кожуха сделаны продольные прорезидля доступа воздуха. Кожух соединён со ствольной коробкой.

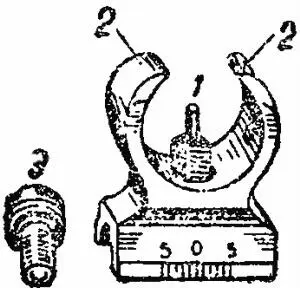

Рис. 6.Предохранитель мушки и мушка:

1 — мушка; 2 — щеки предохранителя мушки; 3 — винт предохранителя мушки

9. Ствольная коробка(рис. 7) служит для помещения затворной рамы с затвором. Она имеет: внутри — продольные пазыдля движения затворной рамы и затвора; в передней части — гнездо с секторными вырезамидля соединения со стволом; в средней части — боевые уступыдля боевых упоров затвора; в задней части — вертикальные пазыдля соединения со спусковой рамой.

Снизу и сверху ствольной коробки — окна: верхнее — для приёмника магазина, нижнее — для выбрасывания гильз; верхнее окно закрывается щитиком. По бокам в передней и задней части ствольной коробки — отверстия: передние — для замыкателя ствола (рис. 8), задние — для соединительного винта приклада (рис. 9). Снизу в передней части ствольная коробка имеет два приливас выемками для соединительной муфты; снизу в средней части — крючкидля закругленных выступив спусковой рамы. Снаружи сверху на ствольной коробке укреплён прицел;внутри под прицелом — отражатель с пружиной.

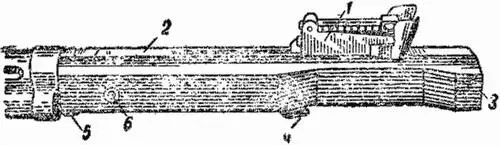

Рис. 7.Ствольная коробка

1 — прицел; 2 — щитик; 3 — отверстие для соединительного винта приклада; 4 — крючки для закругленных выступов спусковой рамы; 5 — прилив для соединительной муфты; 6 — замыкатель ствола

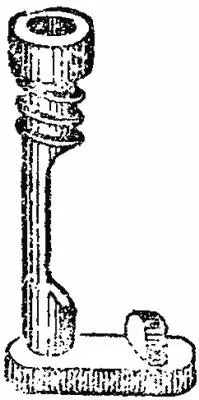

Рис. 8.Замыкатель ствола

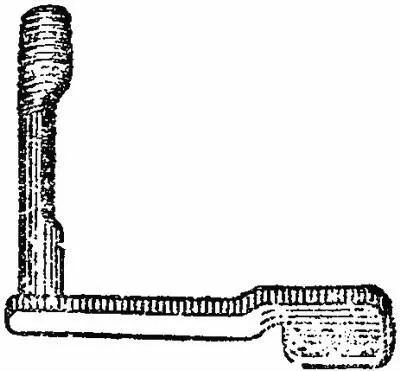

Рис. 9.Соединительный винт приклада

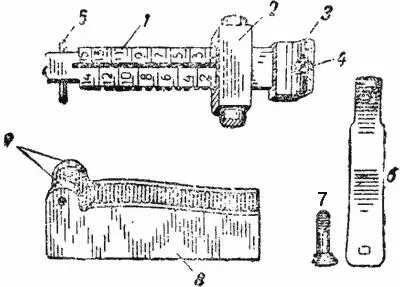

Рис. 10.Прицел:

1 — прицельная планка; 2 — хомутик с защёлками; 3 — гривка, 4 — прорезь; 5 — шпилька (ось); 6 — пружина прицельной планки; 7 — винт пружины прицела; 8 — колодка; 9 — ушки

10. Прицел(рис. 10), служит для стрельбы на различные расстояния. Он состоит из прицельной колодки, прицельной планки с хомутиком и пружины прицельной планки.

Прицельная колодкавинтом укреплена на ствольной коробке.

Прицельная планкаукреплена в ушках прицельной колодки осью-шпилькой и удерживается в придаваемом положении пружиной прицельной планки. На наружной стороне планки нанесены деления с цифрами от 1 до 15, означающими сотни метров; между делениями нанесены короткие черточки для установки прицела с точностью до 50 м. На рёбрах планки — зубцыдля удержания прицельного хомутика в приданном ему положении. Задняя часть прицельной планку оканчивается гривкой с прорезьюдля прицеливания.

Прицельный хомутикнадет на прицельную планку; хомутик имеет две защёлки с пружинами для удержания его и приданном положении. Внутри прицельной колодки укреплена магазинная защёлка.
