Министерство вооруженных сил СССР - Наставление по стрелковому делу. Ручной пулемет ДП

11. Магазинная защёлка(рис. 11) удерживает магазин. Спереди она имеет зацепдля захвата за выступ приемника магазина и сзади — выступыс насечкой для оттягивания защёлки рукой при разряжании пулемёта и предохранительными щёками для защиты прорези прицельной планки (на пулеметах прежних годов изготовления предохранительных щёк нет).

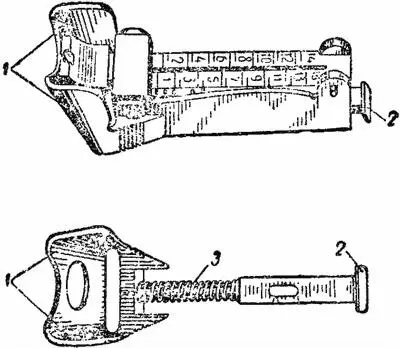

Рис. 11.Магазинная защёлка:

1 — предохранительные щеки; 2 — зацеп; 3 — пружина защелки

Защёлка удерживается в переднем положении спиральной пружиной, помещенной внутри прицельной колодки.

12. Затвор(рис. 12) служит для подачи патрона в патронник, запирания канала ствола при выстреле, производства выстрела и извлечения гильз (патронов). Он состоит из остова, ударника с бойком, двух боевых упоров и выбрасывателя с его пружиной.

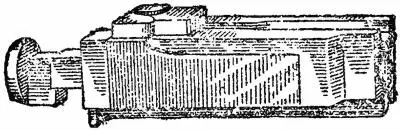

Рис. 12.Затвор

Остов(рис. 13) служит для соединения всех частей затвора. Он имеет: на переднем обрезе — чашкудля шляпки патрона и отверстиедля выхода бойка; снизу в передней части — паздля выбрасывателя с его пружиной; снизу сзади — выступдля соединения с рамой; сверху — досылатель с пазомдля отражателя. С обеих сторон остова имеются выемыдля боевых упоров и вырезыдля выхода утолщенной части ударника. Внутри остова — каналдля ударника.

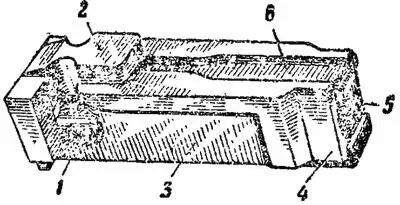

Рис. 13.Остов затвора:

1 — вырез для утолщенной части ударника; 2 — выступ для соединения с рамой; 3 — выем для боевого упора; 4 — досылатель; 5 — чашка; 6 — выбрасыватель

Ударник(рис. 14) служит для разбивания капсюля. Он имеет: на задней части — шляпку, боковые вырезыдля соединения с затворной рамой и утолщениедля раздвигания боевых упоров затвора; в средней части — срезыдля внутренних выступов боевых упоров.

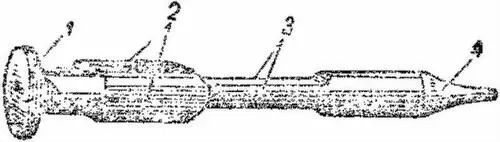

Рис. 14.Ударник:

1 — шляпка; 2 — утолщение для раздвигания боевых упоров; 3 — срезы для внутренних выступов боевых упоров; 4 — боек

В ударник вставлен боёк, который закреплен шпилькой.

Боевые упорысовместно с остовом затвора (рис. 15) служат для запирания канала ствола при выстреле. Они помещаются в боковых выемах остова затвора, с внутренней стороны упоры имеют выступыдля разведения и сведения их.

Рис. 15.Боевые упоры ( а — левый упор, б — правый упор):

1 — выступы для разведения и сведения боевых упоров

13. Затворная рама(рис. 16) соединяет все подвижные части пулемёта. Передним концом своим она соединена со стержнем газового поршня. Сверху, на заднем конце, рама имеет: стойку с вырезомдля ударника и выемдля помещения выступов боевых упоров и остова затвора; снизу — паз, образующий задней стенкой боевой взвод; в средней части сверху — направляющий выступ(в пулемётах прежних годов изготовления рядом с выступом имеется выем для облегчения рамы); в передней части — окнодля прохода отбрасываемой гильзы и справа — рукоятку.

Рис. 16.Затворная рама:

1 — стойка с вырезом для ударника; 2 — выем для боевых упор остова затвора; 3 — направляющей выступ; 4 — окно для выхода гильзы; 5 — рукоятка; 6 — стержень газового поршня

14. Газовый поршень(рис. 17) служит для отвода подвижных частей пулемета и крайнее заднее положение под действием пороховых газов. Он соединяется стержнемс затворной рамой. Газовый поршень имеет в задней части вырез, в который входит загнутый конец пружины, что предохраняет поршень от свинчивания; в передней части поршня находится раструбдля надевания на регулятор.
