Корпусимеет: снизу — предохранительную скобу, окно для хвоста спускового крючка; в боковых стенках — три отверстия с вырезами с правой стороны для осей спускового крючка, шептала и автоспуска, а также отверстия для оси предохранителя и оси курка; спереди — вырезы для оси перемычки ствольной коробки; сзади — зацепы для концов пружины спускового крючка; внутри — стойку с вырезом для направления движения тяги спускового крючка и ограничителем для хвоста шептала.

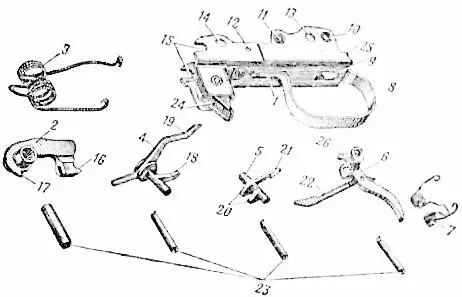

Рис. 29.Ударно-спусковой механизм:

1 — корпус; 2 — курок; 3 — боевая пружина; 4 — автоспуск; 5 — шептало; 6 — спусковой крючок; 7 — пружина спускового крючка; 8 — предохранительная скоба; 9 — окно для хвоста спускового крючка; 10 — отверстие для оси спускового крючка; 11 — отверстие для оси шептала; 12 — отверстие для оси автоспуска; 13 — отверстие для оси предохранителя; 14 — отверстие для оси курка; 15 — вырезы для оси перемычки; 16 — боевой взвод; 17 — взвод автоспуска; 18 — шептало автоспуска; 19 — рычаг автоспуска; 20 — зацепы шептала; 21 — хвост шептала; 22 — тяга спускового крючка; 23 — оси; 24 — защелка магазина; 25 — зацеп для конца пружины спускового крючка; 26 — ограничитель щитка

Курок с боевой пружинойслужит для нанесения удара по ударнику. На курке имеется боевой взвод с пазом для тяги спускового крючка, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей действует на курок, длинным концом — на хвост шептала, коротким концом — на хвост автоспуска.

Автоспускслужит для автоматического освобождения курка со взвода автоспуска при стрельбе, а также для предотвращения спуска курка при незапертом затворе. Он имеет шептало для удержания курка на взводе автоспуска, рычаг для разъединения шептала автоспуска со взводом автоспуска курка выступом затворной рамы при подходе ее в переднее положение, хвост для короткого конца боевой пружины и отверстие для оси.

Шепталослужит для удержания курка после выстрела в крайнем заднем положении. Шептало имеет зацепы для удержания курка на боевом взводе, перемычку для зацепа тяги спускового крючка и хвост для длинного конца боевой пружины

Спусковой крючок с пружинойслужит для вывода шептала из-под боевого взвода курка. Он имеет тягу с зацепом, ограничитель щитка, отверстия для оси и хвост

В корпусе ударно-спускового механизма на своей оси помещается защелка магазина с пружиной.

18. Предохранитель(рис. 30) служит для запирания шептала, спускового крючка и одновременного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела, а также для закрепления ударно-спускового механизма в ствольной коробке. Предохранитель имеет ось, закрепляющую ударно-спусковой механизм на ствольной коробке, с утолщенной частью для запирания шептала и выступами для ее удержания в ствольной коробке; щиток с выступом, закрывающий вырез для движения рукоятки затворной рамы при установке винтовки на предохранитель. На утолщенной части оси сделаны вырезы для хвоста шептала и для ограничителя щитка. Нижнее положение предохранителя отвечает установке его для ведения огня, а верхнее — на предохранитель.

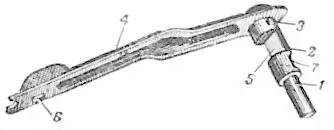

Рис. 30.Предохранитель:

1 — ось; 2 — утолщенная часть оси; 3 — выступ оси; 4 — щиток; 5 — вырез для хвоста шептала; 6 — выступ щитка; 7 — вырез для ограничителя щитка

19. Приклад со щекой(рис. 31) служит для удобства действия винтовкой.

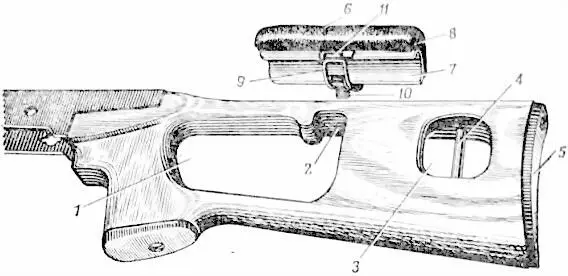

Рис. 31.Приклад со щекой:

1 — вырез, образующий рукоятку; 2 — вырез для застежки замка щеки приклада; 3 — окно; 4 — антабка; 5 — металлический затыльник; 6 — щека; 7 — деревянное основания; 8 — мягкая набивка; 9 — петля; 10 — застежка; 11 — зацеп обоймы

Прикладимеет: вырез, образующий рукоятку и служащий для помещения большого пальца правой руки, и вырез для застежки замка щеки приклада; окно с антабкой для ремня; металлический затыльник; шуруп-фиксатор замыкателя крышки ствольной коробки. Приклад с помощью соединительного винта и шурупа присоединяется к ствольной коробке.
