3) Собрать затвор.Вставить выбрасыватель с пружиной в вырез затвора; нажав на выбрасыватель, вставить ось выбрасывателя; ввести в канал затвора ударник уступом к шпильке; со стороны ведущего выступа вставить в отверстие затвора шпильку и продвинуть ее до конца.

4) Собрать возвратный механизм.Вставить в направляющую втулку со стороны отверстия большего диаметра направляющий стержень (вырезами вперед), надеть на направляющую втулку возвратные пружины; надеть направляющую втулку на звено шомпола и поставить его вертикально на стол или упор, сжать заднюю возвратную пружину, надеть серьгу на направляющий стержень и сдвинуть ее в сторону по вырезам стержня, отпустить пружину (ее конец должен войти в чашечку серьги); завести серьгу в окно вкладыша крышки ствольной коробки; нажать на пружинный фиксатор оси серьги и продвинуть в отверстие ось серьги до захода ее конца за фиксатор.

Рис. 17.Примыкание штыка-ножа

Рис. 18.Отмыкание штыка-ножа

5) Собрать магазин.Вставить подаватель и пружину в корпус магазина, сжать пружину до захода стопорной планки в корпус и, удерживая ее в таком положении, надеть крышку магазина на корпус так, чтобы она своими захватами удерживалась на отгибах корпуса, а выступ стопорной планки заскочил в отверстие крышки

6) Дальнейшую сборку производить, руководствуясь ст. 7.

10. Примыкание и отмыкание штыка-ножа.

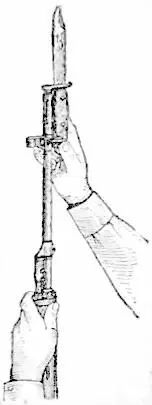

1) Примыкание штыка-ножа.Вынуть штык-нож из ножен; надвинуть его пазами на упор основания мушки, а кольцом на пламегаситель (рис. 17) до полного закрывания защелки.

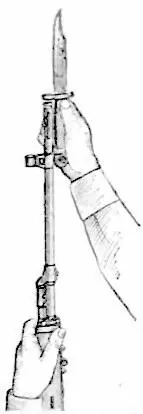

2) Отмыкание штыка-ножа.Большим пальцем правой руки нажать на защелку (рис. 18), продвинуть штык-нож вперед (вверх) и отделить его от винтовки; вложить штык-нож в ножны.

11. Ствол(рис. 19) служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный вход и газоотводное отверстие. Калибр канала ствола 7,62 мм.

Рис. 19.Ствол:

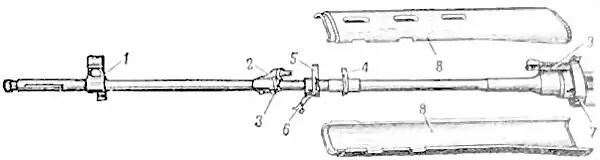

1 — основание мушки; 2 — газовая камера; 3 — антабка; 4 — неподвижная часть верхнего упорного кольца; 5 — перемещающаяся часть верхнего упорного кольца; 6 — замыкатель верхнего упорного кольца, 7 — нижнее упорное кольцо; 8 — ствольные накладки; 9 — колодка прицела

Снаружи ствол имеет основание мушки, газовую камеру, антабку для ремня, верхнее и нижнее упорные кольца ствольных накладок, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя.

Основание мушки(рис. 20) имеет упор для крепления штыка-ножа, щелевой пламегаситель и паз для предохранителя мушки.

Рис. 20.Основание мушки:

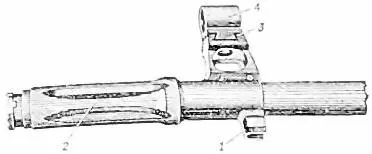

1 — упор для штыка-ножа; 2 — пламегаситель; 3 — паз для предохранителя мушки; 4 — предохранитель мушки

Газовая камера(рис. 21) служит для направления пороховых газов из ствола на газовый поршень. Она состоит из газовой трубки с отверстием, регулятора, газового поршня и защелки газовой трубки. Внутри газовой камеры сделано наклонное отверстие, совмещенное с газоотводным отверстием в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.

Газовый поршеньпомещается в газовой трубке и служит для передачи давления пороховых газов толкателю. Он имеет головку и гнездо для переднего конца толкателя.

Толкатель с пружиной(рис. 22) служит для отвода затворной рамы назад при выстреле. Он имеет венчик для упора пружины и ограничения движения толкателя назад. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

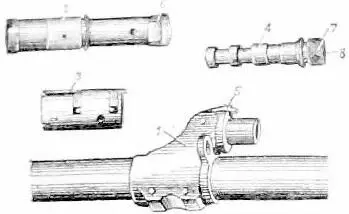

Рис. 21.Газовая камера:
