А

Б

Рис. 10.Отделение ствольных накладок:

а — поворот замыкателя; б — отделение ствольной накладки

9) Отделить газовый поршень и толкатель с пружиной.Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень (рис. 11, а ); ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки (рис. 11, б ) и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

А

Б

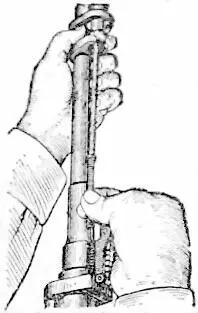

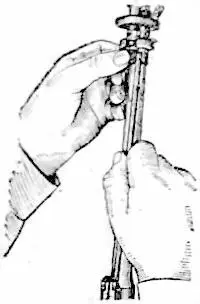

Рис. 11.Отделение газового поршня и толкаться с пружиной:

а — отделение газового поршня; б — отделение толкателя

7. Порядок сборки снайперской винтовки после неполной разборки.

1) Присоединить газовый поршень и толкатель с пружиной.Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя — в гнездо поршня.

2) Присоединить ствольные накладки.Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.

3) Присоединить ударно-спусковой механизм.Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.

4) Присоединить затвор к затворной раме.Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.

5) Присоединить затворную раму с затвором.Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.

6) Присоединить крышку ствольной коробки с возвратным механизмом.Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.

7) Присоединить щеку приклада.Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.

8) Присоединить оптический прицел.Совместить пазы на кронштейне прицела с выступами на левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.

9) Присоединить магазин.Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.

8. Порядок полной разборки снайперской винтовки.

1) Произвести неполную разборку, руководствуясь ст. 6.

2) Разобрать магазин.С помощью выколотки утопить выступ стопорной планки в отверстие на крышке магазина и сдвинуть крышку несколько вперед; удерживая стопорную планку большим пальцем (рис. 12), снять крышку с корпуса; постепенно освобождая пружину, вынуть ее вместе со стопорной планкой из корпуса магазина, а затем отделить подаватель.
