Министерство обороны СССР - Наставление по стрелковому делу снайперская винтовка Драгунова (СВД)

5. Разборка снайперской винтовки может быть неполная и полная: неполная — для чистки, смазки и осмотра винтовки; полная — для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку винтовки следует производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов. При сборке винтовки сличить номера на ее частях: номеру на ствольной коробке должны соответствовать номера на затворной раме, затворе, ударно-спусковом, механизме, крышке ствольной коробки, оптическом прицеле и других частях винтовки.

Обучение разборке и сборке на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.

6. Порядок неполной разборки снайперской винтовки.

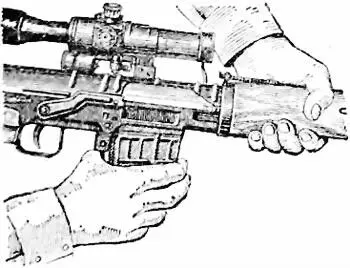

1) Отделить магазин.Взять магазин правой рукой, нажимая большим пальцем на защелку (рис. 3), подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике,для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.

Рис. 3.Отделение магазина

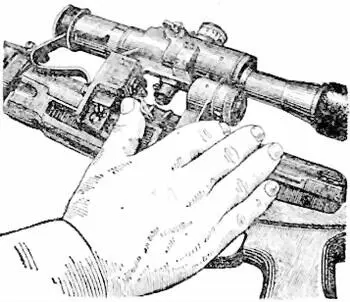

2) Отделить оптический прицел.Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа (рис. 4); сдвинуть прицел назад и отделить его от ствольной коробки.

Рис. 4.Отделение оптического прицела

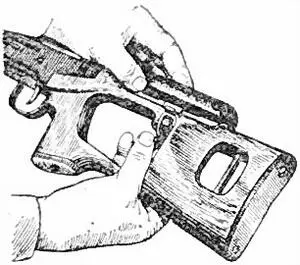

3) Отделить щеку приклада.Повернуть застежку замка щеки вниз (рис. 5); снять петлю с зацепа обоймы и отделить щеку.

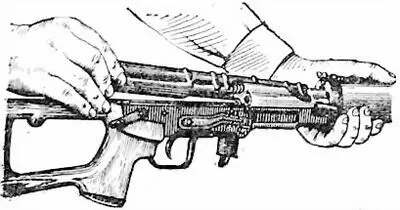

4) Отделить крышку ствольной коробки с возвратным механизмом.Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки (рис. 6) и отделить крышку с возвратным механизмом.

Рис. 5.Отделение щеки приклада

Рис. 6.Отделение крышки ствольной коробки с возвратным механизмом

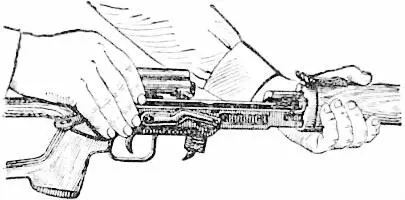

5) Отделить затворную раму с затвором.Отвести затворную раму назад до отказа, приподнять ее (рис. 7) и отделить от ствольной коробки.

Рис. 7.Отделение затворной рамы с затвором

6) Отделить затвор от затворной рамы.Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед (рис. 8).

Рис. 8.Отделение затвора от затворной рамы

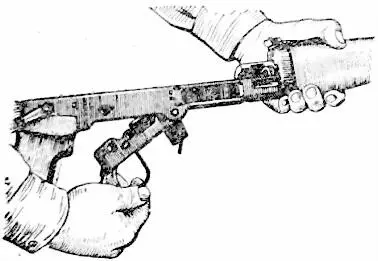

7) Отделить ударно-спусковой механизм.Повернуть предохранитель вверх до вертикального положения (рис. 9, а ) сдвинуть его вправо и отделить от ствольной коробки; взявшись за спусковую скобу (рис 9, б ), движением вниз отделить ударно-спусковой механизм от ствольной коробки.

А

Б

Рис. 9.Отделение ударно-спускового механизма:

а — отделение предохранителя; б — отделение ударно-спускового механизма

8) Отделить ствольные накладки.Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа (рис. 10, а ); сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки (рис. 10, б ) и движением вниз и в сторону отделить ствольную накладку.
