1 — выступы; 2 — вырезы; 3 — вкладыш; 4 — отверстие для выталкивания оси; 5 — выступ с полукруглой выемкой; 6 — цилиндрический выступ; 7 — пружинный фиксатор

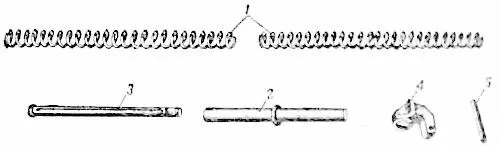

Рис. 26.Возвратный механизм:

1 — возвратные пружины; 2 — направляющая втулка; 3 — направляющий стержень; 4 — серьга; 5 — ось серьги

14. Возвратный механизм(рис. 26) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из двух одинаковых возвратных пружин, направляющей втулки, направляющего стержня и серьги с осью, с помощью которых он закрепляется во вкладыше крышки ствольной коробки.

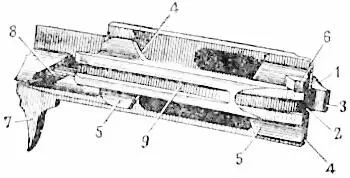

Рис. 27.Затворная рама:

1 — канал для возвратного механизма; 2 — канал для затвора; 3 — выступ; 4 — пазы для отгибов ствольной коробки; 5 — направляющие выступы; 6 — выступ для опускания рычага автоспуска; 7 — рукоятка перезаряжания; 8 — фигурный вырез; 9 — паз для прохода головки курка

15. Затворная рама(рис. 27) служит для приведения в действие затвора и ударно-спускового механизма.

Затворная рама имеет внутри — верхний канал для возвратного механизма, нижний канал для затвора, продольный паз для прохода отражательного выступа (в винтовках первого выпуска этот паз отсутствует) и два боковых канала, сделанных для облегчения; сзади — выступ, исключающий возможность выстрела при недокрытом затворе и служащий для поворота курка при отходе затворной рамы назад; по бокам — пазы с направляющими выступами для движения затворной рамы по отгибам ствольной коробки; с левой стороны сзади — выступ для опускания (поворота) рычага автоспуска; с правой стороны впереди — рукоятку для перезаряжания винтовки; снизу — фигурный вырез для помещения в нем ведущего выступа затвора и паз со скосом для прохода головки курка.

16. Затвор(рис. 28) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки ударника.

Остов затвораимеет: на переднем срезе — два цилиндрических выреза для дна гильзы и выбрасывателя; два выема, исключающих удар затвора о казенный срез ствола; три боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки; на правом боевом выступе расположен ведущий выступ для поворота затвора при запирании и отпирании; на левом выступе имеется Скос для предварительного поворота затвора при запирания; нижний выступ является досылателем патронов; на левой стороне — продольный паз для прохода отражательного выступа ствольной коробки; в утолщенной части остова затвора — поперечные отверстия для оси выбрасывателя и шпильки ударника. Внутри остова затвора сделан канал для помещения ударника.

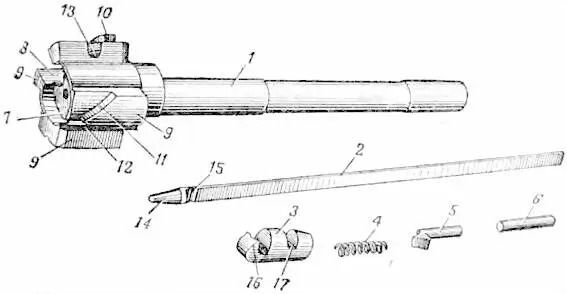

Рис. 28.Затвор:

1 — остов затвора; 2 — ударник; 3 — выбрасыватель; 4 — пружина выбрасывателя; 5 — ось выбрасывателя; 6 — шпилька ударника; 7 — вырез для дна гильзы; 8 — вырез для выбрасывателя; 9 — боевые выступы; 10 — ведущий выступ; 11 — скос; 12 — продольный паз для отражательного выступа; 13 — отверстие для оси выбрасывателя; 14 — боек ударника; 15 — уступ для шпильки; 16 — зацеп выбрасывателя; 17 — вырез для оси

Ударникимеет боек и уступ для ограничения движения ударника шпилькой.

Выбрасыватель с пружинойслужит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

17. Ударно-спусковой механизм(рис. 29) служит для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.

Ударно-спусковой механизм состоит из корпуса, курка с боевой пружиной, автоспуска, шептала и спускового крючка с пружиной.
