Щека прикладаприменяется только при стрельбе с оптическим прицелом. Она состоит из деревянного основания, мягкой набивки с кожаным покрытием и замка для крепления щеки на прикладе. Замок имеет обойму с зацепом и застежку с петлей.

20. Прицельные приспособленияслужат для наводки винтовки при стрельбе по целям на различные расстояния.

Прицельные приспособления снайперской винтовки состоят из оптического прицела ПСО-1 и механического (открытого) прицела.

21. Оптический прицел(рис. 32) является основным прицелом снайперской винтовки. Увеличение прицела 4-кратное, поле зрения 6. Оптический прицел состоит из механической и оптической частей.

Механическая часть прицела включает корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.

Оптическая часть прицела (рис. 33) включает объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

Корпусслужит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива.

А

Б

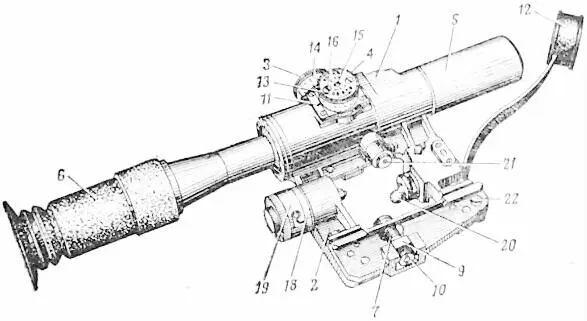

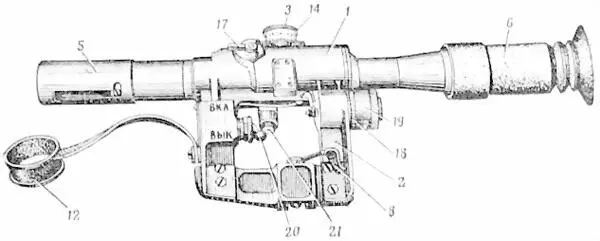

Рис. 32.Оптический прицел:

а — вид слева; б — вид справа; 1 — корпус; 2 — кронштейн; 3 — верхний маховичок; 4 — боковой маховичок; 5 — выдвижная бленда; 6 — резиновый наглазник; 7 — зажимной винт; 8 — ручка зажимного винта; 9 — движок; 10 — регулировочная гайка; 11 — указатель; 12 — колпачок объектива; 13 — торцовая гайка; 14 — шкала; 15 — соединительный винт; 16 — стопорный винт; 17 — флажок люминесцентного экрана; 18 — корпус для батарейки; 19 — колпачок с упором; 20 — тумблер; 21 — электролампочка; 22 — упор

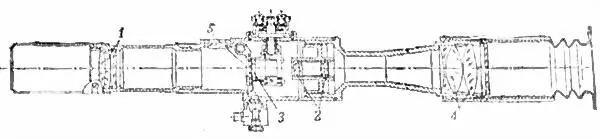

Рис. 33.Оптическая часть прицела:

1 — объектив; 2 — оборачивающая система; 3 — сетка; 4 — окуляр; 5 — люминесцентный экран

Верхний маховичокслужит для установки прицела, боковой маховичок— для введения боковых поправок. По своему' устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.

Пружинная шайба служит для удержания маховичка в приданном положении.

На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров.

На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны; цена каждого деления соответствует одной тысячной (0-01).

На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).

На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка («Вверх СТП», «Вниз СТП» — на верхнем маховичке, «Вправо СТП», «Влево СТП» — на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п.).

Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении.

Устройство освещения сеткислужит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.
