НКО СССР: Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова – ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. – ПТРД

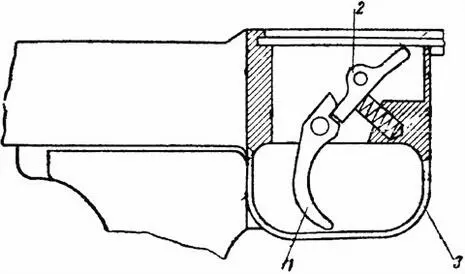

Рис. 25.Спусковой механизм:

1 — спусковой крючок; 2 — спусковой рычаг с пружиной; 3 — предохранительная скоба

Спусковой рычаг с пружинойслужит для утапливания шептала; на задний конец спускового рычага нажимает спиральная пружина, прижимая нижний конец его к спусковому крючку.

Шепталос пружиной служит для удержания ударника на боевом взводе. Шептало вращается на оси. На передний конец шептала надавливает спиральная пружина, удерживая задний конец его в верхнем положении.

37. Прицел(рис. 26) служит для стрельбы на различные расстоянии. Он состоит из кронштейнаи целика с прорезью.

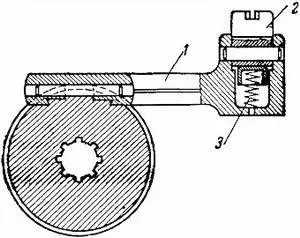

Рис. 26.Прицел:

1 — кронштейн; 2 — целик с прорезью, 3 — пружина целика

Кронштейн имеет отверстие, по которому целик передвигается вверх и вниз. Когда целик прижат к кронштейну, он соответствует всем расстояниях стрельбы до 400 м, а и верхнем положении — расстояниям от 400 до 1000 м.

Примечание . В последних образцах ружей целик поворачивается на оси на 90°, имея два положения: с цифрой 4 — для стрельбы до 400 м и с цифрой 6 — для стрельбы на дистанции от 400 до 1000 м.

38. Мушкаслужит для прицеливания. Она вдвинута в паз основания мушки и может передвигаться вправо и влево при проведении ружья к нормальному бою.

39. Затвор(рис. 27) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из остова затвора и ударного механизма.

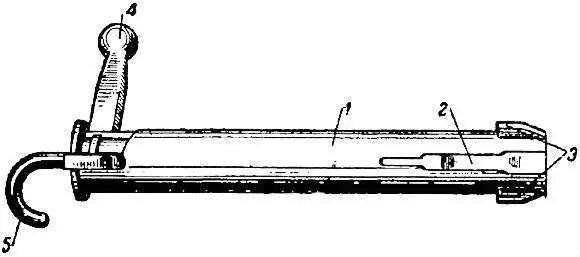

Рис. 27.Затвор:

1 — остов затвора; 2 — выбрасыватель; 3 — боевые выступы; 4 — рукоятка; 5 — крючок

40. Остов затвора(рис. 28) имеет:

а) рукояткудля действия затворам;

б) чашечку с венчикомдля помещения шляп-ки патрона;

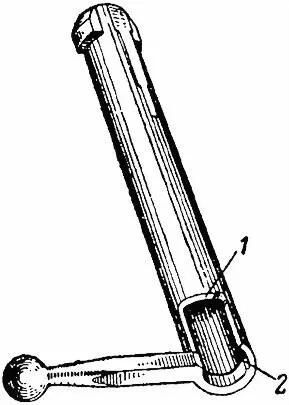

Рис. 28.Остов затвора:

1 — скошенный вырез; 2 — кольцевой паз

в) каналдля прохода бойка ударника;

г) паздля помещения выбрасывателя;

д) гнездодля отражателя и его пружины;

е) два боевых выступа, которые при закрытом затворе выдерживают при выстреле давление пороховых газов;

ж) скошенный вырез, которым при открывании затвора ударник отводится несколько назад;

з) кольцевой паз, в который входит кольцевой выступ соединительной муфты, благодаря чему осуществляется сцепление ударного механизма с остовом затвора;

и) два отверстиядля отвода пороховых газов в случае их прорыва внутрь затвора.

41. Ударный механизм(рис. 29) состоит из ударника, соединительной муфты, ограничительной трубки, боевой пружины, муфты бойка и бойка.

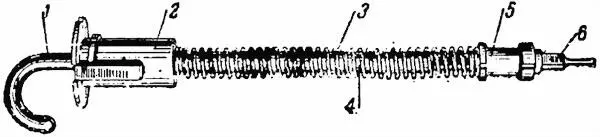

Рис. 29.Ударный механизм:

1 — крючок; 2 — соединительная муфта; 3 — боевая пружина; 4 — ограничительная трубка; 5 — муфта бойка; 6 — боек

Ударник(рис. 30) имеет выступ с боевым взводом; передний край выступа заскакивает за шептало спускового механизма при досылании затвора вперед или при отводе ударника назад за крючок ударника; головку, на которую на-девается боек ударника.

Соединительная муфта(рис. 31) служит для сцепления ударного механизма с затвором. Она имеет: каналдля прохода ударника, направляющий вырездля выступа ударника, кольцевой выступ, который входит в кольцевой паз затвора.

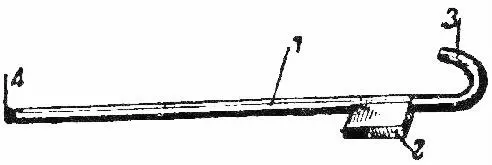

Рис. 30.Ударник:

1 — стержень; 2 — выступ с 6оевым взводом; 3 — крючок; 4 — головка

Рис. 31.Соединительная муфта:

1 — канал; 2 — направляющий вырез

Ограничительная трубка, (рис. 32) ограничивает отход ударника назад.

Боевая пружина(рис. 33) посылает ударник в переднее положение для разбивания бойком капсюля патрона.
