НКО СССР - Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова – ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. – ПТРД

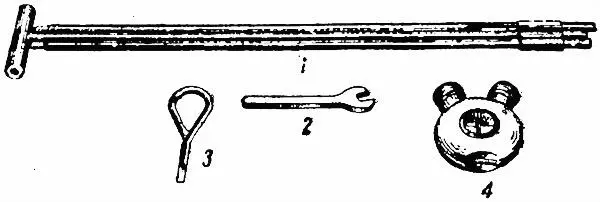

Рис. 40.Принадлежность к. ружью:

1 — складной шомпол; 2 — ключ; 3 — отвертка; 4 — масленка

Кроме того, на каждое ружье имеются:

а) две брезентовые патронные сумки(каждая сумка с гнездами на 20 патронов);

б) два брезентовых чехла(один на казенную часть и второй на дульную часть ружья);

в) формулярна ружье, куда заносятся результаты проверки боя, количество произведенных выстрелов, задержки и способы их устранения.

45. Части и механизмы ружья находятся в следующем положении:

а) ствол — в крайнем переднем положении; пружина амортизатора — в наименьшем сжатии;

б) затвор запирает патронник, его боевые выступы находятся за опорными выступами ствольной коробки;

в) зацеп выбрасывателя находится в пазу пенька ствола отражателя в крайнем переднем положении под действием своей пружины;

г) ударник спущен, и боек выходит через отверстие затвора;

д) боевая пружина упирается передним концом в муфту бойка, а задним — в соединительную муфту и находится в наименьшем напряжении;

е) выступ ударника находится в вырезе соединительной муфты, а боевой взвод — впереди, над шепталом спускового механизма.

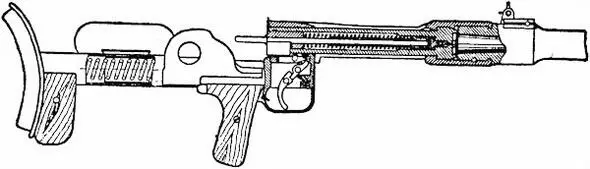

Рис. 41.Положение частей до заряжания

46. Для заряжания ружья нужно:

а) повернуть рукоятку затвора влево;

б) отвести затвор назад доотказа;

в) положить патрон на направляющий скос верхнего окна ствольной коробки и послать его в патронник;

г) дослать затвор вперед;

д) повернуть рукоятку затвора вправо доотказа.

При повороте рукоятки затвора влевобоевые выступы затвора выходят из-за опорных выступов и становятся против продольных пазов ствольной коробки.

При отводе затвора назаддоотказа задержка упирается в заднюю плоскость левого боевого выступа затвора и удерживает его в ствольной коробке.

При досылании затвора впередзатвор продвигает лежащий в верхнем окне ствольной коробки патрон в патронник.

При повороте рукоятки затвора вправо доотказа:

а) боевой взвод ударника, наткнувшись на шептало спускового механизма, останавливает ударник, удерживая его на боевом взводе, затвор продолжает движение вперед;

б) боевые выступы затвора заходят за опорные выступы ствольной коробки, при этом прочно запирается канал ствола;

в) боевая пружина, упираясь в соединительную муфту и муфту бойка, получает наибольшее напряжение;

г) зацеп выбрасывателя заскакивает в заточку шляпки гильзы;

д) шляпкой гильзы отражатель утапливается в своем гнезде.

47. Для производства выстрела нужно нажать на хвост спускового крючка. При этом:

а) спусковой крючок, Вращаясь на оси, пово-рачивает своим выступом спусковой рычаг, который в свою очередь заставляет шептало опуститься и выйти из-под боевого взвода ударника;

б) боевая пружина, разжимаясь, надавливает на муфту бойка и с силой посылает ударник с бойком вперед; боек разбивает капсюль патрона;

в) образовавшиеся при выстреле пороховые газы давят во все стороны с одинаковой силой и толкают пулю вперед, а затвор — назад; затвор продолжает прочно запирать канал ствола;

г) под давлением пороховых газов на дно гильзы ствол со ствольной и спусковой коробками и затвором отходят назад, заставляя сжиматься пружину амортизатора; при отходе подвижной системы назад рукоятка затвора, дойдя до кривой грани прилива внутреннем трубки, начинает скользить по ней и поворачивается влево; при этом боевые выступы затвора выходят из-за опорных выступов ствольной коробки и становятся против продольных ее пазов; в дальнейшем затвор, двигаясь назад по инерции, отделяется от заднего обреза ствола, а зацеп выбрасыватель извлекает из патронника гильзу, и когда гильза становится против нижнего окна ствольной коробки, отражатель выталкивает ее из-под зацепа выбрасывателя;

д) затвор, наткнувшись левым боевым выступом на затворную задержку, останавливается в заднем положении;
