НКО СССР - Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова – ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. – ПТРД

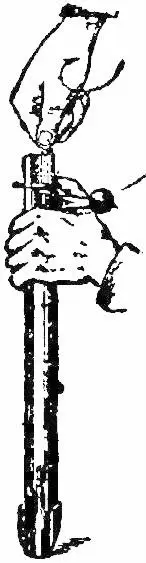

а) отделить ударный механизм (рис. 43), затвор поставить чашечкой на деревянную под-кладку, взяться левой рукой за остов затвора и, придерживая большим пальцем соединительную муфту, правой рукой оглянуть ударник за крючок в крайнее заднее положение и повернуть ударник в правую сторону до расцепления соединительной муфты с остовом затвора; ослабляя давление боевой пружины, вынуть ударный механизм из остова затвора;

Рис. 43.Как отделить ударный механизм

б) разобрать ударный механизм, поставить ударный механизм отвесно, крючком ударника на какой-либо твердый предмет, взяться пальцами левой руки за муфту бойка и нажимом вниз сжать боевую пружину, а правой рукой отделить боек от ударника движением в сторону; постепенно ослабляя давление боевой пружины снять с ударника муфту бойка, боевую пружин, ограничительную трубку и соединительную муфту.

54. Порядок полной разборки ружья.

Полная разборка и сборка производится только под наблюдением командира или оружейного мастера.

1. Произвести неполную разборку ружья .

2. Отделить сошки : ослабить винт барашка и откинуть верхнюю часть хомутика, после чего отделить сошки от ствола.

3. Отделить приклад :

а) положить ружье на стол приливом кверху, наблюдая, чтобы не повредить прицел и мушку; удерживая ружье левой рукой за ствольную коробку и уперев затылок в живот, правой рукой вывинтить винты ограничительной планки; постепенно ослабить давление на затылок приклада; отделить приклад;

б) вынуть из внутренней трубы пружину амортизатора; повернуть ружье площадкой спусковой скобы кверху и при помощи выколотки выбить шпильку, скрепляющую спусковую скобу со ствольной коробкой; затем ударами деревянной колотушки или медного молотка по передней стенке спусковой скобы отделить ее от ствольной коробки.

4. Разобрать спусковой механизм . При помощи выколотки выбить оси спускового крючка, спускового рычага и шептала и отделить эти детали с их пружинами.

5. Отделить затворную задержку , для чего вывинтить крепящий ее винт.

55. Порядок сборки ружья после неполной разборки.

1. Собрать ударный механизм :

а) вложить ударник в канал соединительной муфты так, чтобы его выступ вошел в направляющий вырез муфты;

б) надеть на ударник ограничительную трубку, боевую пружину и муфту бойка;

в) надеть на голову ударника боек, для чего поставить ударник отвесно, крючком на стол или какую-либо твердую подкладку, сжать боевую пружину настолько, чтобы открылась головка ударника, после чего надеть боек на головку ударника (ввести основание бойка в выточку на муфте) и освободить пружину.

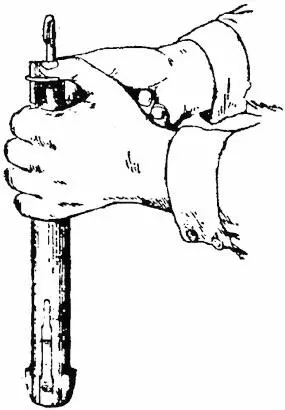

2. Соединить ударный механизм с затвором (рис. 44.), вложить ударный механизм в канал затвора, поставить затвор отвесно, уперев чашечкой в деревянную подставку; поставить ударный механизм так, чтобы кольцевой выступ соединительной муфты стоял против скошенного выреза затвора; нажимая сверху на соединительную муфту большими пальцами обеих рук, ввести муфту в затвор и, повернув ее влево, ввести кольцевой выступ муфты в кольцевой паз затвора.

Рис. 44.Как соединить ударный механизм с затвором

56. Сборка ружья после полной разборки.

Сборка ружья производится в обратной последовательности:

1. Вставить затворную задержку.

2. Вставать пружину амортизатора в наружную трубу, а соединительную планку в паз спусковой коробки.

3. Соединить наружную трубу с внутренней трубой (спусковой коробкой):

а) удерживая ствол руками, вставить внутреннюю трубу в наружную так, чтобы пружина амортизатора вошла в нее;

б) сжать пружину амортизатора, нажав левой рукой на ствол и совместив при этом три навинтованных отверстия; ввинтить шурупы;

в) присоединить сошки.

57. В каких бы условиях расчет ружья ни находился, он обязан содержать свое ружье в чистоте, бережно с ним обращаться, ежедневно осматривать, чтобы убедиться в полной его исправности и боевой готовности .

58. При казарменном и лагерном расположении ружья хранить без чехлов в пирамидах.
