НКО СССР: Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова – ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. – ПТРД

ПРАВИЛА РАЗБОРКИ И СБОРКИ РУЖЬЯ

28. Ружье разбирается для чистки, смазки, осмотра, замены и исправления частей. Излишне частая разборка вредна, так как она ускоряет изнашивание частей.

29. При разборке и сборке ружья соблюдать следующее:

а) разборку и сборку ружья производить на столе или скамейке, а в поле — на чистой подстилке;

б) отделяя или собирая части ружья, обращаться с ними осторожно, не применяя излишних усилий и не допуская ударов одной части о другую.

30. Разборка может изводиться неполная и полная.

Неполная разборка ружьяпроизводится для чистки, смазки и осмотра перед стрельбой в такой последовательности:

1. Ружье на сошках поставить на стол (на землю).

2. Отделить затвор , для чего правой рукой повернуть флажок соединительной чеки вверх, левой рукой придерживать крышку ствольной коробки, а правой вынуть чеку вправо; приподнять заднюю часть крышки и постепенно ослабляя давление на нее возвратной пружины, отделить ее с возвратной пружиной (рис. 22); отвести затвор назад и вынуть его кверху из ствольной коробки (рис. 23).

3. Отделить остов затвора от стебля , для чего затвор положить на ладонь левой руки, а правой рукой стебель затвора подвинуть вперед и в сторону.

4. Отделить механизм перезаряжания , для чего:

а) повернуть флажок чеки регулятора вперед и вынуть его;

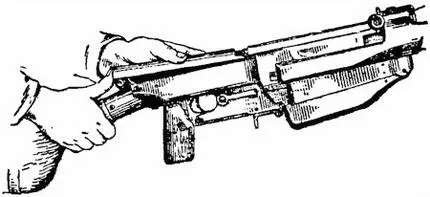

Рис. 22.Как отделить крышку ствольной коробки

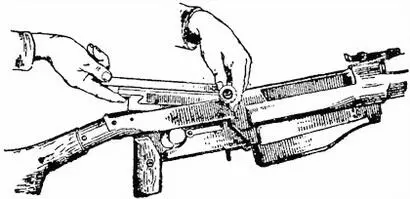

Рис. 23.Как отделить затвор

б) выколоткой или концом пули нажать на газовый регулятор (рис. 24), разъединить его с газовой каморой, отделить трубку механизма перезаряжания от ствола;

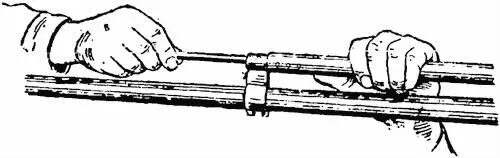

Рис. 24.Как отделить трубку механизма перезаряжания

в) вынуть из кожуха механизма перезаряжания регулятор, поршень, шток и толкатель с пружиной и разъединить их друг от друга.

5. Отделить ствол от ствольной коробки , для чего нажать на защелку и отвести клин вправо доотказа, после чего, подавая ствол вперед, отделить его от ствольной коробки.

31. Сборка ружья после неполной разборкипроизводится в обратной последовательности:

1. Соединить ствол со ствольной коробкой , для чего в канал ствольной коробки вложить ствол и отвести клин влево доотказа.

2. Собрать механизм перезаряжания и присоединить его к стволу , для чего:

а) вложить в канал ствольной коробки толкатель с его пружиной;

б) на передний конец штока надеть поршень и вложить в него регулятор, а задний конец штока соединить с головкой толкателя; надеть кожух на собранный механизм перезаряжания и задний его конец соединить с выступом обоймы; утопить регулятор в трубку и соединить кожух с задним срезом газовой каморы;

в) отверткой повернуть регулятор так, чтобы цифра, показывающая отверстие, отмеченное в формуляре, была наверху;

г) вставить справа чеку в. отверстие газовой камеры и опустить флажок вниз.

3. Собрать затвор и вложить его в ствольную коробку , для чего:

а) положить на ладонь левой руки остов затвора, а правой рукой наложить стебель и подать его назад так, чтобы наклонный выступ стебля затвора вошел в наклонный вырез остова затвора;

б) вложить затвор в ствольную коробку и подать его в крайнее переднее положение.

4. Присоединить крышку ствольной коробки с возвратной пружиной и ее муфтой, для чего спустить курок и вложить возвратную пружину в гнездо стебля затвора, наблюдая, чтобы стер-жень крышки ствольной коробки вошел в муфту возвратной пружины; подать крышку вперед; удерживая сзади крышку, вложить соединительную чеку и повернуть ее флажок в горизонтальное положение.

32. Полная разборка ружья является продолжением неполной разборки. Она производится в следующем порядке:

1. Отделить ударно-спусковой механизм , для чего:

а) открыть крышку магазинной коробки, оттянув защелку назад;

б) отвинтить отверткой хвостовой винт и отвести коробку спускового механизма вниз, отделив ее от ствольной коробки.

2. Снять кожух коробки спускового механизма , для чего левой рукой взяться за рукоятку, а правой сверху за кожух и снять его вверх.
