НКО СССР: Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова – ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. – ПТРД

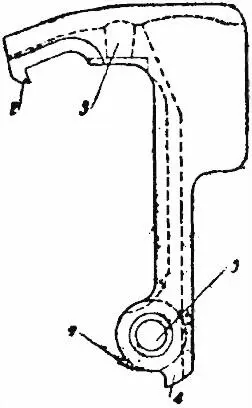

Рис. 14.Курок:

1 — выступ для сцепления с автоспуском; 2 — выступ для сцепления с шепталом; 3 — отверстие для направляющего стержня; 4 — выступ, ограничивающий вращение курка; 5 — отверстие для оси курка

Курок(рис. 14) служит для нанесения удара по ударнику. Он имеет: выступ для сцепления с автоматическим спуском, выступ (боевой взвод) для сцепления с шепталом, отверстие для направляющего стержня, впереди — выступ, ограничивающий вращение курка, отверстие для оси.

Боевая пружина, надетая на стержень, служит для сообщения энергии курку.

Автоматический спуск(рис. 15) служит для предупреждения спуска курка с боевого взвода при незакрытом затворе. Он имеет: головку с отверстиемдля оси, вырезна головке, на которой действует пружина шептала, выступ для сцепления с курком, в передней части снизу — выступдля предупреждения открывания крышки магазина при закрытом затворе.

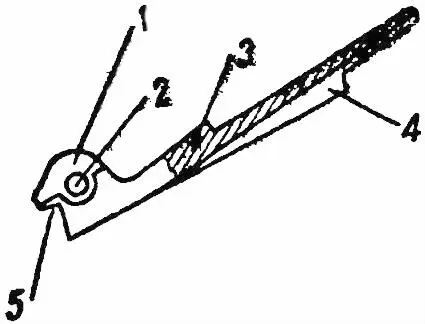

Рис. 15.Автоматический спуск:

1 — головка; 2 — отверстие для оси; 3 — выступ для сцепления с курком; 4 — выступ для предупреждения открывания затвора; 5 — выступ для пружины шептала

Шепталос пружиной (рис. 16) служит для удержания курка на боевом взводе. Оно имеет: сзади — нижний выступдля постановки курка на боевой взвод, верхний выступдля заскакивания курка при досылании стебля затвора рукой; снизу — выступ, на который действует передний конец спускового рычага. Пружина шепталаодним своим концом действует на шептало, возвращая спусковой рычаг и спусковой крючок в первоначальное положение, а другим — на автоматический спуск, заставляя передний конец его находиться в верхнем положении.

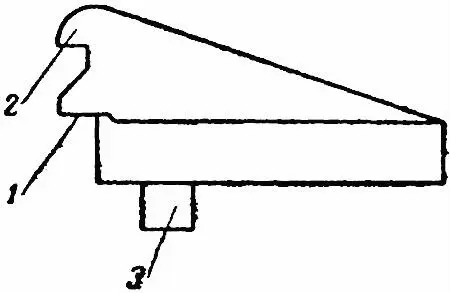

Рис. 16.Шептало:

1 — нижний выступ для постановки на боевой взвод; 2 — верхний выступ; 3 — выступ для упора спускового рычага

Рис. 17.Спусковой рычаг

Спусковой рычаг(рис. 17) служит для расцепления шептала с боевым взводом курка; он соединен осью со спусковым крючком.

Спусковой крючок(рис. 18) служит совместно со спусковым рычагом для расцепления шептала с боевым взводом курка.

18. Магазин(рис. 19) служит для помещения обоймы с патронами. Он состоит из коробки магазинаи крышкис подающим механизмом.

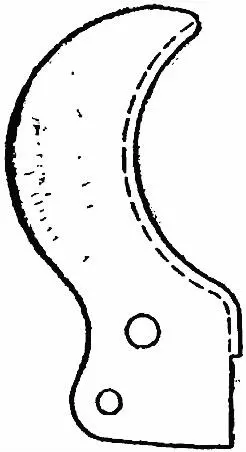

Рис. 18.Спусковой крючок

Коробка магазинасоединяется со ствольной коробкой при помощи выступа и ушек. В ней помещается обойма с пятью патронами.

Крышка магазинной коробкислужит для закрывания коробки магазина; в ней укреплены подающий механизм и пружина.

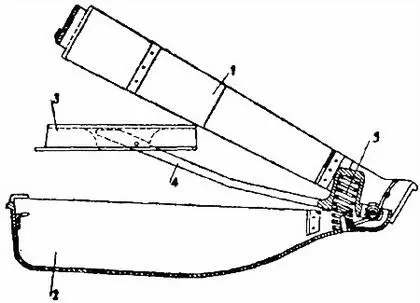

Рис. 19.Магазин:

1 — коробка; 2 — крышка; 3 — подаватель; 4 — рычаг; 5 — пружина рычага подавателя

Подающий механизмслужит для подачи патронов в ствольную коробку. Он состоит из подавателя, рычагаи пружины рычага подавателя.

19. Приклад(рис. 20) служат для удобства стрельбы из ружья; он прикреплен с помощью шурупа к ствольной коробке. Сзади приклад имеет подушку для смягчения отдачи.

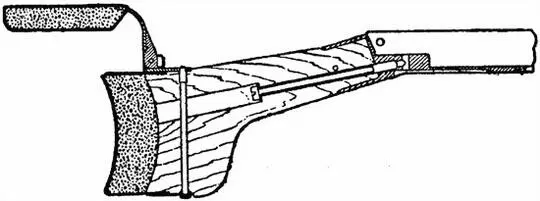

Рис. 20.Приклад

20. Сошки(рис. 21) служат упором при стрельбе. Они состоят из обоймыи двух ног, укрепленных в выступах обоймы; ноги заканчиваются башмаками. Верхняя часть обоймы откидная. Сошки крепятся на стволе при помощи защелки.

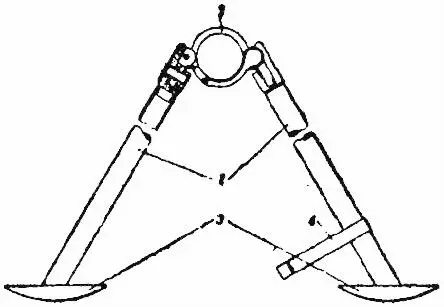

Рис. 21.Сошки:

1 — обойма; 2 — ноги; 3 — башмаки; 4 — защелка

21. На каждое ружье положено иметь следующую принадлежность:
