НКО СССР: Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова – ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. – ПТРД

11. Прицел секторный(см. рис. 1) служит для стрельбы на различные расстояния. Он состоит из основания прицела, прицельной планки, хомутика и пружины.

Основание прицела имеет две стойки со скошенными ребрами. На переднем конце основания — ушкис отверстиями для оси прицельной планки, внутри — паздля укрепления пружины прицельной планки.

Прицельная планка (рис. 10) соединена с основанием прицела при помощи оси. На заднем конце планки сделана гривка с прорезьюдля прицеливания.

На наружной стороне планки нанесены деления с цифрами от 1 до 15, обозначающими дистанции в сотнях метров. Между деления нанесены маленькие черточки для установки прицела с точностью до 50 м. Насечки на боковых гранях планки служат для удержания хомутика защелками на определенном делении прицела.

Хомутикнадет на прицельную планку и удерживается в приданном положении защелками.

Пружина прицельной планкизадним концом укреплена в пазу основания прицела, а передним упирается в пяточку прицельной планки и тем удерживает планку в приданном положении.

12. Мушка(рис. 11) служит для прицеливания. Она укреплена в вырезе колодки намушника.

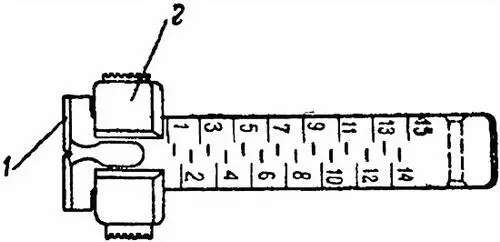

Рис. 10.Прицельная планка:

1 — гривка с прорезью для прицеливания; 2 — хомутик

Рис. 11.Мушка

13. Затвор(рис. 12) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из стебля затвора, остова, ударника, пружины ударника, выбрасывателя и пружины выбрасывателя.

14. Стебель затвораимеет спереди площадку, в которую упирается толкатель, рукоятку удобства действия затвором, два паза для направляющих выступов ствольной коробки и наклонные выступы с прорезью для ударника. Наклонные выступы помещаются в наклонном вырезе остова затвора и служат для перекашивания затвора, чем осуществляется запирание какала ствола. Внутри стебля затвора расположено гнездо для возвратной пружины с ее направляющим стержнем.

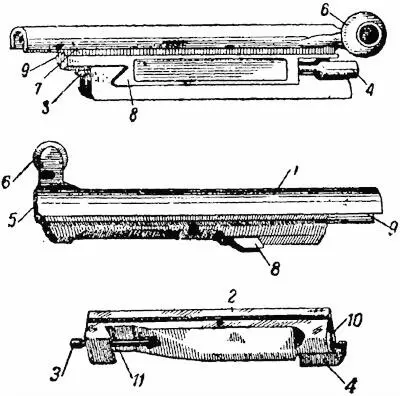

Рис. 12.Затвор:

1 — стебель затвора; 2 — остов затвора; 3 — ударник; 4 — выбрасыватель; 5 — площадка для толкателя; 6 — рукоятка; 7 — направляющий паз; 8 — наклонные выступы; 9 — гнездо для возвратной пружины; 10 — чашка для помещения шляпки патрона; 11 — наклонный вырез остова затвора

15. Остов затвораимеет: спереди — чашечкудля помещения шляпки патрона, отверстие для прохода бойка ударника; с правой стороны — паздля выбрасывателя с его пружиной; сверху сзади — наклонные вырезыдля помещения наклонных выступов стебля затвора, чем осуществляется сцепление стебля затвора с остовом; внутри — каналдля ударника, который крепится шпилькой. С левой стороны на остове выбит номер ружья.

16. Коробка спускового механизма(рис. 13) служит для соединения частей ударно-спускового механизма. Она имеет: шпилькудля крепления со ствольной коробкой, ушкидля оси курка, вырездля оси стержня боевой пружины, отверстиедля оси автоматического спуска, паздля помещения шептала спускового рычага и спускового крючка; отверстиедля оси спускового крючка; на конце — отверстиедля соединительного винта. Снизу в коробке помещается защелка магазина с пружиной. Сзади к коробке прикреплена деревянная рукояткадля удобства ведения стрельбы.

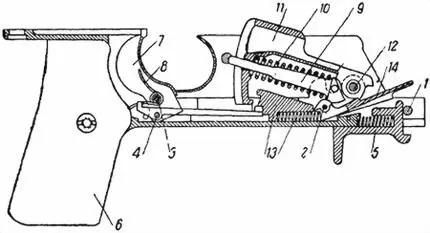

Рис. 13.Коробка спускового механизма:

1 — шпилька для крепления со ствольной коробкой; 2 — ось автоспуска; 3 — ось спускового крючка; 4 — ось спускового рычага; 5 — защелка магазина с пружиной; 6 — рукоятка; 7 — спусковой крючок; 8 — пружина спускового крючка; 9 — направляющий стержень боевой пружины; 10 — боевая пружина; 11 — курок; 12 — ось курка; 13 — шептало с пружиной; 14 — автоспуск

17. Ударно-спусковой механизм(см. рис. 13) состоит из курка, боевой пружины, направляющего стержня пружины, автоматического спуска, шептала с пружиной, спускового рычага и спускового крючка с пружиной.
