НКО СССР: Наставление по стрелковому делу (НСД-42) противотанковое самозарядное ружье обр. 1941 г. системы Симонова – ПТРС и противотанковое однозарядное ружье системы Дегтярева обр. 1941 г. – ПТРД

1 — газовая камора; 2 — газовый регулятор; 3 — газовый поршень; 4 — шток; 5 — толкатель; 6 — пружина толкателя; 7 — кожух

а) Газовая камора(рис. 4) служит для помещения регулятора и отвода части газов из ствола. Она надета на ствол и закреплена на нем двумя шпильками. Газовая камора снабжена двумя отверстиями: одно сбоку — для чеки, закрепляющей регулятор, другое сверку — для прочистки канала газовой каморы.

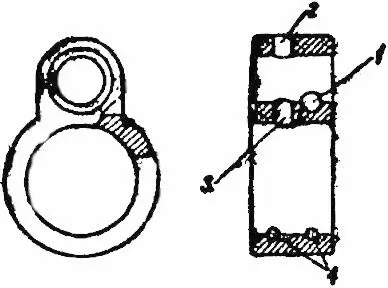

Рис. 4.Газовая камора:

1 — отверстие для чеки, закрепляющей газовый регулятор; 2 — отверстие для прочистки канала газовой каморы; 3 — газовое отверстие; 4 — отверстия для шпилек, закрепляющих камору на стволе.

б) Газовый регулятор(рис. 5) служит для регулирования количества отводимых пороховых газов из канала ствола. В нем сделаны три вы-реза для чеки и три отверстия разных диаметров (1,0; 1,3; 1,5 мм) для регулирования подачи газов к поршню. Цифры 1, 2 и 3 на головке газового регулятора соответственно показывают диаметры газовых отверстий; прорезь предназначена для отвертки при постановке газового регулятора на соответствующее отверстие.

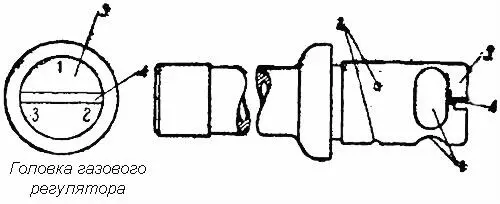

Рис. 5.Газовый регулятор:

1 — вырезы для чеки регулятора; 2 — отверстия разных диаметров; 3 — головка; 4 — прорезь для отвертки

в) Газовый поршень(рис. 6) соединяется со штоком. Он служит для отвода подвижных частей ружья в крайнее заднее положение усилием пороховых газов.

Рис. 6.Газовый поршень

г) Шток(рис. 7) служит для передачи энергии пороховых газов толкателю. Его передний конец упирается в газовый поршень, а задний — в толкатель.

Рис. 7.Шток

д) Толкатель(рис. 8) служит для отвода затвора назад. Он имеет головку для соединения со штоком и для упора переднего конца пружины толкателя.

Рис. 8.Толкатель:

1 — головка; 2 — пружина

е) Пружина толкателяслужит для возвращения подвижных частей механизма перезаряжания в крайнее переднее положение.

ж) Кожухслужит для помещения в нем механизма перезаряжания и предохранения его частей от повреждения.

8. Ствольная коробка(рис. 9) служит для соединения основных частей ружья. Со стволом она соединяется при помощи клина; снизу к ней прикреплены магазинная коробкаи коробка спускового механизма; приклад к ствольной коробке прикреплен при помощи шурупа. Ствольная коробка сверху прикрыта крышкой, которая закреплена чекой.

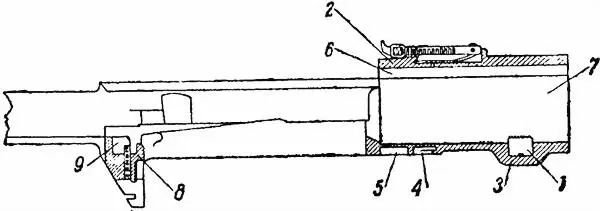

Рис. 9.Ствольная коробка:

1 — клин; 2 — основание прицела; 3 — прилив для клина; 4 — гнезда для выступа магазина; 5 — гнезда для выступа пружины рычага подавателя; 6 — канал для толкателя затвора; 7 — канал для помещения казенной части ствола; 8 — паз для останова затвора; 9 — вкладыш

9. Снаружи ствольной коробкирасположены: основание прицела, приливс отверстием для помещения клина, отверстие для чеки крышки ствольной коробки, ушкидля крепления задней стенки магазинной коробки и коробки спускового механизма; снизу спереди — два гнезда для помещения выступа магазина и цилиндрического выступа пружины рычага подавателя.

10. Внутри ствольная коробкаимеет: канал для толкателя затвора и канал для помещения казенной части — ствола; внизу — направляющие выступыдля движения затвора, отражательный выступ, с помощью которого отражается гильза, паздля останова затвора, вкладыш, в который упирается затвор при запирании канала ствола; сзади — перемычкадля ограничения движения затвора.

Останов затвора с пружинойслужит для удержания затвора в заднем положении при заряжании ружья и после израсходования патронов из магазина.
