М. Барятинский - Бронеколлекция 1996 № 05 (8) Легкий танк БТ-7

На танках выпуска после 1937 года устанавливалась 45-мм пушка обр. 1938 г., в целом идентичная своей предшественнице, но конструктивно более доработанная, с электрозатвором, обеспечивавшим производство выстрела ударным способом и с помощью электротока.

С пушкой был спарен 7,62-мм пулемет ДТ. Они размещались в общей маске, с углами возвышения от -8° до +25°.

На танках выпуска 1937 года (с конической башней) в нише башни располагался еще один пулемет ДТ в шаровой установке.

Кроме того, на части танков выпуска 1937 1939 годов монтировался пулеме т ДТ на зенитной танковой турельной установке П-40.

Она позволяла осуществлять плавное слежение пулеметом за целью как в горизонтальной, так и в вертикальной плоскостях со скоростями наведения более 50° в -секунду. Угол вертикального наведения от -5° до +90°, горизонтального 360°. Стрельба из пулемета производилась стрелком с пола или со специальной подножки с помощью зенитного прицела.

Спаренная установка снабжалась двумя общими прицелами: танковым перископическим панорамным прицелом обр. 1932 г.

ПТ-1 и телескопическим прицелом обр. 1930 г. ТОП или ТОП-1. Прицелом ТОП-1 (или ТОО) со стабилизированной в вертикальной плоскости линией прицеливания оснащались только танки, имевшие пушки с электрозатвором.

Боеукладка танка располагалась на полу боевого отделения, на боковых стенках корпуса, в нише башни, на стенках башни.

Укладка 45-мм снарядов на полу боевого отделения находилась между передней перегородкой и передней балансирной трубой и состояла из двух симметрично расположенных ящиков, в которых были установлены специальные обоймы, заполненные снарядами. Обоймы имели вид чемоданчиков с тремя перегородками, являвшимися опорами для патронов, и крышкой с откидной застежкой и брезентовой ручкой.

В каждую обойму укладывались три снаряда (на танках с конической башней четыре). Каждый ящик содержал 14 обойм, таким образом, в двух ящиках насчитывалось 84 (112) снаряда.

Стреляные гильзы убирали обратно в обоймы, а обоймы — в ящики, чтобы не загромождать ими боевого отделения. На танках, выпускзви1ихся с 1937 года, можно было выбрасывать стреляные гильзы через специальное окно в правом боковом листе боевого отделения, для чего его заслонка открывалась я сторону навесного борта.

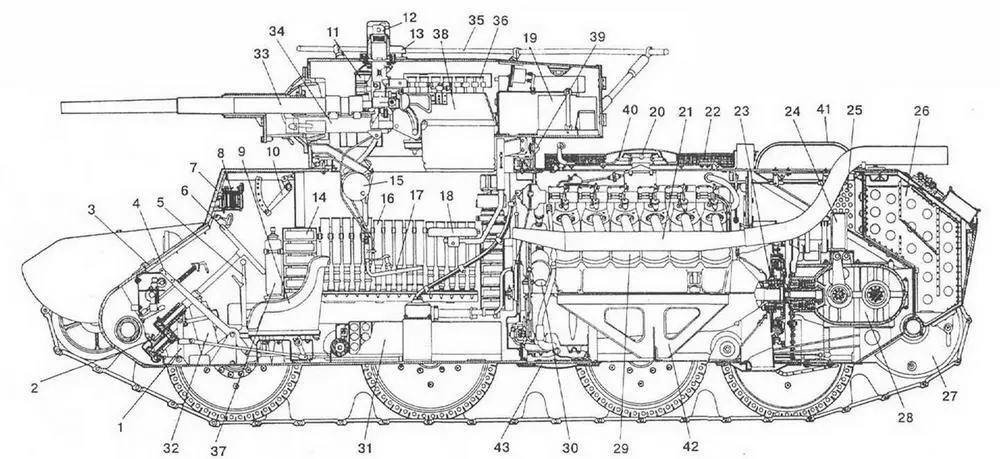

Компоновка танка БТ-7:

1 — педаль главного фрикциона, 2— колонка рулевого механизма, 3 — нижняя дверка люка механика-водителя, 4 — рычаги управления бортовыми фрикционами и тормозами, 5 — рычаг кулисного механизма переключения скоростей, 6 — рулевое колесо, 7 — верхняя дверка люка механика-водителя, 8 — смотровой прибор механика-водителя, 9 — сиденье механика-водителя, 10 —рукоятка для открывания и закрывания жалюзи, 11 — укладка пулеметных дисков на стенке башни, 12 — перископический прицел, 13 — колпак вентилятора, 14 — укладка пулеметных дисков на стенке корпуса, 15 — подъемный механизм пушки, 16 — укладка снарядов на стенке корпуса, 17 — подножка с педалями и приводом для производства выстрела, 18 — сиденье наводчика, 19 — радиостанция, 20 — колпак над всасывающей трубой, 21 — выхлопной коллектор, 22 — щиток над радиатором, 23 — главный фрикцион, 24 — стартер, 25 — отверстия для выхода воздуха при закрытых жалюзи, 26 — кормовой бензобак, 27 — картер бортовой передачи, 28 — коробка передач, 29 — двигатель, 30 — магнето, 31 — укладка снарядов на полу боевого отделения, 32 — ручной огнетушитель, 33 —тело пушки, 34— люлька пушки, 35 — поручневая антенна, 36 — укладка снарядов на стенке башни, 37—стационарный огнетушитель, 38 — гильзоулавливатель с мешком, 39 — заглушка отверстия для стрельбы из револьвера, 40 — пылеуловитель, 41 — защитная сетка жалюзи, 42 — подмоторная рама, 43 — крышка люка под двигателем.

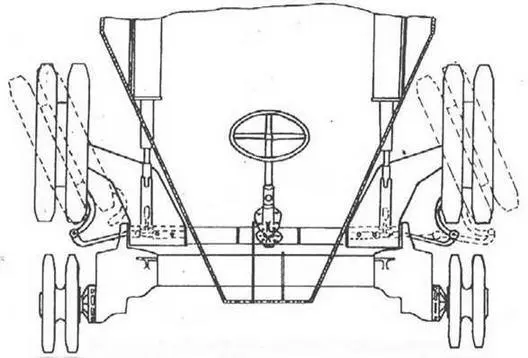

Схема рулевого управления колесного хода.

На маневрах Белорусского военного округа. 1936 год.

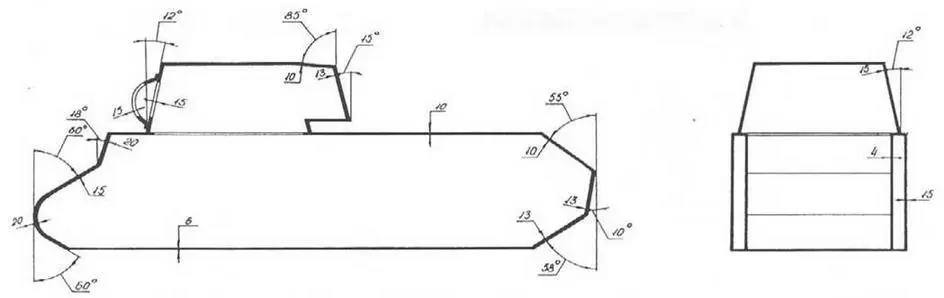

Схема бронирования танка БТ-7.

На стенках боевого отделения с помощью специальных планок с резиновой прокладкой и клипс крепилось 34 снаряда: на левой стенке — 15, на правой — 19. Снаряды располагались вертикально в два ряда.
