Испытания А-20 (совместно с А-32) проводились в июле — августе 1939-го на полигоне завода в Харькове. При испытаниях выявилось, что обе машины в основном соответствуют предъявляемым к ним требованиям. Начиная с ноября на ХПЗ велась доработка рабочих чертежей А-20, а сам танк, на котором усилили ходовую часть, готовили к испытаниям в январе 1940 года. Что же касается А-32, то решение о серийном производстве приняли в пользу более толстобронной машины А-34.
В связи с этим руководство завода обратилось в наркомате просьбой освободить ХПЗ от производства А-20 и поручить его серийный выпуск другому заводу. Просьба эта объяснялась невозможностью массового производства на ХПЗ двух типов танков.
Но опытные работы по А-20 продолжались еще весной 1940 года, что следует из "Перечня необходимых опытных работ на заводе № 183 на 1940 г.". Судя по всему, последней точкой в судьбе А-20 стало в июне 1940 года постановление Политбюро ЦК ВКП(б) о производстве танков Т-34 и КВ. О "двадцатке" 8 этом документе ничего не говорится — завода-изготовителя для него не нашлось.

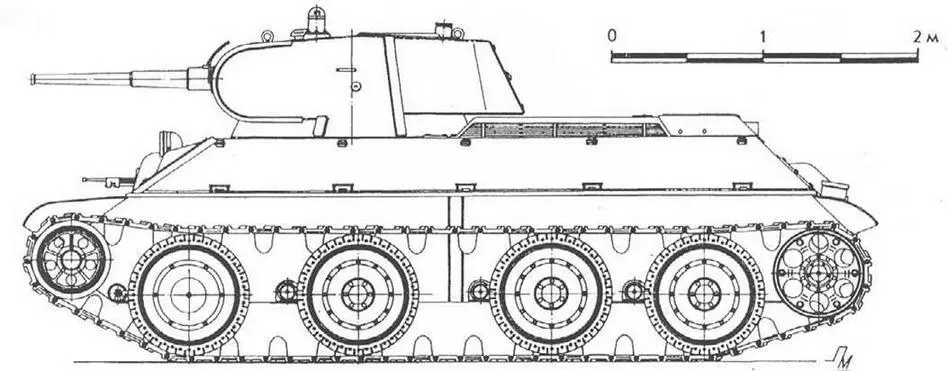

Колесно-гусеничный танк А-20.

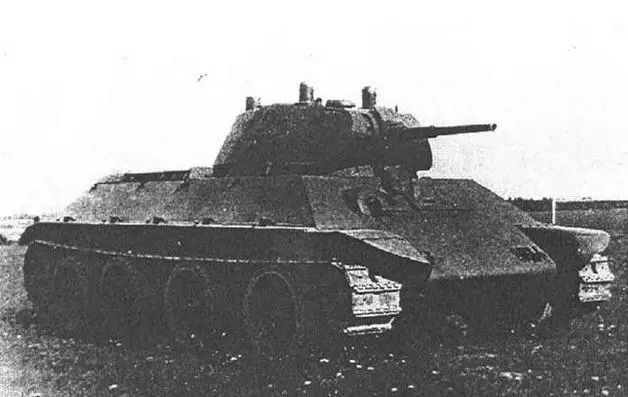

А-20
Производство танков БТ-7
Год |
1934 |
1935 |
1936 |
1937 |
1938 |
1939 |
1940 |
Всего |
БТ-7 лин. |
|
260 |
345 |
406 |
720 |
865 |
|
2596 |
БТ-7 радио. |
1 |
240 |
699 |
222 |
378 |
476 |
1 |
2017 |
БТ-7А |
1 |
— |
5 |
149 |
— |
— |
— |
155 |
БТ-7М |
— |
— |
— |
— |
4 |
5 |
706 |
715 |
БТ-7М (М-17) * |
— |
— |
— |
— |
— |
— |
72 |
72 |
БТ-СВ-2 |
— |
— |
— |
1 |
— |
— |
— |
1 |
А-20 |
— |
— |
— |
|
— |
1 |
— |
1 |
Всего: |
2 |
500 |
1049 |
778 |
1102 |
1347 |
779 |
5557 |
* Танки БТ-7М с моторами М-17 были изготовлены по заказу войск НКВД.
Описание конструкции БТ-7

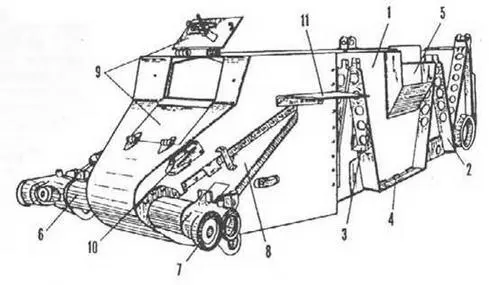

Броневой корпус:
1 — внутренняя стенка корпуса, 2,8 — подкосы, 3 — площадка под амортизатор, 4 — поддон бензобака, 5 — развал в зоне радиатора, 6 — кронштейн ленивца, 7 — зубчатый венец натяжного механизма, 9—дверки люка механика-водителя, 10 — буксирный крюк, 11 — передний щиток надгусеничной полки.
КОРПУСтанка собирался из броневых и стальных листов и представлял собой жесткую коробчатую конструкцию с двойными бортовыми стенками, продолговатой суженой закругленной носовой частью и трапециевидной кормой. Все неразъемные соединения корпуса были выполнены преимущественно сварными и в меньшей степени клепаными.
Корпус состоял из следующих основных узлов: днища, носа, бортов, кормы, крыши и внутренних перегородок.
В верхних и нижних листах носа были сделаны вырезы, образующие люк для посадки водителя. Люк закрывался двухстворчатой дверкой с массивными приваренными петлями. Для герметичности дверки по краям люка в специальных пазах крепилось резиновое уплотнение.
Верхняя створка двери открывалась изнутри танка вверх и могла фиксироваться в любом положении на зубчатом секторе, приваренном к крыше корпуса. Для облегчения открывания она снабжалась уравновешивающей пружиной.
Борта корпуса имели двойные стенки. Наружные — броневые, съемные; внутренние — стальные 4-мм листы, с внешней стороны которых было приварено по 6 подкосов. К подкосам крепились вертикальные рессоры и съемные наружные броневые листы. Второй и третий внизу соединялись между собой броневой планкой, являвшейся нижней опорой (поддоном) расположенных в этом месте бортовых бензобаков. Между четвертым и пятым подкосами находились масляные баки. Между вторым и третьим подкосами внутренние щенки корпуса выполнялись с развалом для дополнительного подвода воздуха к радиаторам. В кормовой части 4-мм лист имел отверстия для выхода воздуха при движении танка с закрытыми жалюзи, в передней верхней части с левого борта — отверстие для крепления в нем сигнала, а с правого борта — люк с дверкой для удаления из танка стреляных гильз.
На внутреннем листе в местах, не защищенных наружными броневыми листами (у гитары и балансиров), наваривались броневые накладки.
